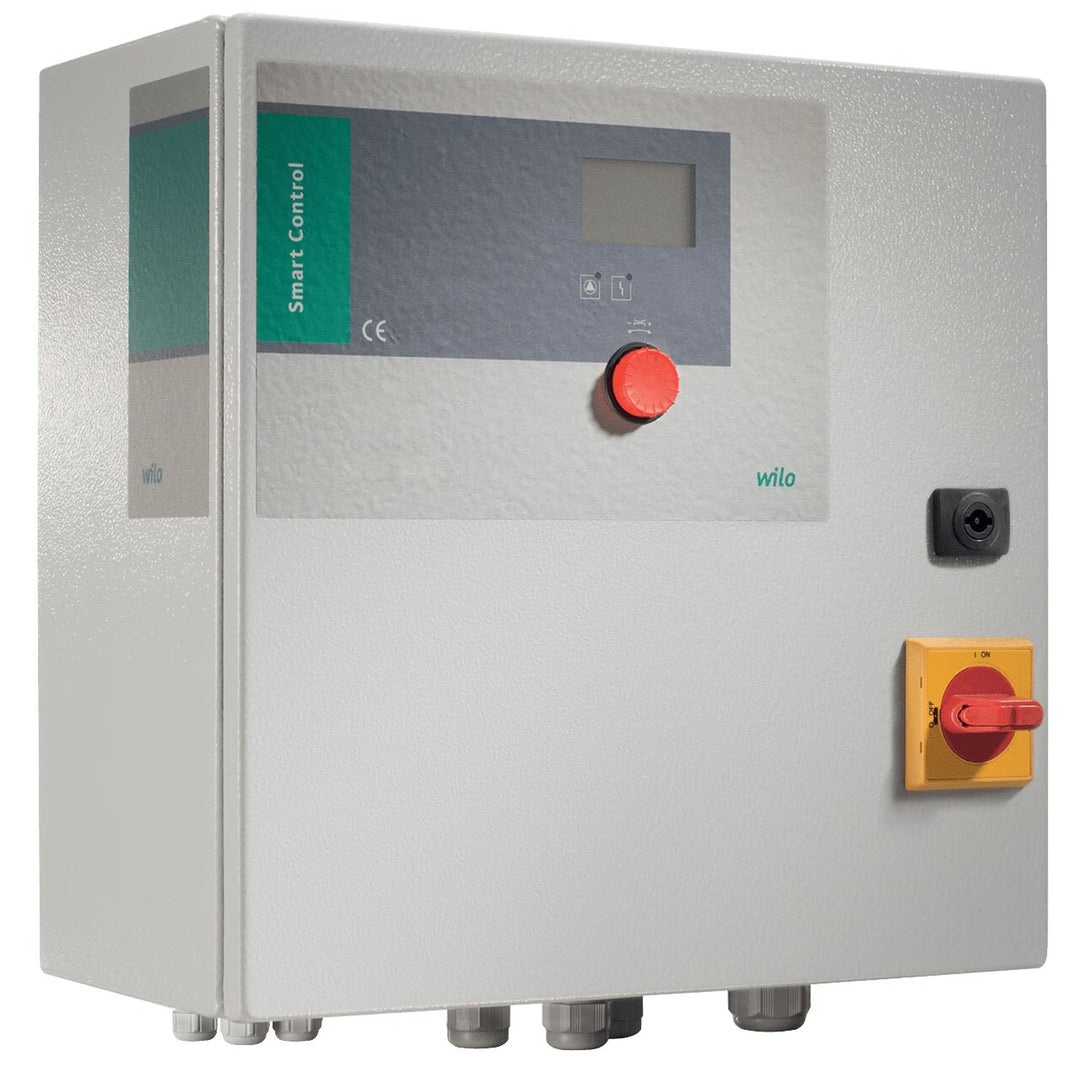

WILO Mikroprozessorgesteuertes Schaltgerät SC-L-2x4A-T34-DOL-WM Art. 2538917

Mikroprozessorgesteuertes Schaltgerät zur niveauabhängigen Steuerung von zwei Tauchmotorpumpen mittels analogen oder digitalen Signalgebern. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf.

Funktionen

• Drei unterschiedliche Betriebsarten für einen weiten Einsatzbereich:
  • Betriebsart ”Entleeren”: Zum Entleeren von Abwasserschächten
  • Betriebsart “Befüllen”: Zum Befüllen von Wassertanks und Zisternen
• Einstellbarer Überlastschutz
• Thermische Motorüberwachung
• Pumpen-Kick-Funktion
• Einstellbare Nachlaufzeit
• Automatischer Pumpenwechsel
• Laufzeitoptimierung
• Reservepumpe
• Automatische Störumschaltung
• Drehrichtungsüberwachung
• Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpen
• Trockenlaufschutz
• Fehlerspeicher für 16 Fehlermeldungen inkl. der Störungsart
• Wartungsüberwachung

Ausstattung

• Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC-Display und LEDs
• Betriebsstundenzähler
• Symbolgestützte Menüführung
• Einstellung von Betriebsparametern und Bedienung über Bedienknopf
• Hauptschalter
• Motorschutzschalter in der Ausführung „DOL“
• Schmelzsicherung und Überlastrelais in der Ausführung „SD“
• Betriebsarten-Wahlschalter je Pumpe: Not-/Testbetrieb, Aus, Automatikbetrieb
• Fernzugriff über ModBus RTU, BACnet und optional GSM

Eingänge

• 1x analoger Präzisionseingang 4-20 mA für eine Niveausteuerung mit Niveausensor
• 3x digitale Eingänge für eine Niveausteuerung mit Schwimmerschalter
• 1x digitaler Eingang für Wasserstandsmangel mit Schwimmerschalter (Trockenlaufschutz)
• 1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm)
• 2x Eingänge für die thermische Wicklungsüberwachung für Bimetall- oder PTC-Temperaturfühler
• 2x Eingänge für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung)
• 1x digitaler Eingang für Extern Ein/Aus zur Fernein- und Fernausschaltung des Automatikmodus

Ausgänge

• 1x potentialfreier Kontakt* für die Sammelbetriebsmeldung (SBM)
• 1x potentialfreier Kontakt* für die Sammelstörmeldung (SSM)
• 1x potentialfreier Kontakt* für den Hochwasseralarm
• 1x potentialfreier Kontakt* als Signal, um ein Tauchmotor-Rührwerk in Abhängigkeit einer Pumpe (bei Stillstand) zu starten
• 1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts

*Hinweis: Spannungsversorgung muss bauseits erfolgen!

Lieferumfang

• Schaltgerät
• Klemmenplan
• Einbau- und Bteriebsanleitung

Auslegung

Achtung: Signalgeber sind bauseits zu stellen. Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.

Signalgeber innerhalb von Ex-Bereichen müssen über einen eigensicheren Stromkreis angeschlossen werden, z.B. Zenerbarriere oder Ex-Trennrelais.

Der direkte Anschluss von Pumpen und/oder Signalgebern innerhalb explosionsgefährdeter Bereiche ist nicht möglich!
