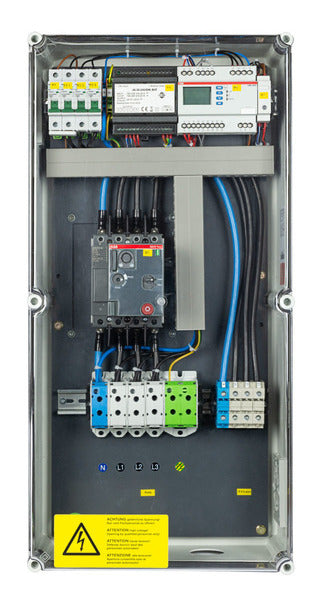

Enwitec Netz- und Anlagenschutz feed-guard-NA-Schutz-NA4105-PV-43.5KVA-TNS_TT_1.1
Artikel-Nr.: 135157
- Auf Lager
Enwitec Netz- und Anlagenschutz feed-guard-NA-Schutz-NA4105-PV-43.5KVA-TNS_TT_1.1
Technische Daten
Zentraler NA-Schutz und Kuppelschalter für PV-Anlagen bis 39KW/43,5KVA nach VDE-AR-N 4105:2018-11 für Erzeugungseinheiten Typ 2 10014057 Zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 100A) Netzspannung: 3 x 230/400V 50Hz Nennstrom: 63A (bei cos phi 0.9) 56,5A (bei cos phi 1) Netzform: TT- oder TN-S (Allpolige Trennung!) NA-Schutzrelais: Tele NA003-M64 Kuppelschalter : ABB - Leistungsschalter mit motorischer Wiedereinschaltung Gehäuse: Wandmontage, Gfk-verstärktes Polyester- gehäuse mit Schraubdeckel Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!) Schutzart: IP54 Umgebung: max. Umgebungstemperatur 35°C! Kabeleintritt: beide unten, beide unten, Icotek Kabeltülle M40 für Kabel 12-27mm Anschlüsse: Netz - Schraubklemmen Kupfer oder Aluminium * mehrdrähtig 16mm².95mm² * Kupfer feindrähtig mit AE-Hülse: 10mm².70mm² Lasten - Schraubklemmen NUR Kupfer * eindrähtig: 10mm² * mehrdrähtig: 16mm².50mm² * feindrähtig mit AE-Hülse: 10mm².35mm² Abmessungen: ca. 360 x 720 x 201 (mm) (B x H x T) Gewicht: ca. 20 (Kg)
Datenblatt
