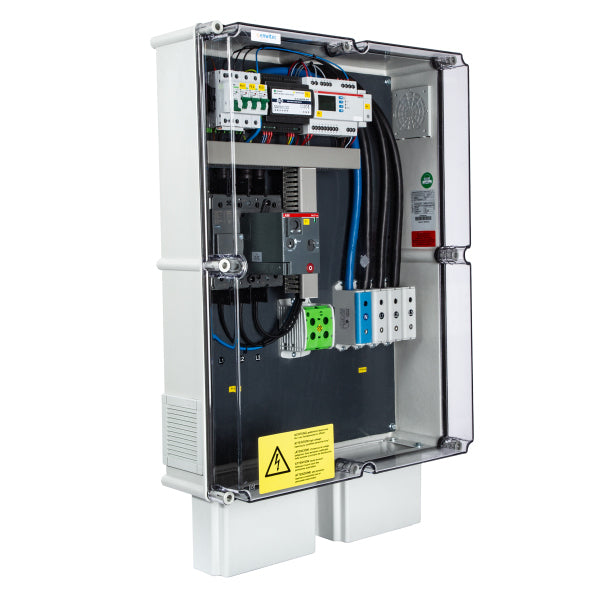

Enwitec Netz- und Anlagenschutz feed-guard-NA4105-PV-150KVA-TNS_TT_1.0
Artikel-Nr.: 135160
- Auf Lager
Enwitec Netz- und Anlagenschutz feed-guard-NA4105-PV-150KVA-TNS_TT_1.0
Technische Daten
Zentraler NA-Schutz und Kuppelschalter für PV-Anlagen bis 135KW*/150KVA (* = Leistungsgrenze VDE-AR-N 4105:2018-11) nach VDE-AR-N 4105:2018-11 für Erzeugungseinheiten Typ 2 10014059, zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 315A), Netzspannung: 3 x 230/400V 50Hz, Nennstrom: 217A (bei cos phi 0.9) 195,7A (bei cos phi 1), Netzform: TT- oder TN-S (allpolige Trennung!), NA-Schutzrelais: Tele NA003-M64, Kuppelschalter : ABB - Leistungsschalter mit motorischer Wiedereinschaltung, Gehäuse: Wandmontage, Gfk-verstärktes Polyestergehäuse mit Schraubdeckel, Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!), Schutzart: IP54, Umgebung: max. Umgebungstemperatur 35°C!, Kabeleintritt: beide unten, Icotek Kabeltülle M75 für Kabel 39-60mm, Anschlüsse Netz: Englaschen-Rohrkabelschuh M8/max. Breite 24mm, max. 150mm² Kupfer, Anschlüsse Lasten: Schraubklemmen Kupfer- oder Aluminium, eindrähtig/mehrdrähtig 35mm² - 240mm², feindrähtig mit Aderendhülse: 35mm² - 185mm², Abmessungen: ca. 540 x 860 x 201 (mm), (B x H x T) Gewicht: ca. 31 (Kg)
|
Schutzart (IP): |
IP54 (staubgeschützt und Schutz gegen Spritzwasser) |
|
Bemessungsdauerstrom Iu: |
196 A |
|
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: |
100 kA |
|
Mit integriertem Unterspannungsauslöser: |
ja |
|
Anschlussart Hauptstromkreis: |
Schraubanschluss |
|
Hutschienenmontage optional: |
nein |
|
Komplettgerät mit Schutzeinheit: |
ja |
|
Polzahl: |
4 (4polig, 4pol, 4p) |
|
Bemessungsspannung: |
230 - 400 V |
|
Geeignet für Hutschienenmontage: |
nein |
|
Gerätebauart: |
Komplettgerät im Gehäuse |
|
Position des Anschlusses für Hauptstromkreis: |
vorne |
|
Mit Ausgelöstmelder: |
ja |
|
Motorantrieb integriert: |
ja |
