Grünbeck Elektrodeionisation GENO-EDI-X 100 -Art. 770300

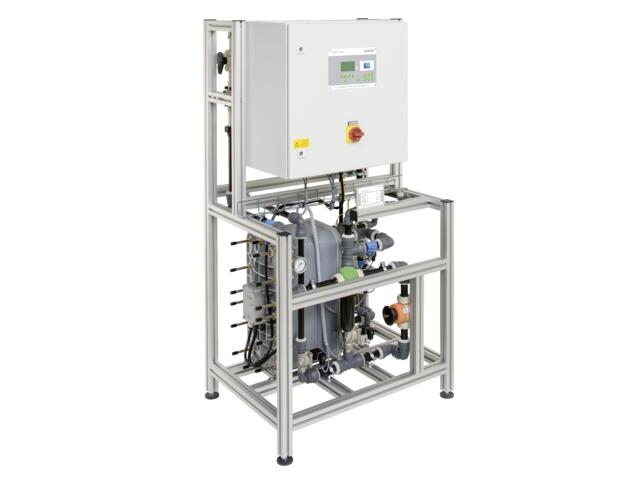

Grünbeck Elektrodeionisation GENO-EDI-X 100

Anschlussfertiges Gerät, komplett mon-
tiert zur kontinuierlichen elektro-
chemischen Restentsalzung von Permeat.
Der erzeugte Wasserstoff wird mit dem
Konzentrat der Anlage abgeleitet.

EDI-System:

1 EDI-Modul mit anionen- und kationen-
  selektiven Membranen, Kammern gefüllt
  mit Ionenaustauscherharz
1 Satz Durchflußsensoren für Diluat
  und Konzentrat
1 Satz Drucksensoren für Permeat,
  Diluat und Konzentrat
1 Leitwertüberwachung Diluat mit inte-
  grierter Temperaturmessung
1 Verrohrung innerhalb der EDI-Anlage
  aus hochdruckbeständigem PE
1 hochwertiges eloxiertes Aluminium-
  Systemträgergestell
1 Schalt- und Steuereinheit komplett
  anschlussfertig intern verdrahtet und
  werkstattgeprüft, Schutzart IP 54

EDI-tronic-Steuerung mit Grafikdisplay

Merkmale:

- Bedienung über 12-Tasten-Folien-
  tastatur, deutsch/englisch wählbar
- beleuchtetes Grafikdisplay zur
  visualisierten Darstellung aller
  prozessrelevanten Parameter
- Anzeige möglicher Störmeldungen in
  Klartextanzeige im Display
- serielle RS 232-Schnittstelle
- druck- und leitfähigkeitsgesteuerte
  automatische Sicherheitsabschaltung
- potenzialfreie Sammelstörmeldung
- Anzeige der Volumenströme Diluat
  und Konzentrat
- Anzeige Dilualeitfähigkeit und
  Diluattemperatur
- Druckanzeige für Permeat, Diluat und
  Konzentrat
----------------------------------------
  Mögliche Optionen gegen Aufpreis:
- Profibus DP
- pot.-freie Einzelstörmeldungen für ZLT
- Permeatverwurf qualitätsgesteuert zur
  Verwerfung des Einspeisepermeats im
  Zulauf zur EDI
- Analogausgänge (4-20 mA) für Leitwert
  Permeat, Diluat und Temperatur
- Diluatverwurf qualitätsgesteuert zur
  Verwerfung des Diluats vor Befüllung
  des Reinwasserbehälters
- Leitfähigkeits- und Temperatur-
  messung Konzentrat
- Leitfähigkeits- und Temperatur-
  messung Permeat
----------------------------------------
Einspeisewasserspezifikation:

Leitfähigkeits-Äquivalent
(FCE) einschließlich CO2  :   < 40 µS/cm
pH-Wert                   :       4 - 11
freies Chlor              :   < 0,02 ppm
Eisen, Mangan, Sulfid     :   < 0,01 ppm
Resthärte (CaCO3)
(= 0,056 °dH)             :   <  1,0 ppm
TOC                       :   <  0,5 ppm
Silikat (SiO2)            :   <  1,0 ppm
Temperatur Einspeisewasser:   10 - 25 °C
Zulauffließdruck Permeat
min./max.                 :    2 - 5 bar

Technische Daten:

Diluatleistung            :      100 l/h
Ausbeute                  :    90 - 93 %
Einspeise-Volumenstrom    :      110 l/h
Restleitfähigkeit Diluat  : <  0,2 µS/cm
SiO2-Reduktion            :    90 - 99 %
Umgebungstemp. min./max.  :    5 - 35 °C
Ablaufdruck Diluat ca.    :  0,5-1,5 bar
el. Anschlussleistung     :       0,5 kW
Netzanschluss             :  230 V/50 Hz

Anschlüsse:

Zulauf                   :  DN 15
Diluat                   :  DN 15
Konzentrat               :  DN 15
Kanalanschluss min.      :  DN 50
Maße (BxHxT) in mm       : 900x1.700x675
erforderliche Raumhöhe   : 2.000 mm
