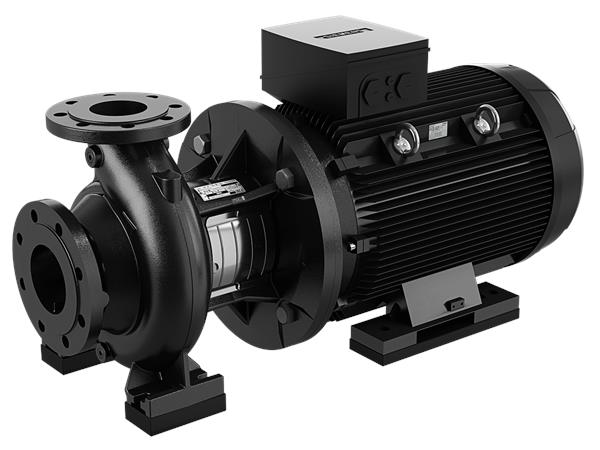

GRUNDFOS Einstufige Blockpumpe NB 150-500/459 AASF1AESBQQE2W3 Nr. 98975828
Artikel-Nr.: 98975828
Teilen via
- Auf Lager
Technische Daten
NB 150-500/459 AASF1AESBQQE2W3
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| Art der Steuerung: | ||
| Frequency converter: | ohne | |
| Drucksensor: | nein | |
| Fördermedium: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1490 1/min | |
| Nennförderstrom: | 460.4 m³/h | |
| Nennförderhöhe: | 70.54 m | |
| Tatsächlicher Laufraddurchmesser: | 459 mm | |
| Nominal impeller diameter: | 500 | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| Werkstoffe: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Tragring: | Messing | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| Internal pump house coating: | CED-Beschichtung | |
| Welle: | Stainless steel | |
| EN 1.4301 | ||
| AISI 304 | ||
| Installation: | ||
| Maximale Umgebungstemperatur: | 55 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Pipe connection standard: | EN 1092-2 | |
| Größe des Saugstutzens: | DN 200 | |
| Größe des Druckanschlusses: | DN 150 | |
| Nenndruckstufe: | PN 10 | |
| Lagerschmierung: | Grease | |
| Pump housing with feet: | ja | |
| Support block (Yes/No): | Y | |
| Elektrische Daten: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 132 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 235-235 A | |
| Anlaufstrom: | 820 % | |
| Leistungsfaktor Cos phi: | 0.85 | |
| Nenn-Drehzahl: | 1490 1/min | |
| Wirkungsgrad: | IE4 96,4% | |
| IE-Wirkungsgradklasse: | IE4 | |
| Motorwirkungsgrad bei Vollast: | 96.4 % | |
| Motorwirkungsgrad bei 3/4-Last: | 96.6 % | |
| Motorwirkungsgrad bei halber Last: | 96.3 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 92910082 | |
| Bearing insulation type N-end: | N | |
| Sonstiges: | ||
| Mindesteffizienzindex MEI ≥: | 0.47 | |
| Nettogewicht: | 1440 kg | |
| Bruttogewicht: | 1520 kg | |
| Versandvol.: | 1.86 m³ | |
| Dänische VVS Nr.: | 386067502 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
| Language on pump nameplate: | Brtitisches Englisch | |
