GRUNDFOS Einstufige Blockpumpe NBE 100-250/236 BASF2KESBQQEPWA -Art. 92968936
Artikel-Nr.: 92968936
- Auf Lager

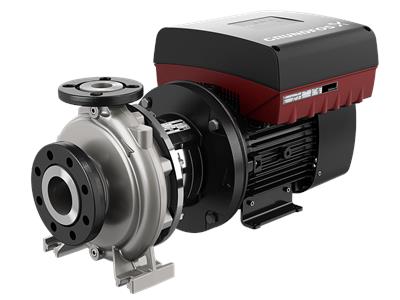

NBE 100-250/236 BASF2KESBQQEPWA
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Permanentmagnet-Synchronmotor verbunden. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| Art der Steuerung: | ||
| Frequency converter: | integriert | |
| Drucksensor: | nein | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -25 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1737 1/min | |
| Nennförderstrom: | 181.6 m³/h | |
| Nennförderhöhe: | 23.35 m | |
| Tatsächlicher Laufraddurchmesser: | 236 mm | |
| Nominal impeller diameter: | 250 | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| Werkstoffe: | ||
| Pumpengehäuse: | Edelstahl | |
| Pumpenmantel: | EN 1.4408 | |
| Pumpengehäuse: | ASTM CF8M | |
| Tragring: | Edelstahl | |
| Flanschwerkstoff: | Grauguss | |
| EN-GJS-500-7 | ||
| ASTM 70-50-05 | ||
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4408 | |
| Laufradwerkstoff gemäß ASTM: | ASTM CF8M | |
| Internal pump house coating: | Keine Beschichtung | |
| Welle: | Stainless steel | |
| EN 1.4401 | ||
| AISI 316 | ||
| Installation: | ||
| Umgebungstemperatur: | -20 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN 1092-1 | |
| Größe des Saugstutzens: | DN 125 | |
| Größe des Druckanschlusses: | DN 100 | |
| Nenndruckstufe: | PN 16 | |
| Lagerschmierung: | Grease | |
| Pump housing with feet: | ja | |
| Support block (Yes/No): | Y | |
| Elektrische Daten: | ||
| Motorbemessungsleistung P2: | 18.5 kW | |
| Netzfrequenz: | 60 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 33.2-26.9 A | |
| Leistungsfaktor Cos phi: | 0.94-0.93 | |
| Nenn-Drehzahl: | 180-2200 1/min | |
| IE-Wirkungsgradklasse: | IE5 | |
| Motorwirkungsgrad bei Vollast: | 93.2 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 92875538 | |
| Bearing insulation type N-end: | Steel Bearing | |
| Sonstiges: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| DOE Pump Energy Index VL: | 0.48 | |
| Nettogewicht: | 272 kg | |
| Bruttogewicht: | 297 kg | |
| Versandvol.: | 0.707 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
| Language on pump nameplate: | Brtitisches Englisch | |
