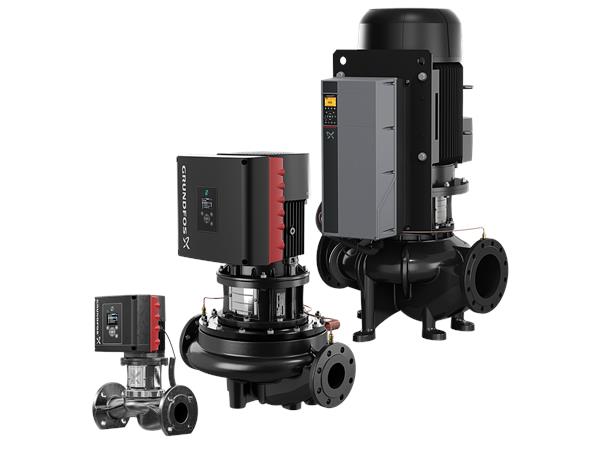

GRUNDFOS Einstufige Inlinepumpe TPE 40-360/2-S A-F-A-GQQE Art. 96397020
Artikel-Nr.: 96397020
- Auf Lager
TPE 40-360/2-S A-F-A-GQQE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Die Pumpe ist mit einem Differenzdrucksensor ausgestattet.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 60 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2920 1/min | |
| Nennförderstrom: | 26.6 m³/h | |
| Nennförderhöhe: | 29.3 m | |
| GLRD Code: | GQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL1040 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-JL1030 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 40 | |
| Nenndruckstufe: | PN 16 | |

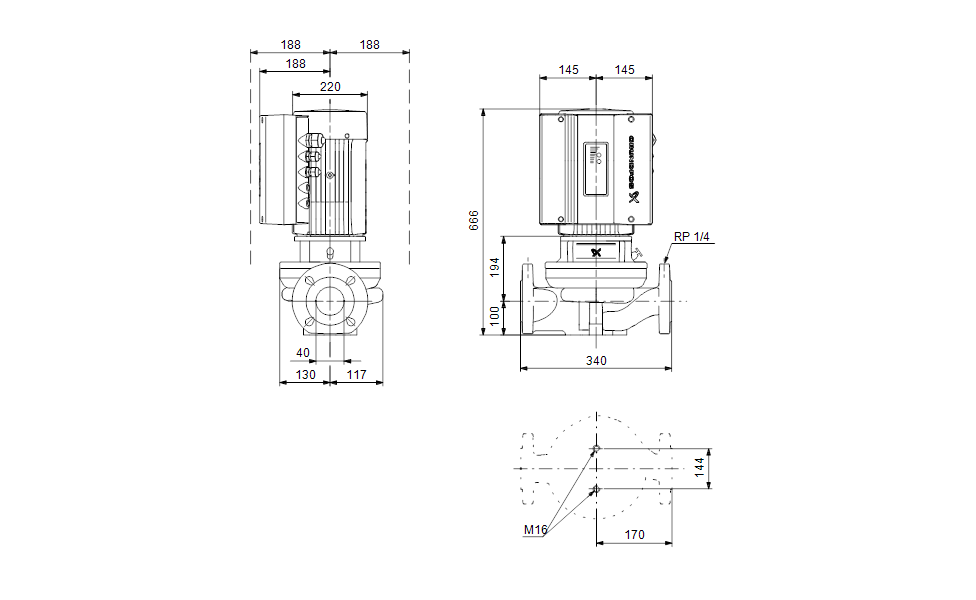

| Port-to-port length: | 340 mm | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 112MC | |
| Motorbemessungsleistung P2: | 4 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 8.10-6.60 A | |
| Leistungsfaktor Cos phi: | 0.94-0.92 | |
| Nenn-Drehzahl: | 360-3530 1/min | |
| Wirkungsgrad: | IE3 88,1% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 88.1 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 87773079 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.52 | |
| Nettogewicht: | 77 kg | |
| Bruttogewicht: | 91 kg | |
| Versandvol.: | 0.39 m³ |
