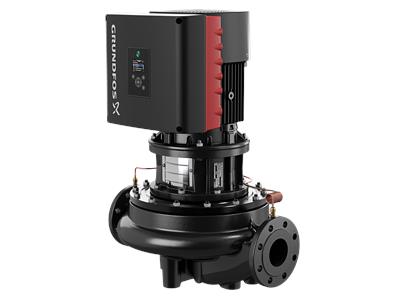

GRUNDFOS Einstufige Inlinepumpe TPE 80-210/2 S-A-F-A-BQQE-KWB Art. 99114719
Artikel-Nr.: 99114719
- Auf Lager
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Die Pumpe ist mit einem Differenzdrucksensor ausgestattet.
| ART DER STEUERUNG: | ||
| Frequency converter: | integriert | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2920 1/min | |
| Nennförderstrom: | 63.8 m³/h | |
| Nennförderhöhe: | 17.1 m | |
| Tatsächlicher Laufraddurchmesser: | 125 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 80 | |
| Nenndruckstufe: | PN 16 | |

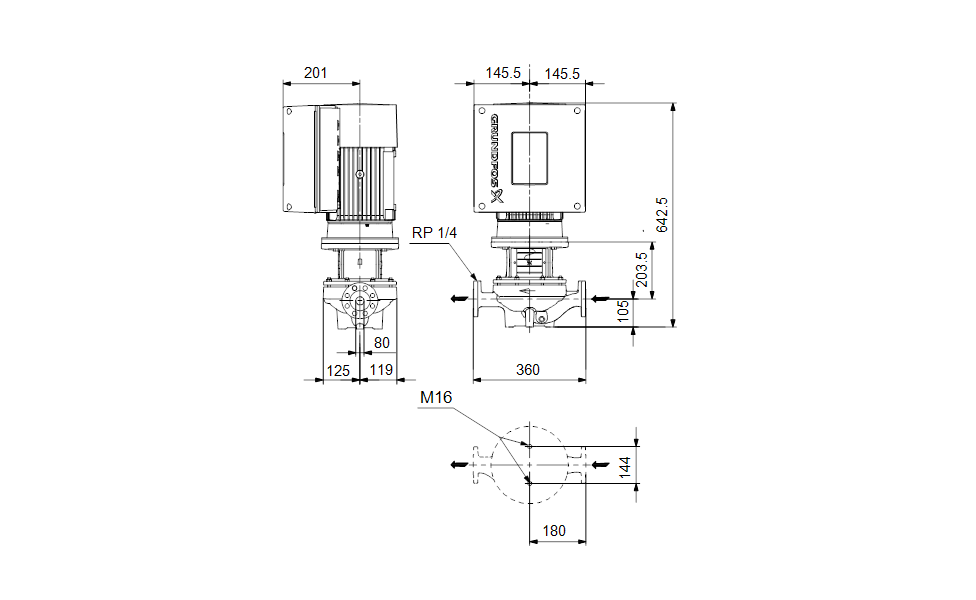

| Port-to-port length: | 360 mm | |
| Grösse Motorflansch: | FF215 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 112MC | |
| Motorbemessungsleistung P2: | 4 kW | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 3 x 380-500 V | |
| Bemessungsstrom: | 7.60-6.20 A | |
| Leistungsfaktor Cos phi: | 0.92-0.87 | |
| Nenn-Drehzahl: | 360-4000 1/min | |
| IE-Wirkungsgradklasse: | IE5 | |
| Motorwirkungsgrad bei Vollast: | 92.2 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 98971270 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.69 | |
| Nettogewicht: | 66.4 kg | |
| Bruttogewicht: | 85 kg | |
| Versandvol.: | 0.39 m³ | |
| Dänische VVS Nr.: | 381945210 | |
| Finische LVI Nr.: | 4616402 | |
| Norwegische NRF Nr.: | 9043624 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
