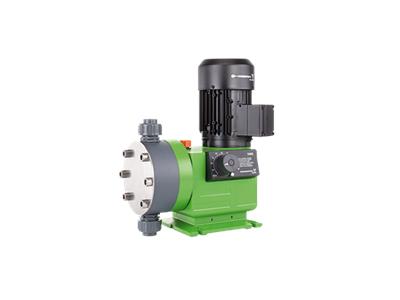

DMX 132-10 B-PV/T/T-X-E1B4B4
Die Pumpe aus der DMX-Baureihe ist eine vielseitig einsetzbare, als Verdrängerpumpe ausgeführte Membrandosierpumpe. Die Membran ist mechanisch über ein hochpräzises Exzenter-Stößel-Getriebe mit dem hocheffizienten Wechselstrommotor verbunden. Die Anpassung der Dosiermenge erfolgt durch eine Hublängenänderung, die am Hublängenverstellknopf im Verhältnis 1:10 eingestellt werden kann.
Die medienberührte Seite umfasst folgende Bauteile:
- Dosierkopf
- PTFE-beschichtete Membran
- Einfachkugelventile
|
|
Weitere Produkteigenschaften:
- Robuste Industriepumpe mit Aluminiumgehäuse
- Einfach zu installieren und zu bedienen
- Langlebige, PTFE-beschichtete Membran
- Optimale Abstufung der Dosiermenge und Hubfrequenz
- Dosiermengenabweichung < ±1,5 %, Linearabweichung >±4 %
|
|
Gilt nur für Pumpen mit ATEX-Zulassung:
Die Dosierpumpe DMX 226 ist gemäß ATEX-Richtlinie 94/9/EG für den Betrieb in explosionsgefährdeter Atmosphäre zugelassen. Für die Pumpen selbst gelten die Anforderungen für nichtelektrische Betriebsmittel. Die Motoren der Ausführung EEx-e und EEx-d sind vom Hersteller (Grundfos/Alldos) gemäß der ATEX-Richtlinien, die für elektrische Betriebsmittel gelten, zertifiziert. Die Angaben auf dem Motortypenschild entsprechen den ATEX-Normen.
Elektronische Eigenschaften:
Gilt nur für Pumpen mit der Steuervariante AR Etron Profi Mikroprozessorelektronik, direkt am Motor angebaut:
- Hubfrequenz einstellbar von 1 Hub/min bis zur maximalen Hubfrequenz
- Impulssteuerung mit Multiplikator und Divisor
- Steuerung über Analogeingang 0/4-20 mA
- Niveausteuerung über Eingang für zwei Niveausignale
- Impulseingang, Analogeingang und Eingang für extern EIN/AUS
- Analogausgang
- Alarmrelaisausgang
- Ausgang für Hubanzahl
- Eingang für Dosierregler und Membranüberwachungssensor
|
|
Gilt nur für Pumpen mit der Steuervariante AT0
- Automatische Anpassung der Hublänge über eine direkte Antriebsregelung oder ein mA-Eingangssignal
- Blockiergeschützter Synchronmotor mit Rückmeldepotentiometer
- 2 Endschalter
- Bei zusätzlichen Anforderungen Ausführung mit Servomotor wählen
|
|
| Art der Steuerung: |
| Steuerungsvariante: |
|
B |
| Niveaukontrolle: |
|
Not integrated |
| Analogeingang: |
|
Nicht integriert |
| Kontaktansteuerung: |
|
nein |
| Ext. Stopp: |
|
Nicht integriert |
| Analogausgang: |
|
nicht integriert |
| Ausgangsrelais: |
|
Not integrated |
| Frequency converter: |
|
Nicht für den Frequenzumrichterbetrieb vorbereitet |
|
| Fördermedium: |
| Fördermedium: |
|
Wasser |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| Technische Daten: |
| Nominal flow rate at 50 Hz: |
|
132 l/h |
| Number of dosing heads: |
|
1 |
| Zulassungen: |
|
CE |
| Non return valve type, inlet pump 1: |
|
nicht federbelastet |
| Max. Viskosität: |
|
400 mPas |
|
| Werkstoffe: |
| Dosing head, pump 1: |
|
PVDF |
| Valve ball inlet: |
|
PTFE |
| Valve gasket inlet: |
|
PTFE |
|
| Installation: |
| Max operating pressure at 50 Hz: |
|
10 bar |
| Anschlusstyp Eintritt: |
|
Welding |
| Anschlusstyp Austritt: |
|
Welding |
| Größe des Saugstutzens: |
|
25 |
| Größe des Druckanschlusses: |
|
25 |
| Max. Saughöhe (Betrieb): |
|
3 m |
|
| Elektrische Daten: |
| Leistungsaufnahme P1: |
|
0,370 kW kW |
| Netzfrequenz: |
|
50 Hz |
| Maximale Frequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz V |
| Schutzart (gemäß IEC 34-5): |
|
IP 65/F |
| Netzstecker: |
|
Ohne Stecker |
| Netzkabellänge: |
|
No cable m |
|
| Sonstiges: |
| Diaphragm Leakage Detection: |
|
nein |
