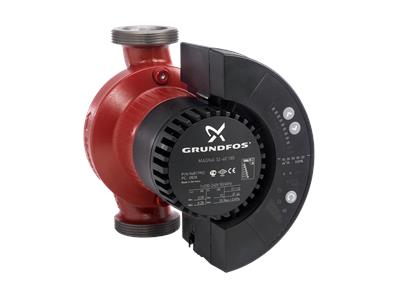

Umwälzpumpe Typ: MAGNA 32-60
Hocheffiziente Nassläuferpumpe mit Permanent- magnetmotor (ECM-Technologie) und integrierter elektronischer Leistungsanpassung durch stufenlose Drehzahländerung zur Förderung von Heizungswasser gemäß VDI 2035.
Eigenschaften und Produktvorteile:
- Keine Einstellung der Pumpe notwendig durch AUTOADAPT-Funktion (selbstadaptierende Kennlinie findet die optimale Einstellung selbsttätig)
- EuP-ready -> Energieeffizienzindex EEI <= 0.27
- drehzahlgeregelte Pumpe erfüllt die Anforderungen der Energieeinsparverordnung (EnEV) §14(3)
- Wahl der Regelungsart Proportional- bzw. Konstantdruckregelung und AUTOADAPT über Tasten auf Klemmenkasten oder mit R100 möglich
- Konstantkennlinienbetrieb durch R100 aktivierbar
- automatische Nachtabsenkung hilft zusätzlich Energie zu sparen
- geringe Lagerhaltung durch Kombiflansch PN 06/10 bis DN 65
- IR-Kommunikation durch R100 möglich
- Temperaturführung des Sollwertes mit Controller R100 aktivierbar
- zusätzliche Funktionen über folgende Module nachrüstbar:
|
|
Alarmmodul MC 40/60/100
- Eingang für extern Ein/Aus
- potentialfreier Ausgang mit Controller R100 als Stör-, Bereit- oder Betriebsmelderelais konfigurierbar
|
|
GENIbus- und Doppelpumpenmodul MB 40/60/100
- Eingang für extern Ein/Aus
- potentialfreier Ausgang mit Controller R100 als Stör-, Bereit- oder Betriebsmelderelais konfigurierbar
- Eingang 0 bis 10V zur Sollwertführung oder Stellsignal eines externen Reglers
- Eingang Umschaltung auf MIN-Drehzahl
- Eingang Umschaltung auf MAX-Drehzahl
- GENIbus
- Doppelpumpenfunktion
|
|

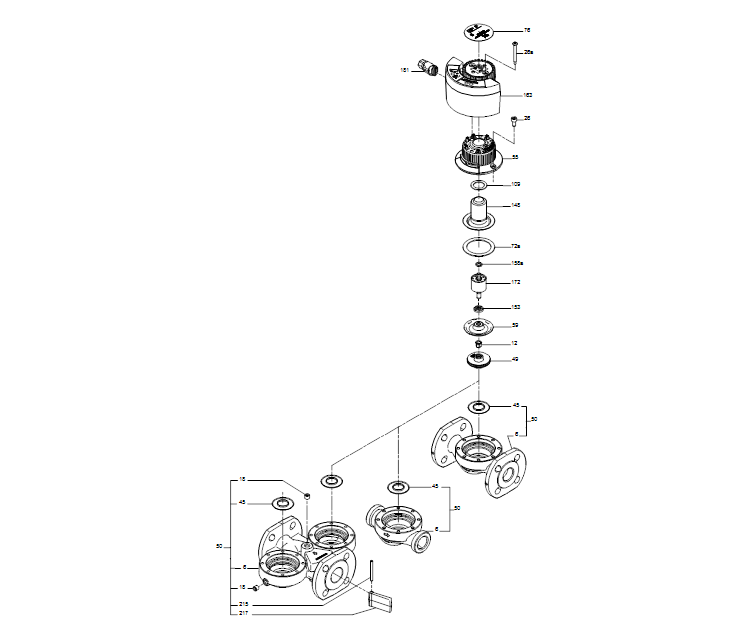

- Spaltrohr, Lagerplatte und Rotorkappe aus Edelstahl
- Pumpengehäuse aus Grauguß EN-JL1040 ASTM 35 B - 40 B (= Grauguß)
- kein externer Motorschutz erforderlich, da dieser in der Pumpe integriert ist
- incl. Wärmedämmschalen
|
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
2 .. 95 °C |
| Medientemperatur während des Betriebs: |
|
60 °C |
| Dichte: |
|
983.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Temperaturklasse: |
|
110 |
| Zulassungen: |
|
CE,B,TSE, PCT |
|
| WERKSTOFFE: |
| Pumpengehäuse: |
|
Grauguß |
| |
|
EN-JL1040 |
| |
|
ASTM 35 B - 40 B |
| Laufrad: |
|
Komposit, PES |
|
| INSTALLATION: |
| Umgebungstemperatur: |
|
0 .. 40 °C |
| Max. Betriebsdruck: |
|
10 bar |
| Nennweite: |
|
G 2 |

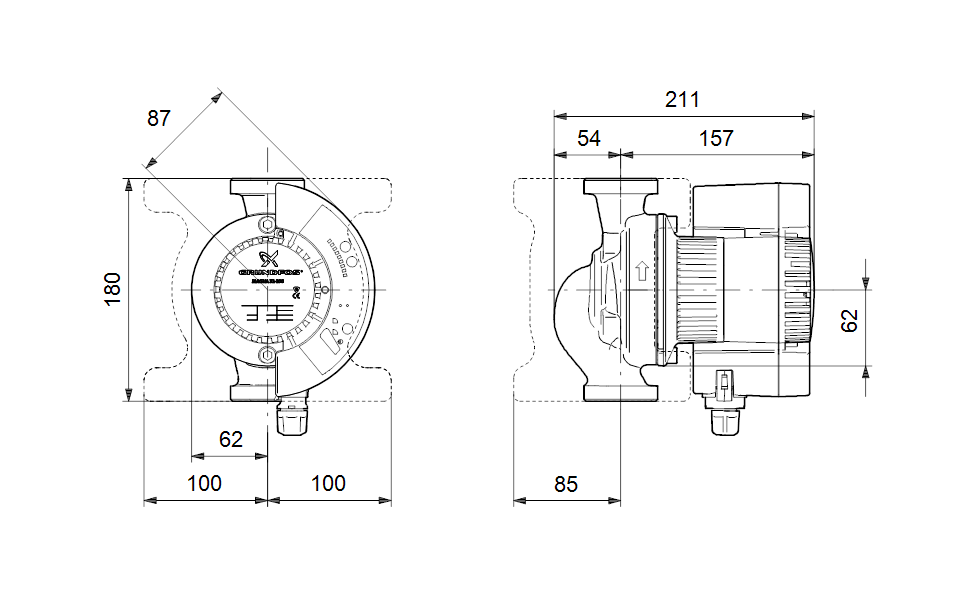

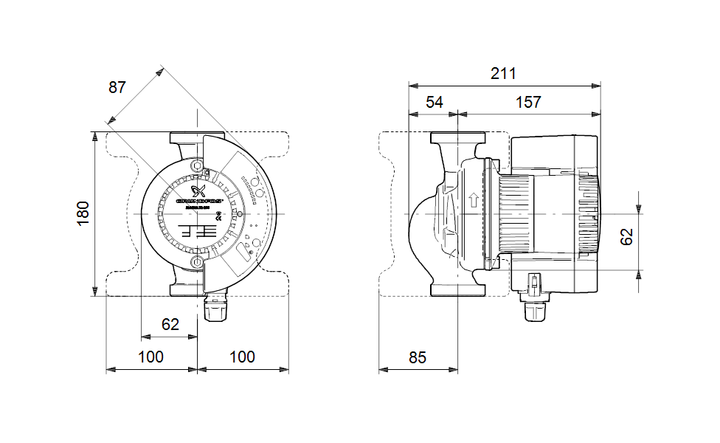

| Einbaulänge: |
|
180 mm |
|
| ELEKTRISCHE DATEN: |
| Leistungsaufnahme P1: |
|
10 .. 85 W |
| Netzfrequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
1 x 230-240 V |
| Maximale Stromaufnahme: |
|
0.09 .. 0.6 A |
| Schutzart (gemäß IEC 34-5): |
|
IP44 |
| Wärmeklasse (IEC 85): |
|
F |
|
| SONSTIGES: |
| Nettogewicht: |
|
4.4 kg |
| Bruttogewicht: |
|
5.58 kg |
|
