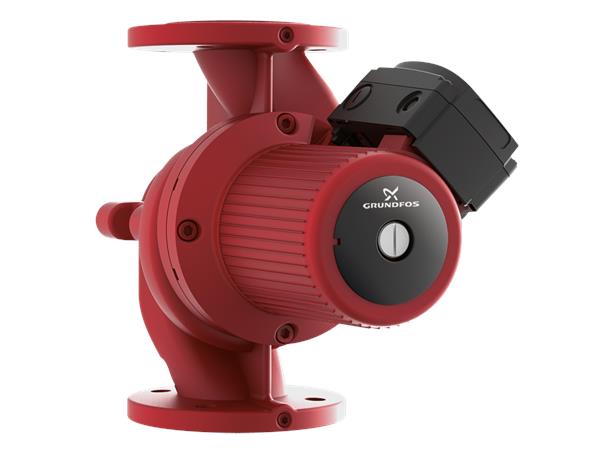

GRUNDFOS Nassläufer-Umwälzpumpe UPS 80-120/2 F 360 Art. 96402440
Artikel-Nr.: 96402440
Teilen via
- Auf Lager
Technische Daten
Umwälzpumpe UPS 80-120/2 F 360
Umwälzpumpe mit 3-phasigem Naßläufermotor als Einzelpumpe stopfbuchslos in Inline-Bauweise mit Kombiflanschen PN 6/10 bis DN 65 Leistungsanpassung durch 3 elektrisch umschaltbare Drehzahlstufen.
Pumpe und Motor bilden eine Einheit, d.h. wartungsfreie Lagerschmierung durch das Förder- medium, Wellenabdichtung nicht erforderlich.
Die Pumpe besitzt folgende Eigenschaften:
|
Die Pumpen sind mit einem im Klemmenkasten integriertem Standardmodul ausgestattet. Das Standardmodul wird über einen externen Schaltschütz an das Stromnetz angeschlossen.
| ART DER STEUERUNG: | ||
| Relay: | ohne Relais | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -10 .. 120 °C | |
| Medientemperatur während des Betriebs: | 60 °C | |
| Dichte: | 983.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Nennförderstrom: | 40.6 m³/h | |
| Nennförderhöhe: | 7.37 m | |
| Zulassungen: | AAA,EAC | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 gemäß EN 1561 | |
| Pumpengehäuse: | 35 B - 40 B | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Max. Betriebsdruck: | 6 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 80 | |
| Nenndruckstufe: | PN 6 | |

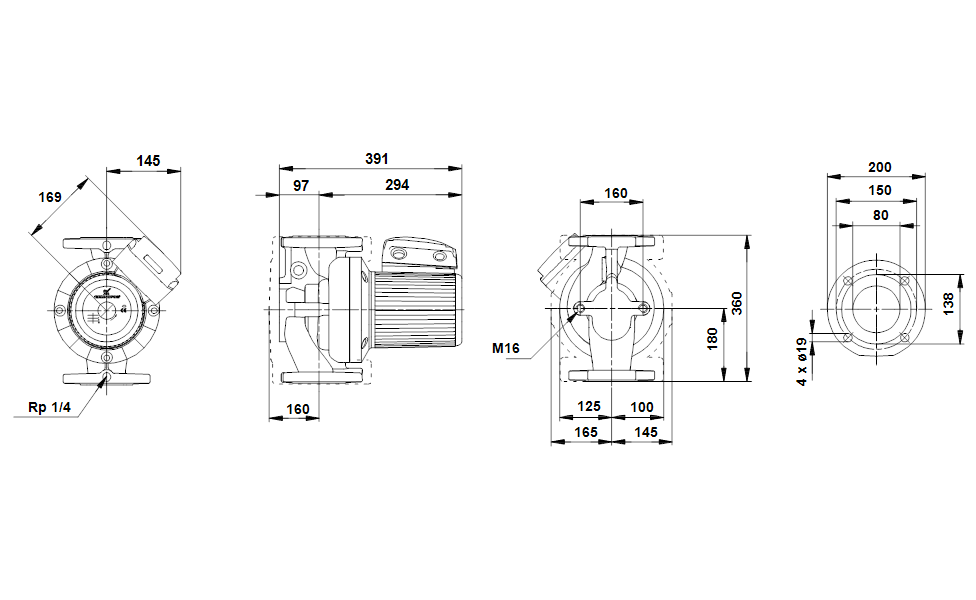

| Port-to-port length: | 360 mm | |
| ELEKTRISCHE DATEN: | ||
| Leistungsaufnahme P1 bei Drehzahlstufe 1: | 1000 W | |
| Leistungsaufnahme P1 bei Drehzahlstufe 2: | 1100 W | |
| Leistungsaufnahme P1 bei Drehzahlstufe 3: | 1500 W | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 400-415 V | |
| Strom bei Drehzahlstufe 1: | 1.65 A | |
| Strom bei Drehzahlstufe 2: | 1.8 A | |
| Stromaufnahme Drehzahlstufe 3: | 2.75 A | |
| Leistungsfaktor Cos phi für Drehzahlstufe 1: | 0.87 | |
| Leistungsfaktor Cos phi für Drehzahlstufe 2: | 0.88 | |
| Cos phi Drehzahlstufe 3: | 0.79 | |
| Motorpole: | 2 | |
| Isolationsklasse (IEC 85): | H | |
| Schutzart (gemäß IEC 60529): | X4D | |
| Motorschutz: | CONTACT | |
| SONSTIGES: | ||
| Position des Klemmkastens: | 1.30H | |
| Nettogewicht: | 36.8 kg | |
| Bruttogewicht: | 38.8 kg | |
| Versandvol.: | 0.055 m³ | |
| Norwegische NRF Nr.: | 9042452 | |
