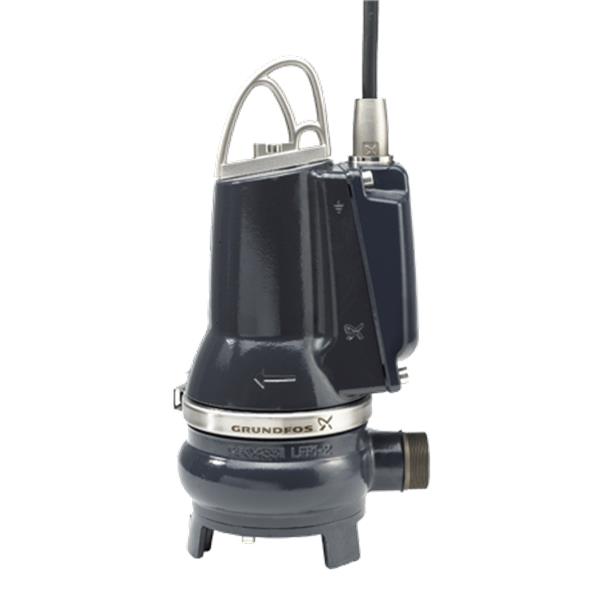

GRUNDFOS Tauchmotorpumpe EF30.50.11.E.EX.2.1.502 Art. 96878446
Artikel-Nr.: 96878446
- Auf Lager
EF30.50.11.E.EX.2.1.502
Schmutzwasser-Tauchmotorpumpe aus Grauguss.
Anwendungsgebiet:
Schmutz- und Niederschlagswasser mit faserigen und abrasiven Bestandteilen.
Vertikales, einstufiges Blockaggregat für Nassaufstellung. Mit Tragegriff, 10 m Kabel, vollautomatischer Steuerung und freiem Kabelende.
Steuerung über integrierte Niveaugeber. Die einzigartige AUTOADAPT-Funktion schaltet vollautomatisch ein und aus. Die AUTOADAPT-Pumpen verfügen serienmäßig über Trockenlaufschutz, Motorschutz, automatischen Pumpenwechselbetrieb bei bis zu 4 Pumpen, einen regelmäßigen Test- bzw. Probelauf, sowie über eine zufällig generierte Einschaltverzögerung bei Stromausfall.
Für den Einsatz im explosionsgefährdeten Bereich verfügt die Pumpe in Version E u.a. über eine serienmäßig eingebaute Ex-Trennbarriere.
Das offene Einkanallaufrad hat einen freien Durchgang von 30 mm.
Doppeltes Dichtungssystem als kompakte Cartridge-/Patronendichtung. Ölsperrkammer gefüllt mit physiologisch unbedenklichem Spezialöl, von außen kontrollierbar.
Der Motor hat 2 Satz Thermoschalter zur Temperaturüberwachung in der Wicklung und ist ausgelegt für S1 - und S3 - Betrieb im eingetauchten Zustand.
Kabeleinführung: über Edelstahlsteckverschraubung, Kabel längswasserdicht vergossen. Servicefreundliches Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik.
Integrierte, vollautomatische Steuerung, durch eingebauten Niveau- und Trockenlaufsensor
Integrierter Motorschutz
Serienmäßig eingestellter Testlauf (alle 72 Stunden)
Einfache und zeitsparende Installation, da selbstjustierende Start-/Stop-Logik
Vollautomatische Kalibrierung nach jedem Pumpzyklus.
Auch nachträgliche Installation von bis zu vier Pumpen in einem Schacht, ohne
separate Steuerung und Niveauerfassung möglich
Automatische Erkennung weiterer Pumpen im Schacht und individuelle Einstellung
von Wechsel- und Spitzenlastbetrieb
Alarmrelais und potentialfreier Wechselkontakt (2A, 230V)
Vollautomatische Erfassung sämtlicher relevanter Parameter, wie Pumpenstarts und Gesamtbetriebsdauer
Hohes Drehmoment für einphasige Ausführung.
Zubehör:
Über das Erweiterungsmodul CIU als dauerhafte Schnittstelle oder das PC Tool Link als vorübergehende Schnittstelle können sämtliche Messdaten ausgewertet und Änderungen der werkseitigen Einstellungen vorgenommen werden.
| Art der Steuerung: | ||
| Feuchtigkeitssensor: | N | |
| Wasser-im-Öl-Sensor: | N | |
| AUTOADAPT: | Ja | |
| Fördermedium: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Nennförderstrom: | 5.26 l/s | |
| Maximaler Förderstrom: | 11.1 l/s | |
| Nennförderhöhe: | 10.5 m | |
| Laufradtyp: | SEMI OPEN | |
| Maximale Partikelgröße: | 30 mm | |
| Gleitringdichtung: | SIC/SIC | |
| Secondary shaft seal: | LIPSEAL | |
| Max. hydraulische Effizienz: | 62 % | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| Werkstoffe: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-JL-1030 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJS-500-7 | |
| Installation: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Max. Betriebsdruck: | 6 bar | |
| Anschlusstyp: | R | |
| Anschlussgröße: | 2 inch | |
| Nenndruckstufe: | PN 10 | |
| Maximum installation depth: | 7 m | |

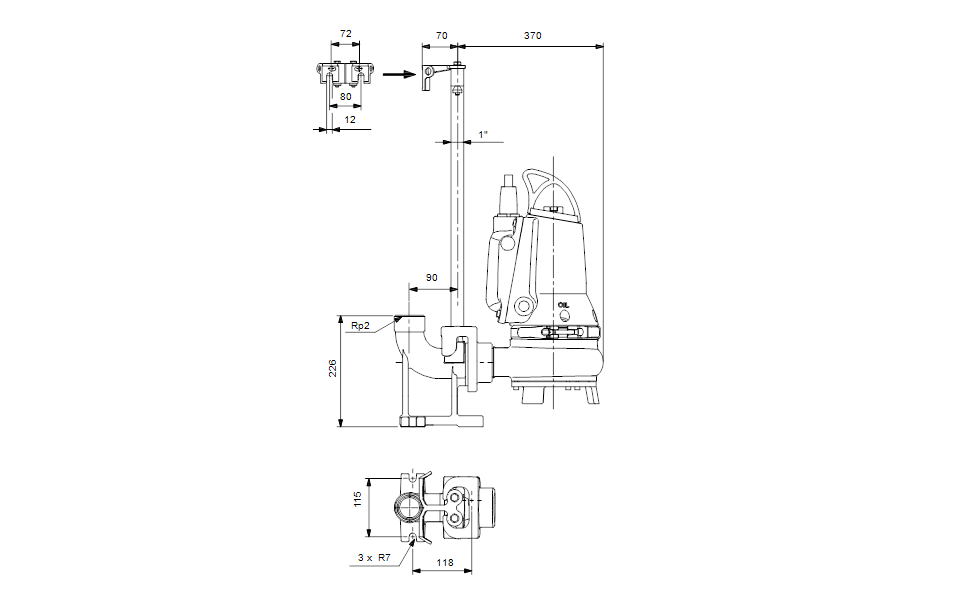

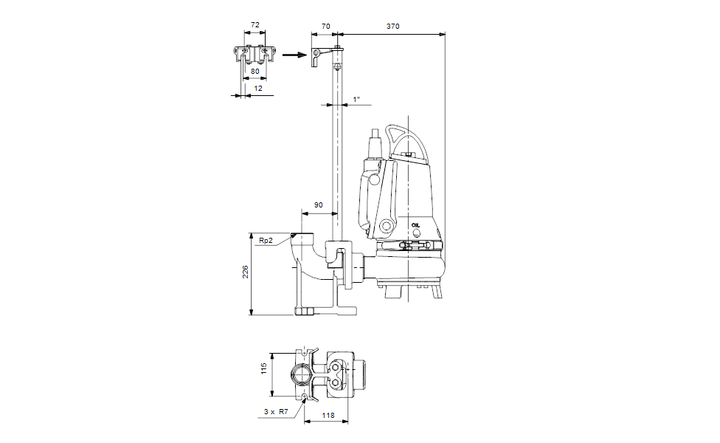

| Automatischer Kupplungsfußkrümmer: | Y | |
| Elektrische Daten: | ||
| Leistungsaufnahme P1: | 1.6 kW | |
| Rated power - P2: | 1.1 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 1 x 230 V | |
| Spannungstoleranz: | +6/-10 % | |
| Max Starts pro Stunde: | 30 | |
| Nennstrom: | 7.4 A | |
| Nennstrom bei 3/4 Ladung: | 5.8 A | |
| Nennstrom bei 1/2 Ladung: | 4.5 A | |
| Anlaufstrom: | 38 A | |
| Strom bei Leerlauf: | 2.6 A | |
| Cos phi - Leistungsfaktor: | 0.97 | |
| Cos phi bei 3/4 Last: | 0.96 | |
| Cos phi bei 1/2 Last: | 0.89 | |
| Bemessungsdrehzahl: | 2830 1/min | |
| Anlaufmoment: | 6.5 Nm | |
| Kippmoment des Motors: | 7 Nm | |
| Trägheitsmoment: | 0.0037 kg m² | |
| Motorwirkungsgrad bei Vollast: | 67 % | |
| Motorwirkungsgrad bei 3/4 Last: | 66 % | |
| Motorwirkungsgrad bei halber Last: | 60 % | |
| Größe des Betriebskondensators: | 20 µF | |
| Motorpole: | 2 | |
| Einschaltart: | DOL | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | F | |
| Explosionsgeschützt: | Ja | |
| Motorschutz: | THERMAL SWITCH | |
| Power cable type: | LYNIFLEX | |
| Length of power cable: | 10 m | |
| Art des Kabelsteckers: | No plug | |
| Sonstiges: | ||
| Nettogewicht: | 46.4 kg | |
| Bruttogewicht: | 51.8 kg | |
| Dänische VVS Nr.: | 391292662 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137021 |
