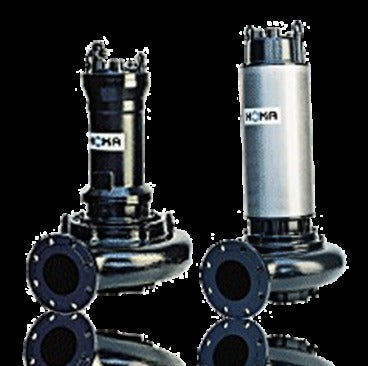

HOMA Abwasser-Tauchmotorpumpe MX 3456-P74

Tauchmotorpumpe für Abwasser und Fäkalien.

Einsatz:
Fördern von häuslichem, kommunalem und
industriellem Schmutz- und Abwasser, Fäkalien und
Schlämmen, auch mit groben und faserigen
Bestandteilen.

Max. Temperatur des Fördermediums:
308 K, kurzzeitig bis 333 K.

Bauart:
Einstufiges Blockaggregat für den
transportabelen sowie stationären Einsatz.

Hydraulik:
Pumpengehäuse mit horizontalem
Druckanschluß DN150.
Geschlossenes Einkanal-Laufrad
mit austauschbarem Schleißring.
Freier Laufraddurchgang 100 mm.

Wellendichtung:
Zwei Drehrichtungsunabhängige
Gleitringdichtungen in Tandemanordnung,
Werkstoffpaarung Siliziumkarbid/Siliziumkarbid.
Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit
durch Inspektionsschraube.

Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.

Motor:
Druckwasserdichter Elektromotor mit
4-poliger Wicklung.
Isolationsklasse der Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.

Motorkühlung:
Motor mit Oberflächenkühlung im
Tauchbetrieb.

Betriebsart:
Der Motor ist für die Betriebsart S 1
(Dauerbetrieb) mit einer max. Schalthäufigkeit
von 15 Schaltungen / Stunde
bei untergetauchtem Motor ausgelegt.

Werkstoffe:
Motorgehäuse: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Schleißring: Bronze
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR
Gleitringdichtung (mediumseitig): SiC / SiC
Gleitringdichtung (motorseitig): SiC / SiC
Oberlager: Rillenkugellager
Unterlager: Zwei einreihige Schrägkugellager

Lackierung/Beschichtung:
Zweikomponenten-Lack auf PUR-Basis,
RAL 9005.

Technische Daten:
Förderstrom Q: 20,2 - 0,0
Förderhöhe Hman: 20,7 m - 28,5 m
Leistung P1: 10,0 kW
Leistung P2: 8,5 kW
Frequenz: 50
Spannung: 400 V
Stromart: 3~
Nennstrom: 16,8 A
Startart: Stern-Dreieck
Druckanschluß: DN150
Gewicht: 191 kg
Drehzahl: 1450 1/min

Anschlusskabel: H07RN-F PLUS - 10G1.5
Steuerkabel: -
Länge Anschlusskabel: 10 m

Lieferumfang:
Mit losem Kabelende.
