JUNG PUMPEN Fäkalienhebeanlage Compli 1210/4 BW HL - Art. JP50118
Artikel-Nr.: JP50118
Teilen via
- Auf Lager
Technische Daten

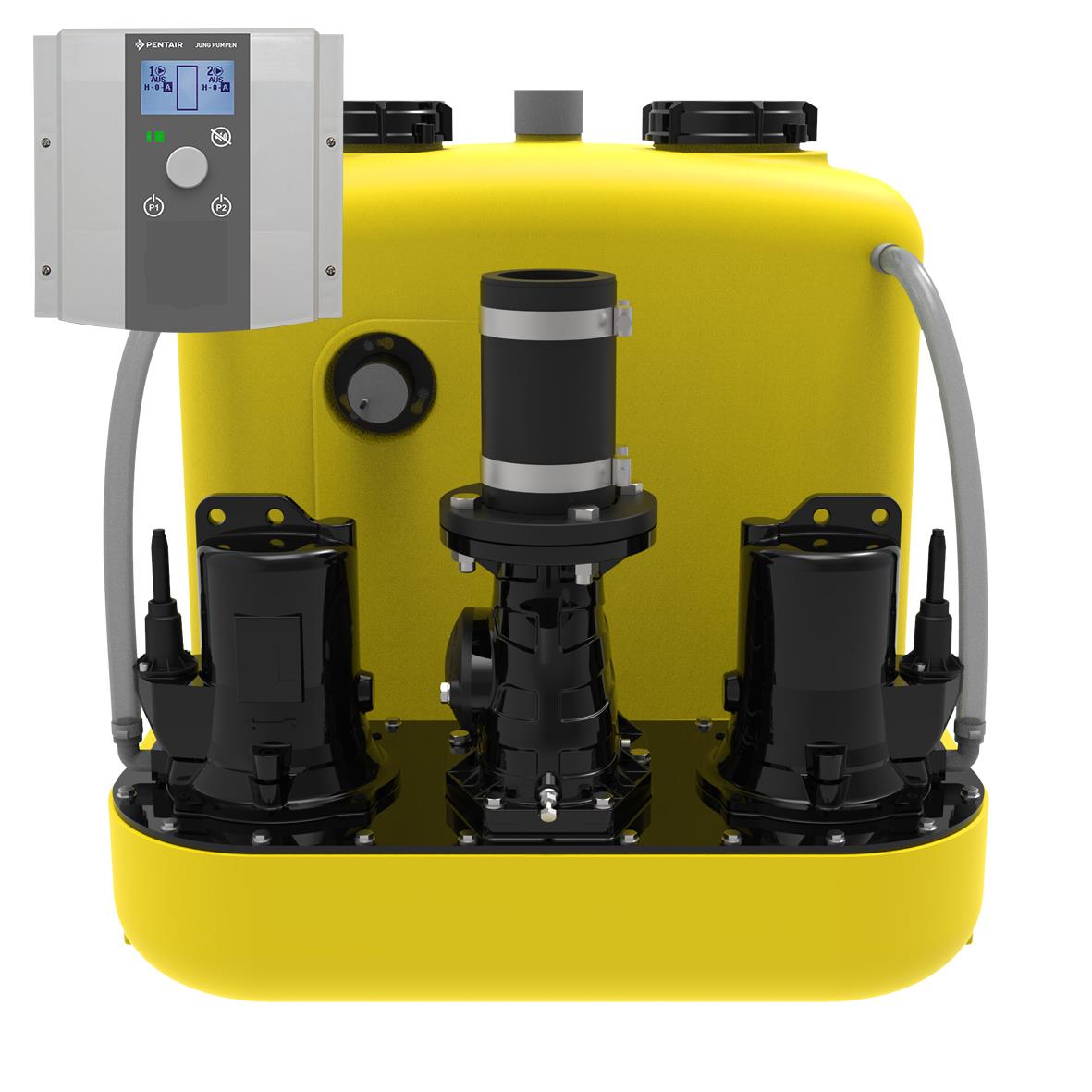

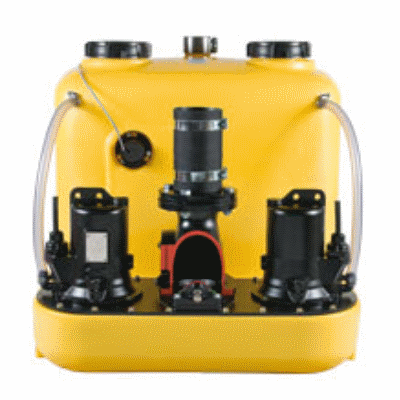

JUNG PUMPEN Fäkalienhebeanlage compli 1210/4 BW HL
Pentair Jung Pumpen
COMPLI 1210/4 BW HL
Fäkalienhebeanlage, steckerfertig
Art.-Nr. JP50118
LGA Bauart geprüft nach DIN EN 12050
Die überflutbare Doppelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäuse, den aufgesetzten Motoren,
Doppelrückschlagklappe und einer
Steuerung. Gewicht: 145 kg

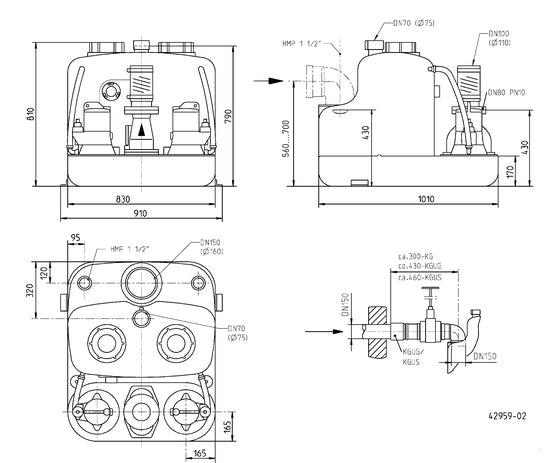

Behälter
Maße (HxBxT): 810 x 910 x 1010 mm
Behälterinhalt: 350 l
- zwei Reinigungsöffnungen oben
- vertikale Muffe DN 150 hinten mit
Klemmflansch für den Zulauf, wahlweise
horizontal mit bauseitigem 90°-Bogen,
dann um 180° drehbar und in der Höhe
einstellbar von 560-700 mm.
- vertikale Muffe DN 50 für Zusatzzulauf
- vertikale Muffe 50 mm für die
Notentsorgung
- vertikaler Stutzen DN 70 für Lüftung
Tauchmotorpumpen
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Freistromrad
Freier Durchgang: 70 mm
Druckabgang: DN 100
Adapterring für Druckleitung DN 80
Mediumtemperatur: 40°C, kurzzeitig 60°C
Fördermenge: max 48 m³/h
Förderhöhe: max 6 m
Motorleistung P2: 0,87 kW
Motordrehzahl: 1450 1/min
Motorschutzart: IP 68
Betriebsart: S3
Mikroprozessor-Steuerung (Highlogo)
zum wasserstandsabhängigen auto-
matischen Ein- und Ausschalten. Die
steckerfertige Steuerung schaltet die
Pumpen wechselseitig mit Spitzen-
lastfunktion. Der Niveaugeber ist im
Behälter eingebaut. Über das große
grafische Display in Verbindung mit
dem Multifunktionsknopf lässt sich die
Steuerung intuitiv und flexibel
konfigurieren.
Betriebsspannung 3/N/PEx230/400V, 50 Hz
1 Gehäuse mit Tür, IP 44,
(HxBxT) 275 x 250 x 155 mm
- je 4m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit
CEE-Stecker
2 Motorschütze
2 Motorschutzschalter
2 Hand-0-Automatik Taster
1 Resettaster für Alarm
Anzeige und Überwachung von z.B.
> Betriebsstunden
> Einschalt-/Einstaufüllstand im Schacht
> Drehfeld
> Motorstrom
> Motor-Laufzeit (0-7200s)
> Anzahl der Schaltspiele
> Ereignisspeicher für 70 Meldungen
Meldeanlage (netzabhängig)
> 2 potentialfreier Wechsler 230V/5A für
Sammelstörmeldung und Hochwasseralarm
> potentialbehafteter Wechsler 230V/2A
zur Ansteuerung einer Warnleuchte
> elektronischer Summer, quittierbar
> variable Alarmverzögerung
> Akku-Ladeschaltung für netzunab-
hängigen Hochwasseralarm durch
optionalen Akku
Die Steuerung ist anschlussfertig,
nullspannungssicher und entspricht
den EU EMC- und Niederspannungs-
richtlinien.
