JUNG PUMPEN Pumpenschacht SKS-D 1000-D50 - Art. JP50304
Artikel-Nr.: JP50304
inkl. MwSt.
20% MwSt zzgl. Versand
Teilen via
- Auf Lager
Technische Daten

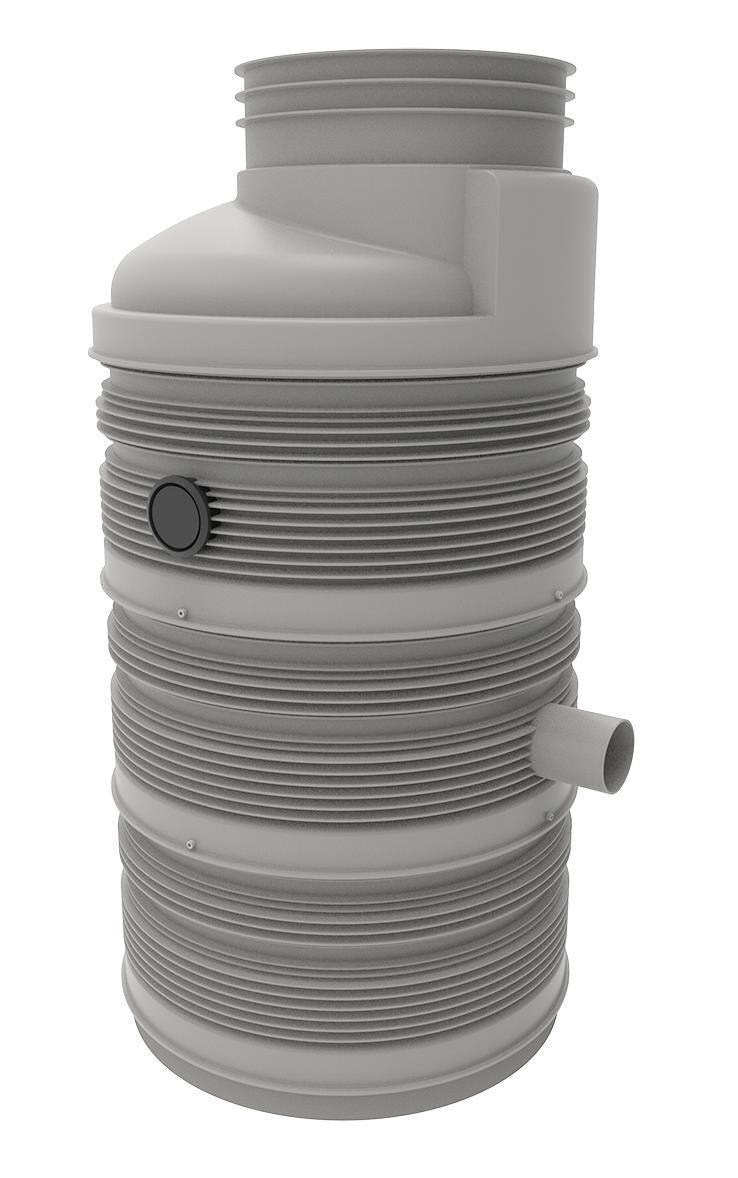

JUNG PUMPEN Pumpenschacht SKS-D 1000-D50
PENTAIR JUNG PUMPEN
Kunststoffschacht SKS-D 1000-D50
Art.Nr. JP50304
Auftriebssicherer und grundwasserdichter
Pumpenschacht aus Polyethylen (PP) nach
EN 13598-2, optional befahrbar bis
Klasse D 400. Schacht mit Steiggang zur
Aufnahme von 2 Schmutzwassertauchpumpen.
Die Segmentbauweise erleichtert die
Montage vor Ort.
> Unterteil mit Rohrstutzen OD/DN 160
für den Zulauf, 2 Muffen DN 100 für
Lüftung/Kabelrohr und Edelstahl-
Druckstutzen R 2 Zoll.
> Konus 1000/625
> Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm
Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.
Kupplungsfüße, Druckleitungen DN 50
(Edelstahl), Kugelrückschlagventile DN50
(Grauguss), Wartungsschieber DN 50
(Edelstahl) und Spülanschlussmöglichkeit
sind bereits im Unterteil montiert.

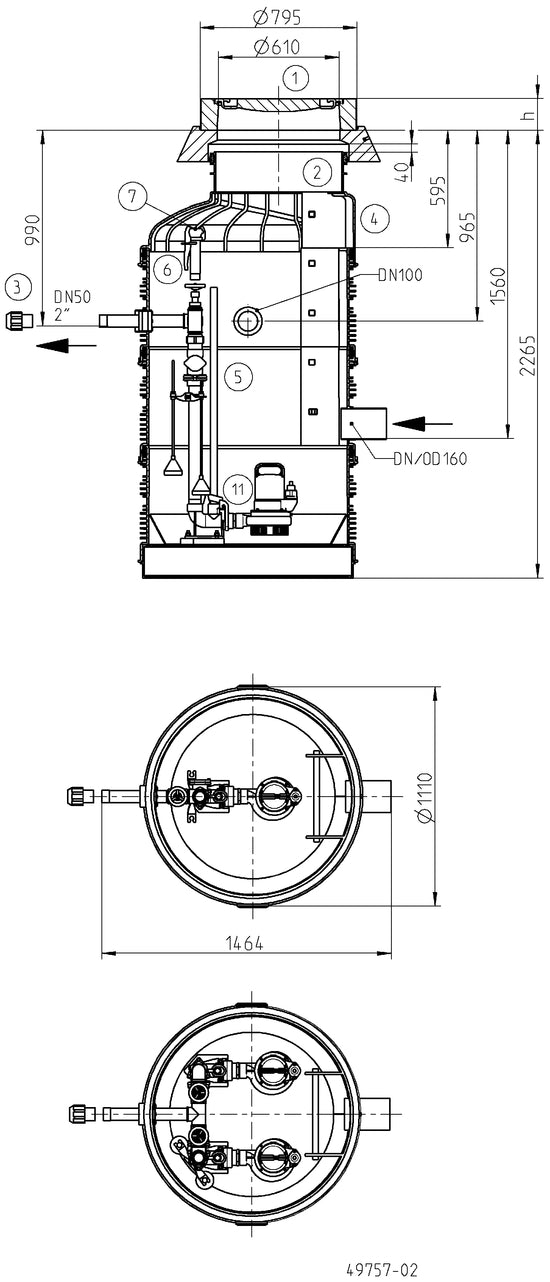

Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
2275 mm - Gesamthöhe
1570 mm - Sohle-Zulauf von oben
0995 mm - Sohle-Druckstutzen von oben
1372 l - Behältervolumen
304 kg - Gewicht

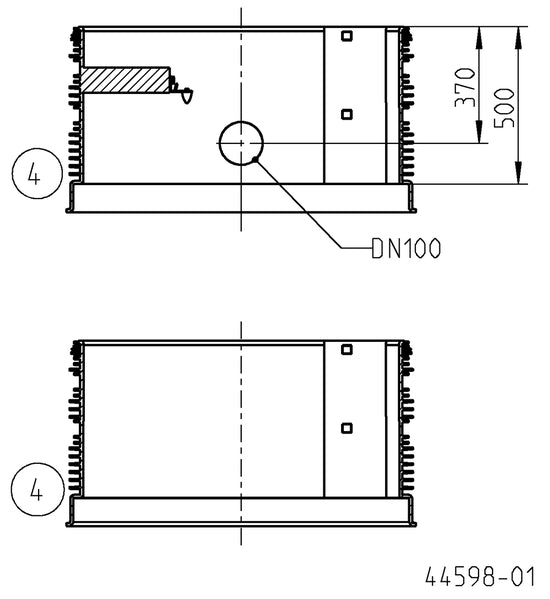

Die Standardeinbautiefe von 2,27 m lässt
sich durch Einsatz von Schachtverlänge-
rungen PSV-D bis auf 4,90 m vergrößern.
Einheit : Stk
Artikelnr. : JP50304
