KSB Fertigpumpstation CK800 E NS 32-1 ex mit 1 Amarex N S 32-160/02 YLG-160 Art. 29130850
Artikel-Nr.: 29130850
Teilen via
- Auf Lager
Technische Daten

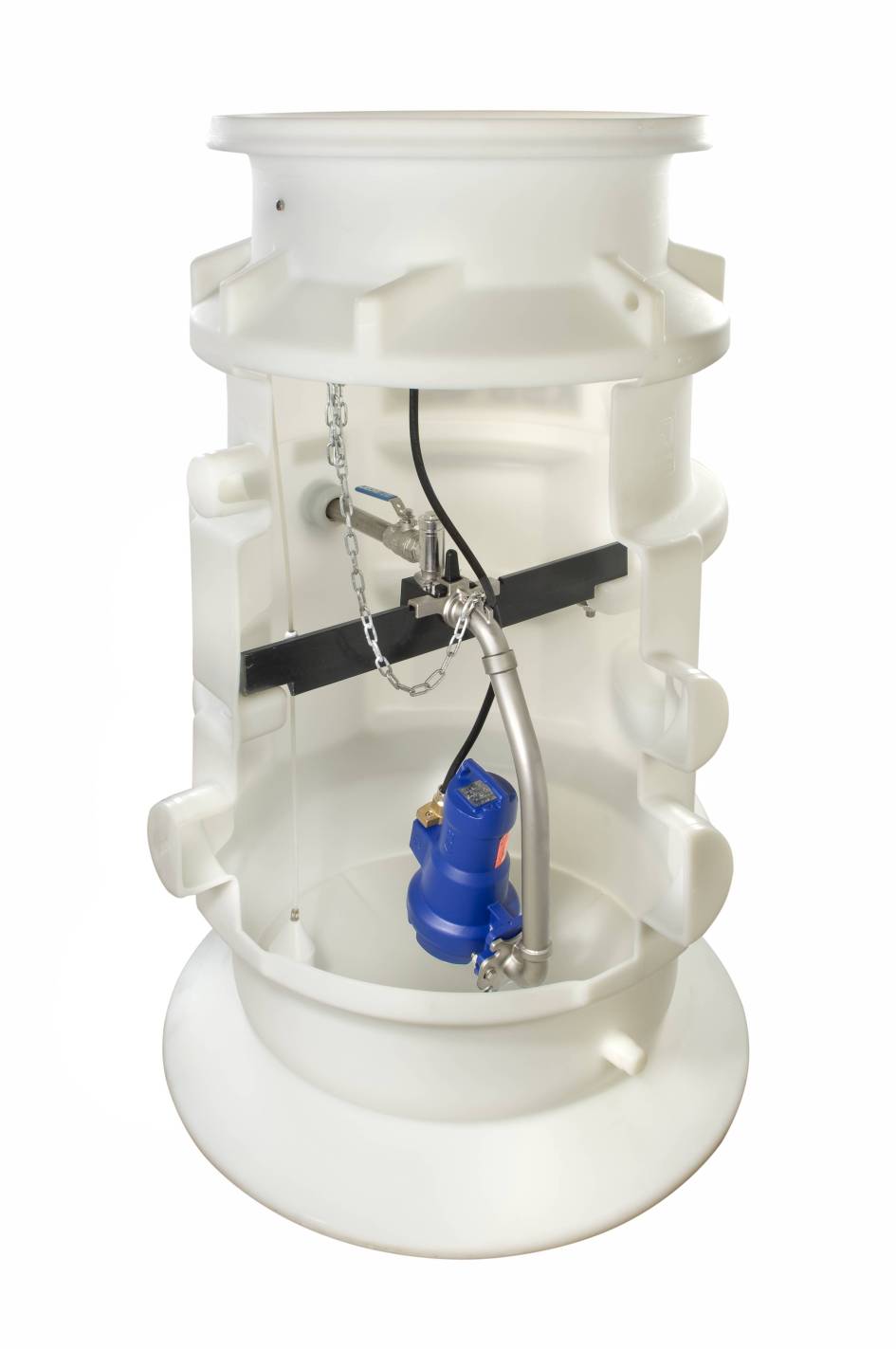

Anschlussfertige Einzelpumpstation, Pumpenschacht für Erdeinbau aus mit einer Abwassertauchmotorpumpe Amarex N in Ex-geschützter Ausführung, komplett mit Rohrleitungen und Armaturen. Pumpe mittels Kette problemlos von oben einzubringen bzw. herauszuziehen.
Fördermedium: _________________________
Förderstrom: ________ m3/h
Förderhöhe: _________ m
Lieferumfang der Pumpstation:
Pumpenschacht aus Polyäthylen mit Überwasserkupplung, korrosionsfrei, auftriebssicher, nach DIN 1986-100, EN 752, EN 476.
Schachtdurchmesser: 800 mm
Schachttiefe: 1820 mm (mit Abdeckung)
Schachtabdeckung: 600 mm entspr.DIN 1229/EN 124, Klasse A15 (begehbar)
Zulauf: Zulaufmuffen 3 x DN 150, 1 x DN 200 höhenversetzt,verschlossen
Druckleitungsanschluss: DN 32, Klemmverbindung PE-HD 40
Entlüftung und Kabelzuführung 2 Anschlussstutzen DN 100, verschlossen (gegenüberliegend)
Rohrleitung bestehend aus:
Traverse mit Kupplungsteil zur Aufnahme
der Rohrleitung: Polyurethan
Kugeleckventil: Edelstahl
Kugelhahn: Edelstahl
Druckrohr: Edelstahl
Spülanschlussmöglichkeit: Rp 1 1/4"
Schaltgerät:
Schaltgerätetyp: LevelControl
Ausführung: BC1 400 DPEO 040
in Kunststoffgehäuse, Schutzart IP 54, für Innenraummontage.
Anzeigeleuchten und Bedienfeld:
Hochwasseralarm
integrierter Alarmsummer 85 dB(A)
Betriebsstundenzähler / Schaltspiele je Pumpe
Spannungsmessung, Phasenüberwachung
Anzeige des Wasserstands
potentialfreier Kontakt für Sammelstörmeldung
Motorschutzschalter je Pumpe
Wasserstandsabhängige Niveausteuerung pneumatisch (Staudruckverfahren), einschl. Tauchglocke sowie 10 m PVC-Luftschlauch.
Betriebsspannung: 400 V
Netzfrequenz: 50 / 60 Hz
Steuerspannung: 24 V DC
Einschaltart: direkt
Pumpe:
1 KSB Tauchmotorpumpe in Graugussausführung mit thermischem Motorschutz und zweitem Sicherungskreis zum Anschluss an ein Thermistorauslösegerät mit Wiedereinschaltsperre und 10 m Anschlusskabel
Baureihe Pumpe: Amarex N
Baugröße Pumpe: S 32-160/002 YLG-160
Laufrad: off.Mehrschaufelrad
Schneideinrichtung: mit
Werkstoffe:
Pumpengehäuse: EN-GJL-250
Zwischengehäuse: EN-GJL-250
Laufrad: EN-GJL-250
Schneideinrichtung: 1.2080 (K100)
Pumpen-/Motorwelle: 1.4021
Wellendichtung
pumpenseitig: GLRD SiC / SiC
motorseitig: Wellendichtring NBR
mit Flüssigkeitsvorkammer gefüllt mit umweltfreundlichem nicht toxischem Paraffinöl
Betriebstemperatur: max. 40 oC
Schutzart: IP 68
Explosionsschutz: Ex d IIB T4 Gb
Nennspannung: 400 V
Netzfrequenz: 50 Hz
Motorleistung P1: 2.05 kW
Nennleistung P2: 1.5 kW
Nennstrom: 3.4 A
Drehzahl: 2900 1/min
Einschaltart: direkt
Gesamtgewicht: 197 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: CK 800 E
Baugröße: NS 32-1 ex
Artikelnummer: 29130850
EAN/GTIN: 4031932141079
Materialpreisgruppe: RL
