Frequenzumrichter 5,5kW / IP20

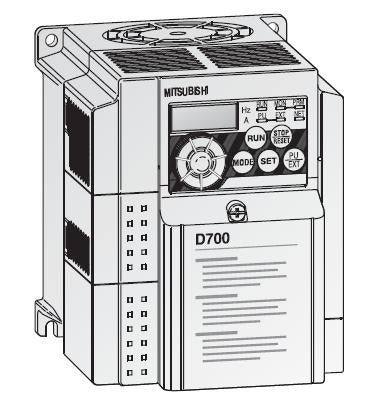

Mitsubishi Electric FR-D740-120-EC

Die Frequenzumrichter der FR-D700-Serie setzen Akzente auf dem Gebiet der Kleinstantriebe und erleichtern den Einstieg in die moderne drehzahlvariable Antriebstechnik.
Sie zeichnen sich durch ihre ultrakompakte Baugröße sowie durch zahlreiche Technologiefunktionen aus. Die FR-D700- Serie eignet sich daher perfekt zur Lösung
von Standard-Antriebsaufgaben unter beschränkten Platzverhältnissen.
Durchdachte Funktionen und Geräteeigenschaften, wie z. B. die vereinfachte Verkabelung
dank Federkraftklemmen, das integrierte Digital Dial mit LED-Anzeige, die hervorragende Leistungsausbeute im niedrigen Drehzahlbereich sowie die integrierte Not-Aus-Funktion machen den FR-D700 zum neuen Standard in der Ultra-Kompaktklasse.
Der FR-D700 ist auf Grund seiner einfachen Bedienbarkeit besonders vorteilhaft für Standardanwendungen. Die eingebaute Bedieneinheit mit dem Digital Dial ermöglicht die effiziente Eingabe aller notwendigen Antriebsparameter. Dies bedeutet für den Anwender Zeitersparnis und damit Kostenreduzierung.
Somit ist der FR-D700 sowohl bei einfachen als auch bei anspruchsvolleren Anwendungen
die richtige Wahl. Typische Einsatzbeispiele sind dabei Zuführ- und Förderantriebe, Bearbeitungsmaschinen oder Tor- und Türantriebe.
Die ultra-kompakten FR-D700 können direkt nebeneinander montiert werden. Eine Variante der FR-D700- Serie erlaubt eine effektive und Platz sparende Wärmeabfuhr über eine ca. 1 cm dicke Kühlplatte( Flatplate , bis 3,7 kW).
Neben zusätzlichen Bedieneinheiten sind vielseitige Optionen und eine Reihe nützliches
Zubehör für diese Frequenzumrichterserie verfügbar.

Technische Merkmale:
- Frequenzumrichter zur stufenlosen Drehzahlregelung für ein Vielzahl von Anwendungen wie z.B. Pumpen, Lüfter, Pressen, Förderbänder, industrielle Waschmaschinen und automatische Regalsysteme
- Ausgeführt als sog. Spannungszwischenkreisumrichter mit neuester Prozessor- und IGBT-Technologie (5. Generation).
- Regelungsarten: V/f, optimaler Erregerstrom, Vektor
- Gefertigt und zertifiziert nach ISO 9001 Qualitätsstandard bzw. ISO 14001 Umweltstandard.
- Spezifizierte Lebensdauer von mindestens 10 Jahren bei 80% effektiver Nennlast und 40°C Umgebungstemperatur durch speziell gefertigte Komponenten.
- Automatische Energie-Optimierungsregelung über spezial OEC Asic für max. Motorwirkungsgrad im Schwachlastbetrieb.
Normen und Standards:
- CE-Kennzeichnung für den freien Warenverkehr innerhalb des Europäischen Wirtschaftsraumes, gemäß NS- und EMV-Richtlinie
- Weitere Zulassungen:
UL/ cUL / CCC / GOST (Zertifikat zur Belieferung der Russischen Föderation).

Funkentstörung:
Die Serie wird nach folgenden EN Normen geprüft.
- Konformität nach Produktnorm EN 61800-3
- Konformität nach EMV-Richtlinie 89 / 336 / EWG und Niederspannungsrichtlinie 73 / 23 / WEG); EN 61000-6-3 (EN50081-1) Störaussendung; EN 61000-6-2 (EN 50082-2) Störfestigkeit.
- Integrierter EMV Filter nach EN 55011 Industrieumgebung (2. Umgebung, Gruppe 2), abschaltbar; öffentliche Haushalte (1. Umgebung, Gruppe 1) mit Option.

Bedienung:
- Integrierte abnehmbare Bedien- und Programmiereinheit mit 4-stelliger
7 Segmentanzeige; Kopierfunktion und Digital Dial Operator für schnelle Inbetriebnahme.
- Wahlweise Anzeigemöglichkeit im Display von: Motorfrequenz (Hz), Motorstrom (A), Motorspannung (V), Leistung (kW), Leistungsbilanz (%, kWh, euro;), Betriebsart, Drehrichtung sowie I/O Status.
- Optional: abnehmbare Bedien- und Programmiereinheit mit Klartextanzeige, Operator und Kopierfunktion, programmierbar in mehreren Ebenen und mehreren Sprachen.

Standardfunktionen:
IPF Funktion: Weiterführung des Betriebs bei kurzzeitigem Netzausfall, indem der austrudelnde Motor wieder synchronisiert und auf den Sollwert beschleunigt wird .
Anti-Windmühlenfunktion: sanfter Anlauf eines bereits rotierenden Motors auch in Gegenrichtung
Ausfallschutz durch zwischenkreisgeführte Ausgangsfrequenz.
Dezentrale E/A: Umrichter eigene E/As können über ein Netzwerk ausgelesen und geschaltet werden.
Hochwertiger kugelgelagerter Gerätelüfter mit selektiver Drehzahlüberwachung; inkl. einfacher Austauschmöglichkeit im Servicefall.
Parametrierung von bis zu 3 Sperrfrequenzen mit definierter Bandbreite zum Ausblenden von Resonanzen.
Stufenlose variable/dynamische Taktfrequenz bis max. 14,5 kHz; Soft PWM Regelung zur Motorgeräuschminimierung bei niedriger Taktfrequenz.
Schalten am Umrichter-Ausgang; Betriebsstundenzähler; min. und max. Drehzahlbegrenzung; Rampenfunktion; Motorfangschaltung; Gleichstrombremse; Motorthermistoreingang; Mehrmotorenbetrieb möglich; 2. Motorparametersatz; automatische Netz/Frequenzumrichter Umschaltung (Bypassbetrieb); gleiche Motorleistung wie bei direktem Betrieb am Netz; Keilriemenüberwachung; Selbstdiagnose mit Voralarm; Service Timer für z.B Anlagenüberwachung; freie Parameter, z.B zur Definition der Anlagennummer;


Schutzfunktionen:
Elektronisch-thermischer Motorschutz; Kippschutz; kurz- und erdschlussfest; Überstromschutz; therm. Frequenzumrichterschutz; Unter- und Überspannungsüberwachung, auch beim Bremsen; Phasenausfallüberwachung; PTC Auswertung.
Netzwerkanbindungen:
LonWorks, Profibus/DP, DeviceNet, CC-Link, Ethernet, SSCNET, CANopen

Anschlussklemmen:
kurzschlussfeste Hilfsspan.: 5V (max. 10mA); 10V (max. 10mA); 24V (max. 100mA)
12 digitale Eingänge frei belegbar und SPS kompatibel, z.B: Start/Stopp, Schnellhalt/Motorfreilauf/Gleichstrombremse, Quittierung, 15 Festdrehzahlen, elektr. Motorpotentiometer, HAND-AUTOMATIK
5 digitale Ausgänge (Open Collector); 43 Funktionen frei konfigurierbar.
2 analoge Ausgänge ( 0-10V DC / 0(4)-20mA); 18 Funktionen frei konfigurierbar z.B. Betrieb, Frequenz-Erreicht Signal, Netzausfall, Überlast, Frequenz-Erkannt Signal
3 analoge Eingänge:
2x 0 bis 5VDC / 0 bis 10VDC oder 0(4) bis 20mA; 1x 0 bis ±5VDC / 0 bis ±10VDC
2 analoge Ausgänge:
1x 0 bis 10VDC, 1x 0(4) bis 20mA
2 Relais Ausgänge (Wechsler)
230V AC / 0,3A oder 30V DC / 0,3A
2 serielle Schnittstellen (1xRJ45, 1xTerminal, Multidrop bis zu 32 Umrichter)
RS485 (300 bis 38400 Baud) bis max. 500m
weitere E/A über Optionskarte möglich

Nenndaten:
Eingangsspannung: 3-phasig, 380-480 V AC, -15%/+10%
Ausgangsspannung: 3-phasig AC, 0 V bis Anschlussspannung
Ausgangsfrequenz: 0,2- 400 Hz
Drehmoment bei Bremsung mit Rückspeisung: 100%kontinuierlich/150%für 60 s
Vibrationsbelastung: Max.5,9m/s (0.6g)
Leistungsdaten:
Motornennleistung [kW] 5,5 (7,5)
Ausgangsleistung [kVA] 9,1
Gerätenennstrom [A] 12,0 (14,4)
Überlastfähigkeit
150%des Gerätenennstroms für 60 s; 200%für 0,5 s

Abmessungen in mm: 220x150x155 (BxHxT)
Gewicht in kg: 3,1
Schutzart: IP20
Farbe: Anthrazit


Fabrikat: Mitsubishi Electric
Typ: FR-D740-EC
Artikel Nr: 212419
oder gleichwertig.
