SOLTEC Dreiecksstütze 15 °, VERTIKALE Montage Magnelis®
Technische Daten

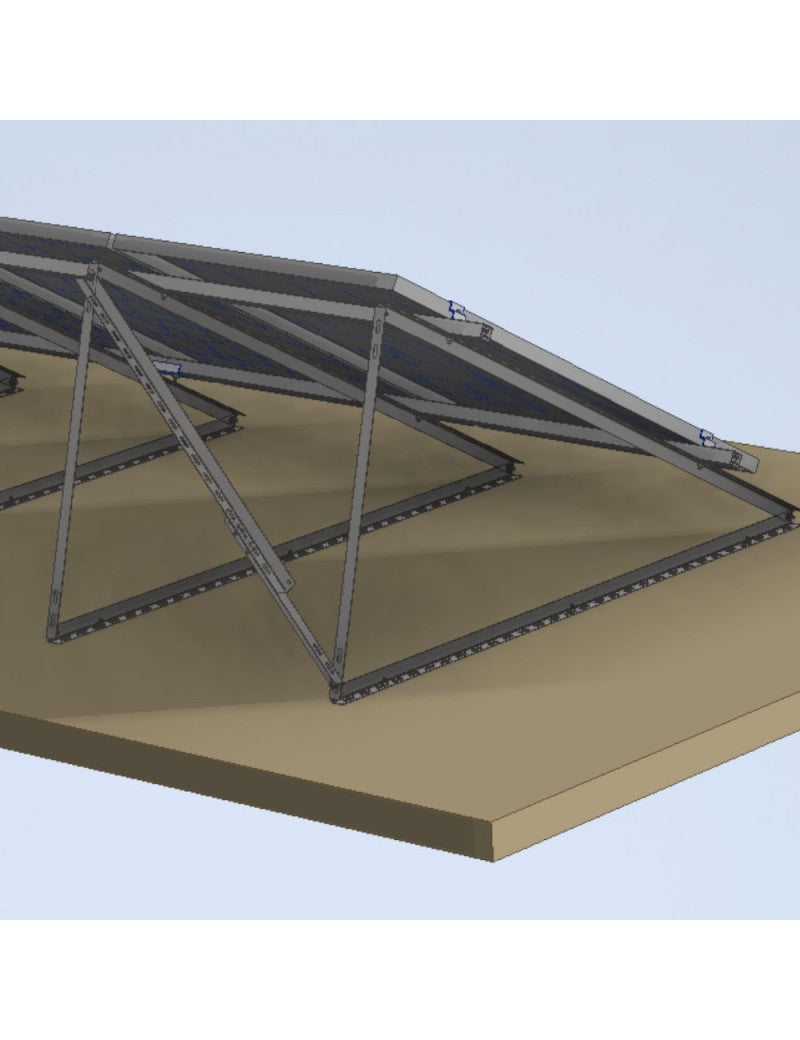

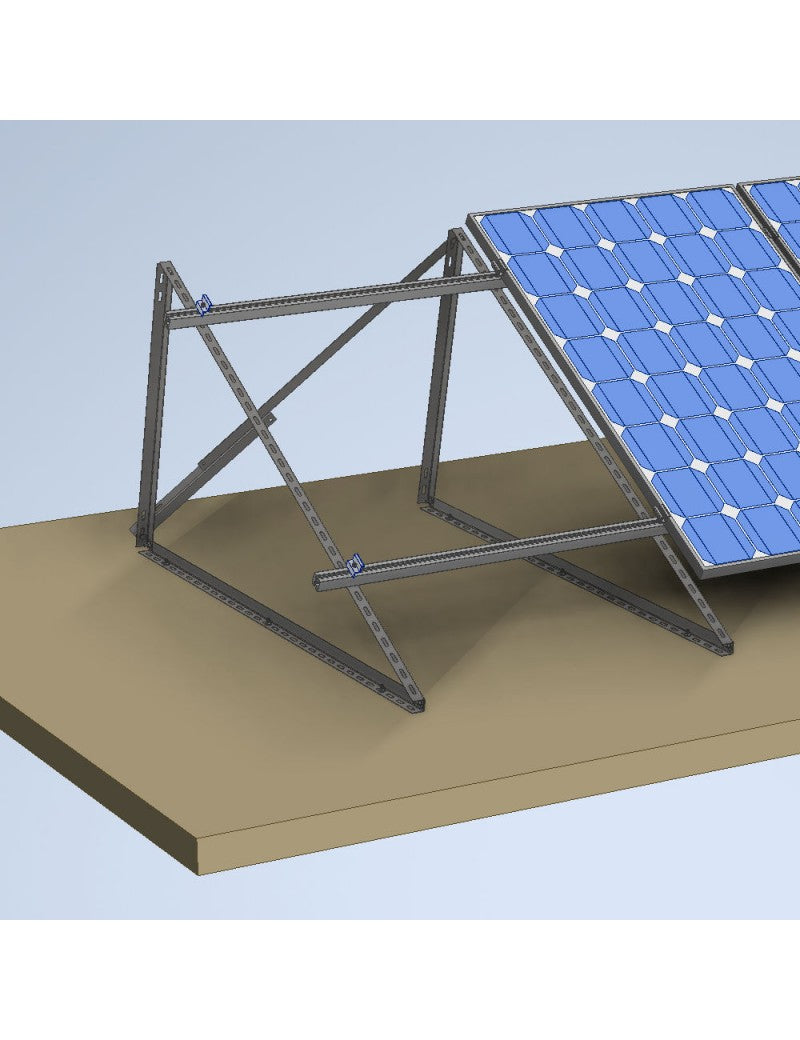

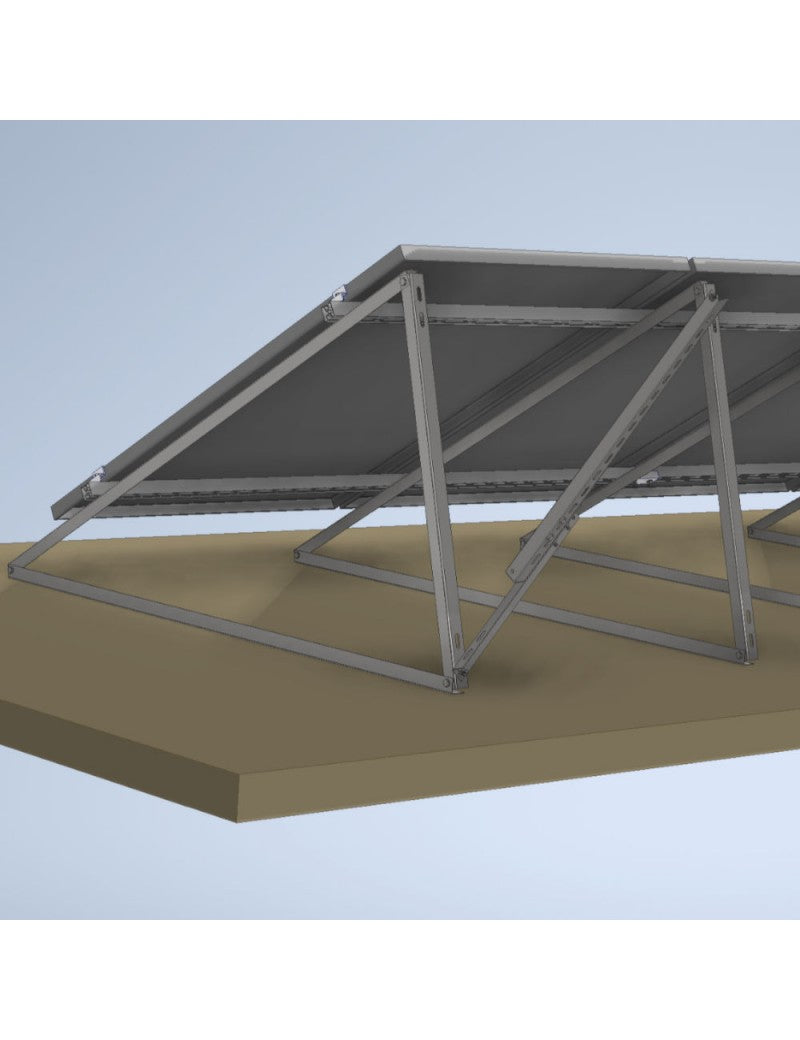

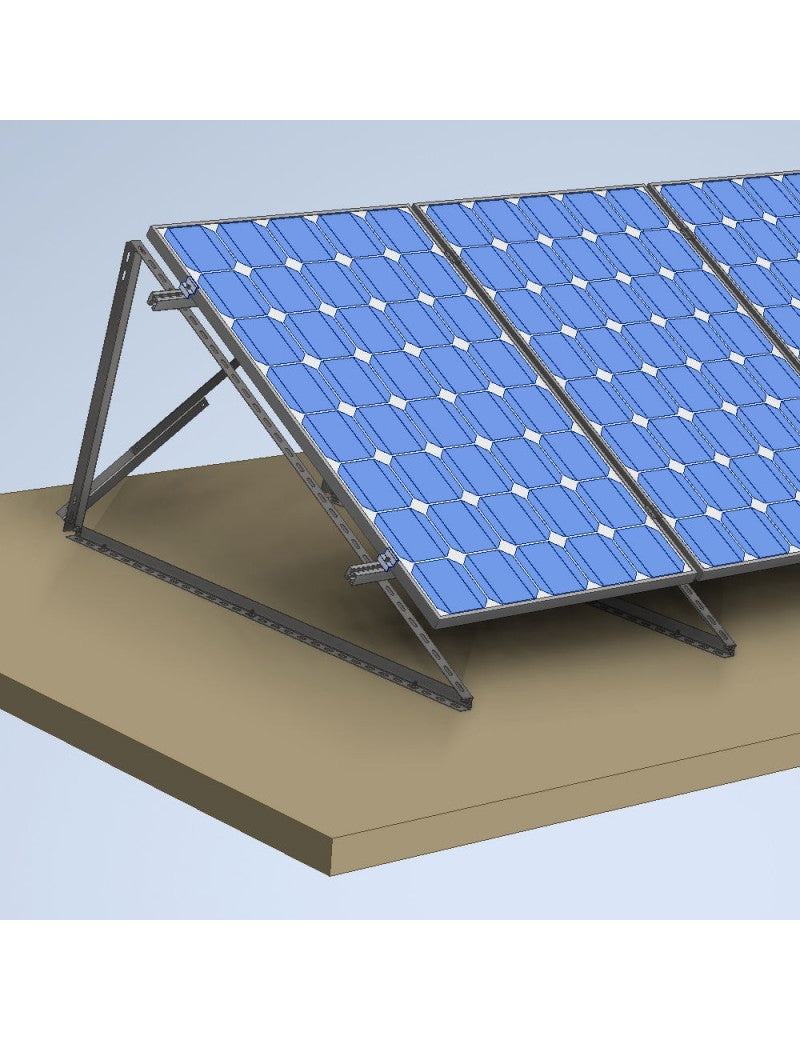

Dreiecksstütze ermöglicht die vertikale Installation von Photovoltaikmodulen auf einem Flachdach oder einem Dach mit leichter Neigung.Der Neigungswinkel von PV-Modulen beträgt 15°.
Spezifikation:
- DREIECKSSTÜTZE 15 VERTIKAL M
- Neigungswinkel von Modulen:15°
- Orientierung der PV-Module: vertikal
- Material: Stahl S350GD + ZM310 (Magnelis®-Beschichtung)
- Maße des Winkels:39 x 39 x 2 mm
- Schrauben M10 x 25: Edelstahl A2
- Muttern M10: Edelstahl A2

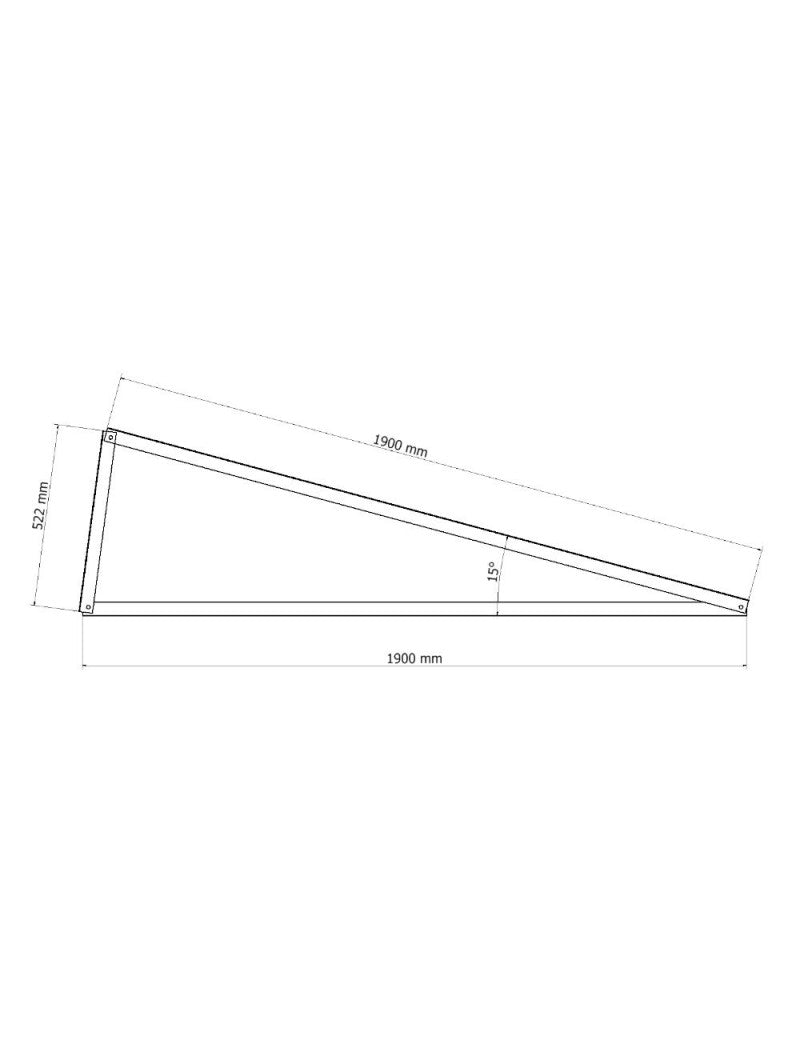

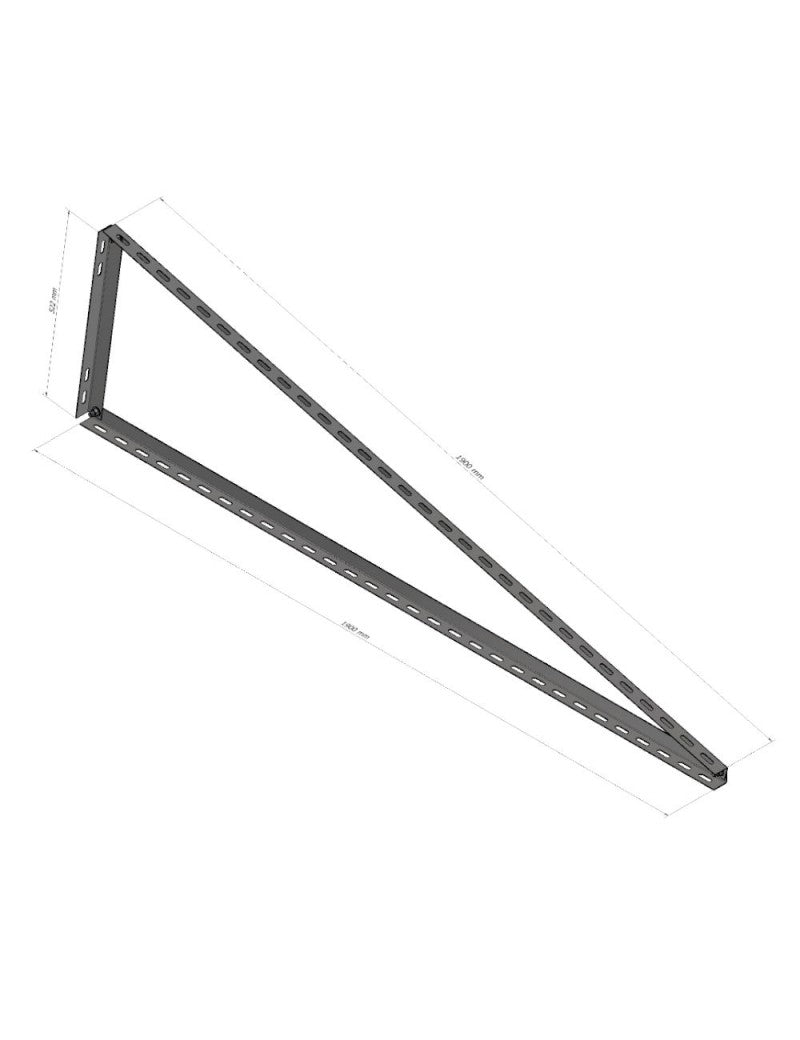

- Maße der Dreiecksstütze: 1900 x 522 x 1900 mm
- Gewicht:4,8 kg
Lieferumfang:
Winkel L=1900 mm - 2 Stk.
Winkel L = 522 mm - 1 Stk.
Sechskantschraube M10 x 25 - 3 Stk.
Flanschmutter M10 - 3 Stk.
HINWEIS! Für jede Reihe von Dreiecksstützen sollten mindestens zwei Verbände von Magnelis® verwendet werden
- Konstruktionen
|
- Winkelmaß
|
- Elemente
|
- Exzenter
|
- Winkelmaß Montage
|
- Senkrecht
|
- Neigungswinkel [Grad]
|
- 15
|
- Gewicht [kg]
|
- 4.8
|
