Technische Daten

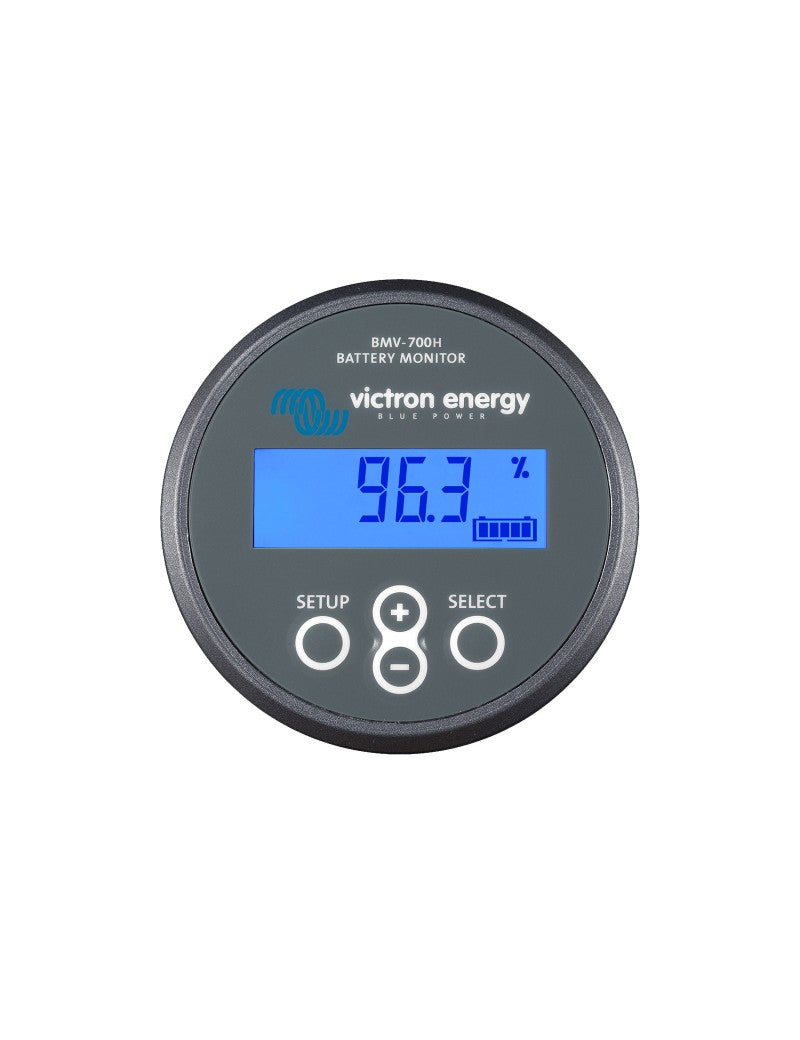

Victron Battery Monitor BMV-700H

Der BMV-700H ist ein Präzisions-Batteriemonitor, der speziell für Systeme mit hohen Batteriespannungen von 60 bis 385 V entwickelt wurde. Dieser Batteriemonitor berechnet den Batterieladestatus und verfolgt die von der Batterie verbrauchten Amperestunden, indem er den Strom integriert, der in die Batterie ein- oder ausströmt.

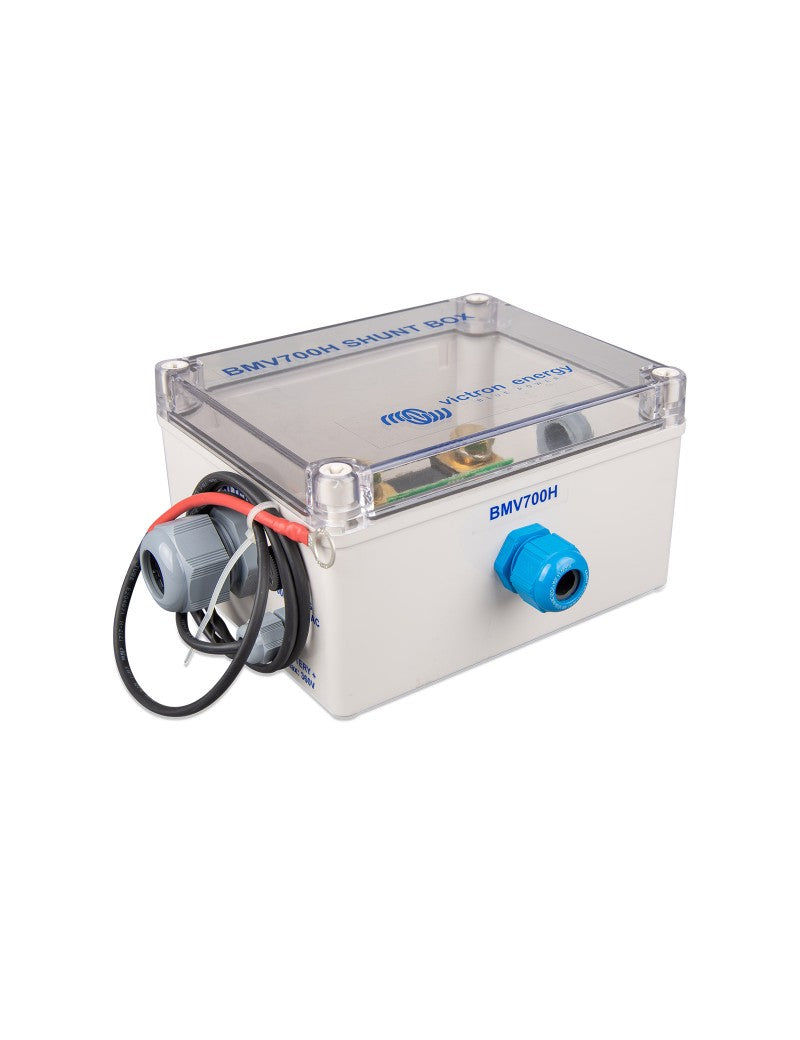

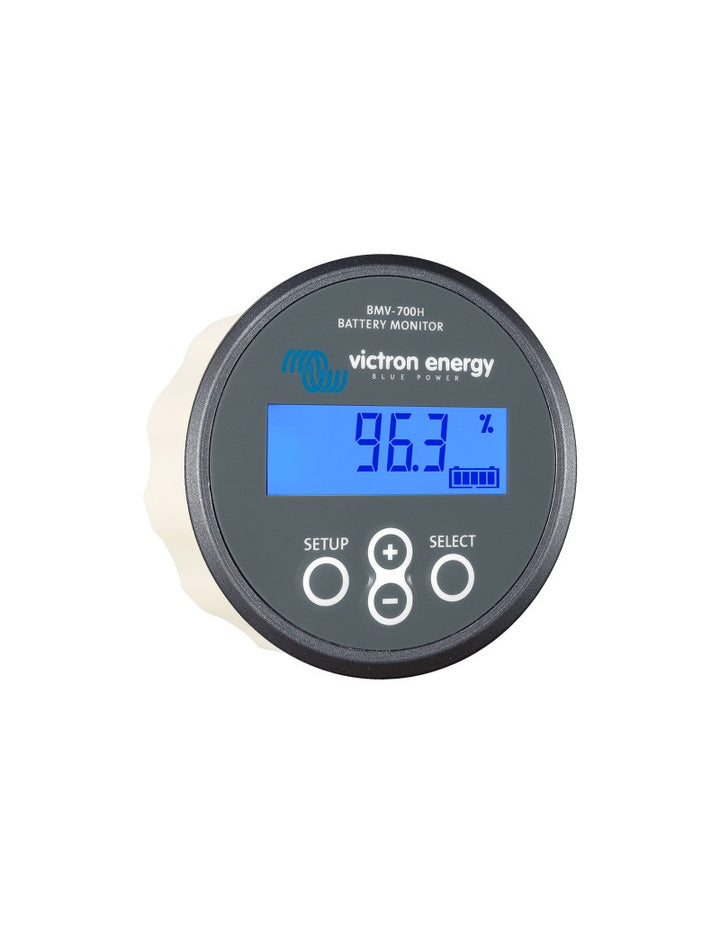

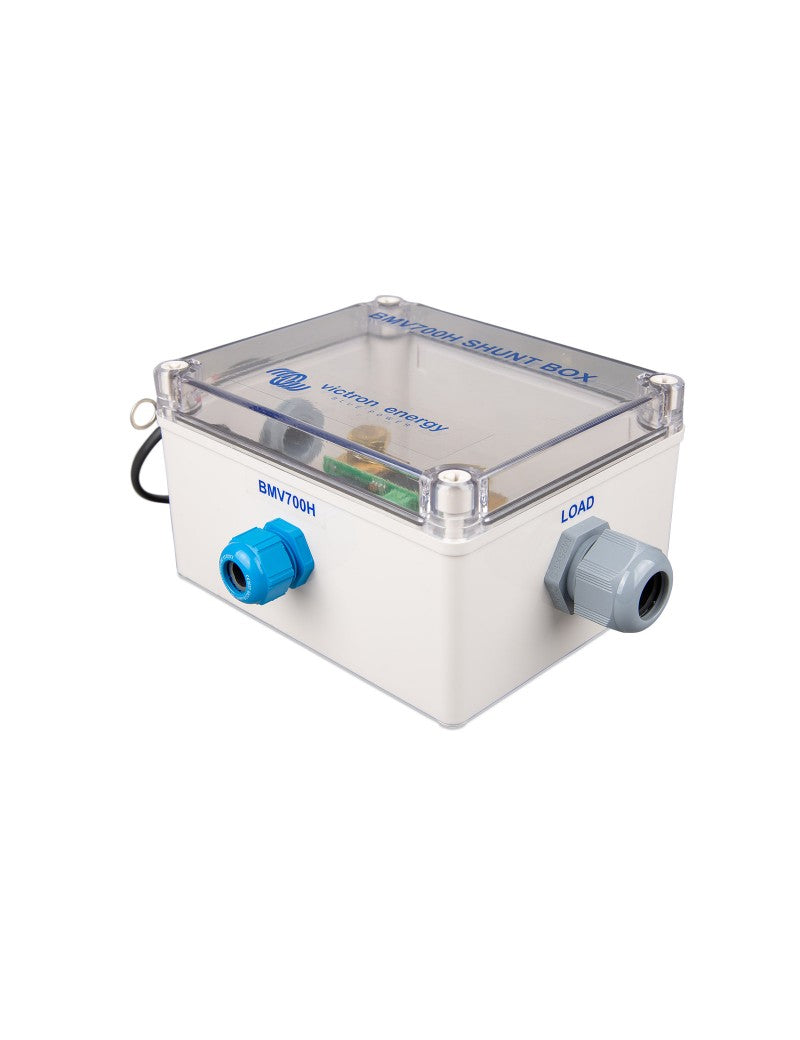

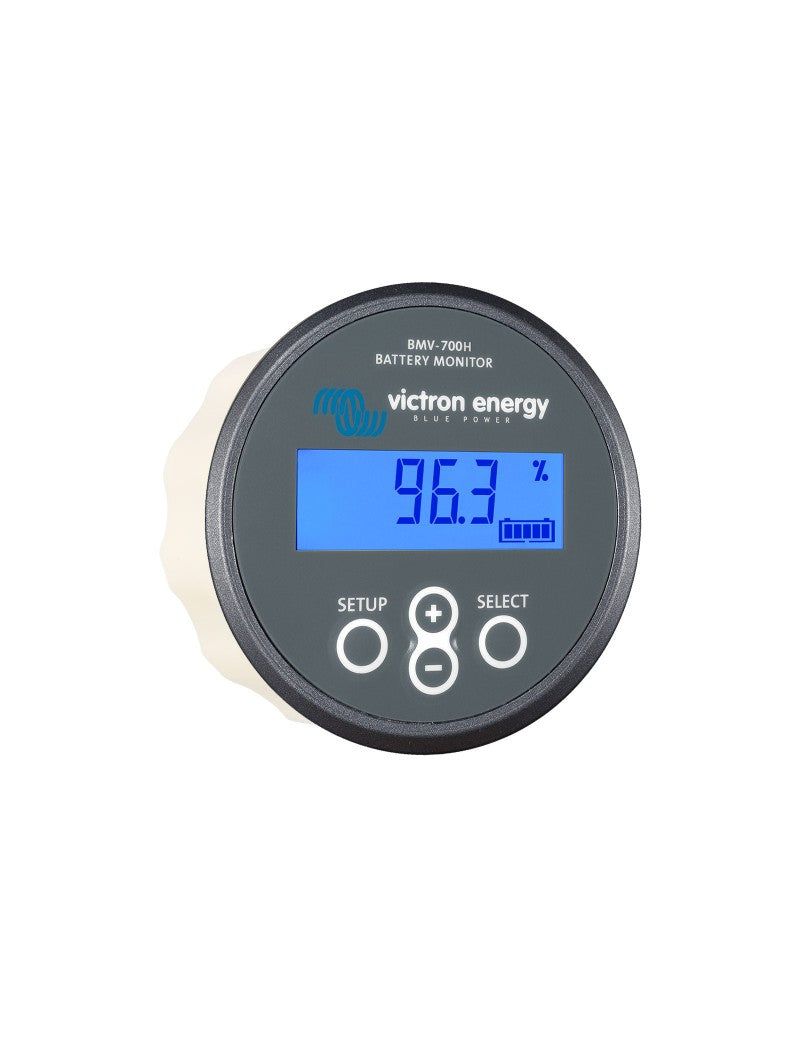

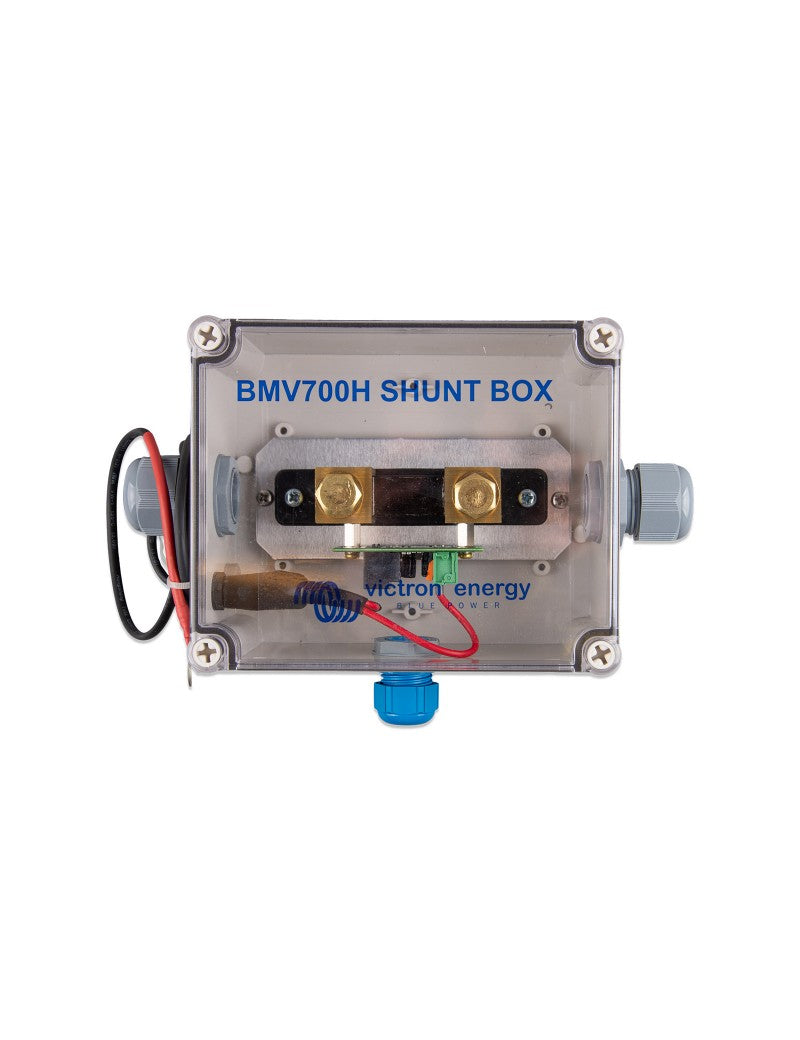

Es ist mit einem runden Kopf, quadratischer Rahmenkappe, Schraubmontagering, 10 Meter UTP RJ12-Kabel, Stromkabel mit Sicherung und Shunt 500 A/50 mV ausgestattet.Wegen Verwendung von Hochspannung ist der Shunt in einem speziellen Gehäuse untergebracht.

Spannungsbereich 60 bis 385 V DC

ŻEs werden keine zusätzlichen Teile benötigt.Hinweis: Nur für Systeme mit geerdetem Minus geeignet (Batteriewächter nicht vom Shunt getrennt).

Einfach zu installieren

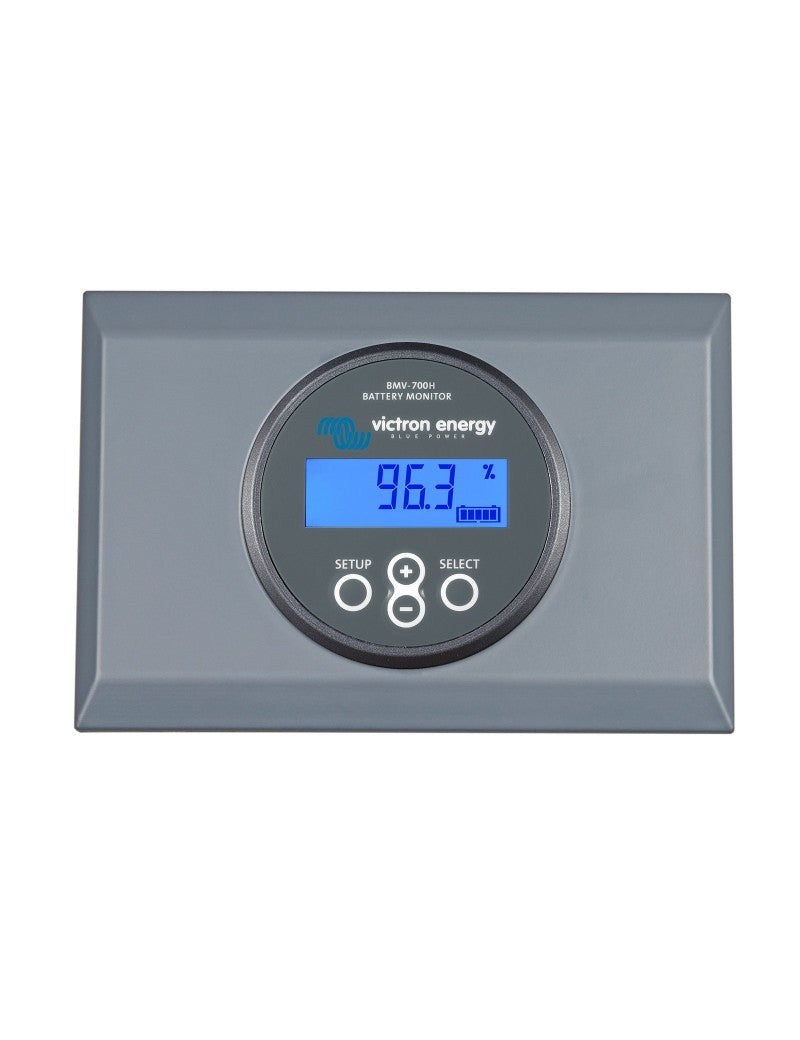

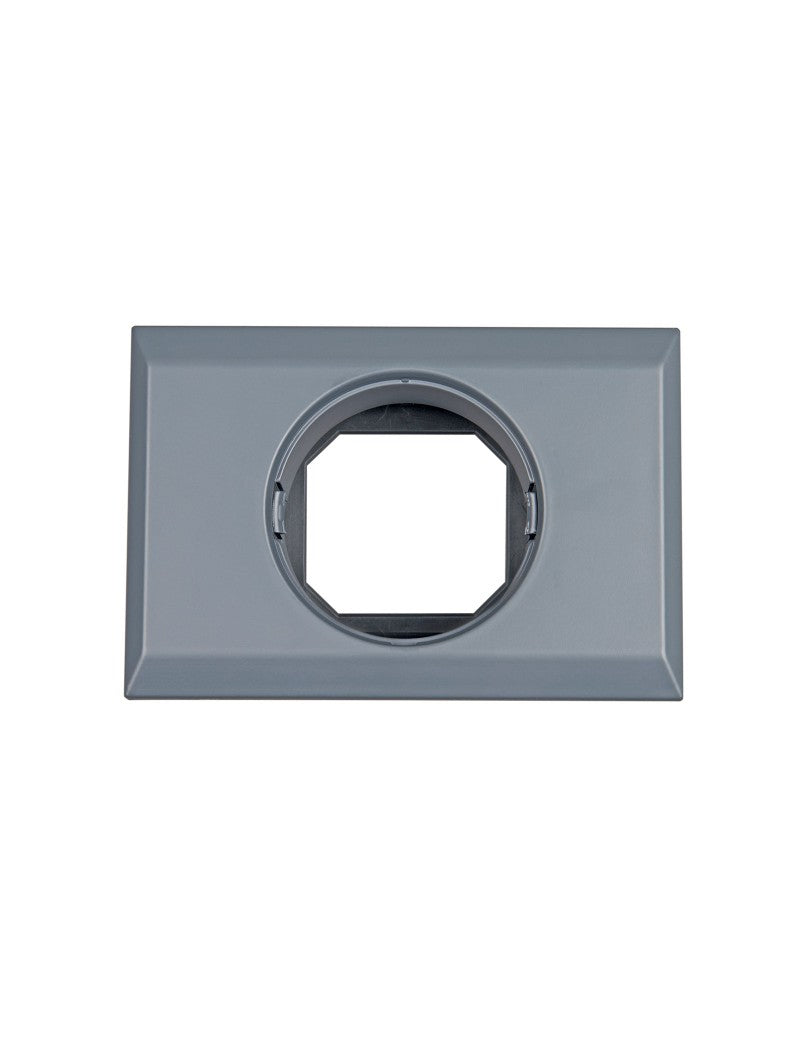

Alle elektrischen Verbindungen führen zur Schnellanschlussplatine am Strom-Shunt.Der Shunt wird mit einem Standard-RJ12-Telefonkabel an den Monitor angeschlossen.Im Lieferumfang enthalten: RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m).Es werden keine weiteren Komponenten benötigt.Im Lieferumfang enthalten sind außerdem ein separater Frontrahmen für eine quadratische oder runde Anzeige sowie ein Sicherheitsring für die Rückseitenbefestigung und Schrauben für die Frontmontage.

Besondere Merkmale des Produkts:

Überwachung der Batteriespannung, des Stroms, der Leistung, der verbrauchten Amperestunden und des Batterieladezustands

Verbleibende Zeit bei aktueller Entladungsrate

Programmierbarer visueller und akustischer Alarm

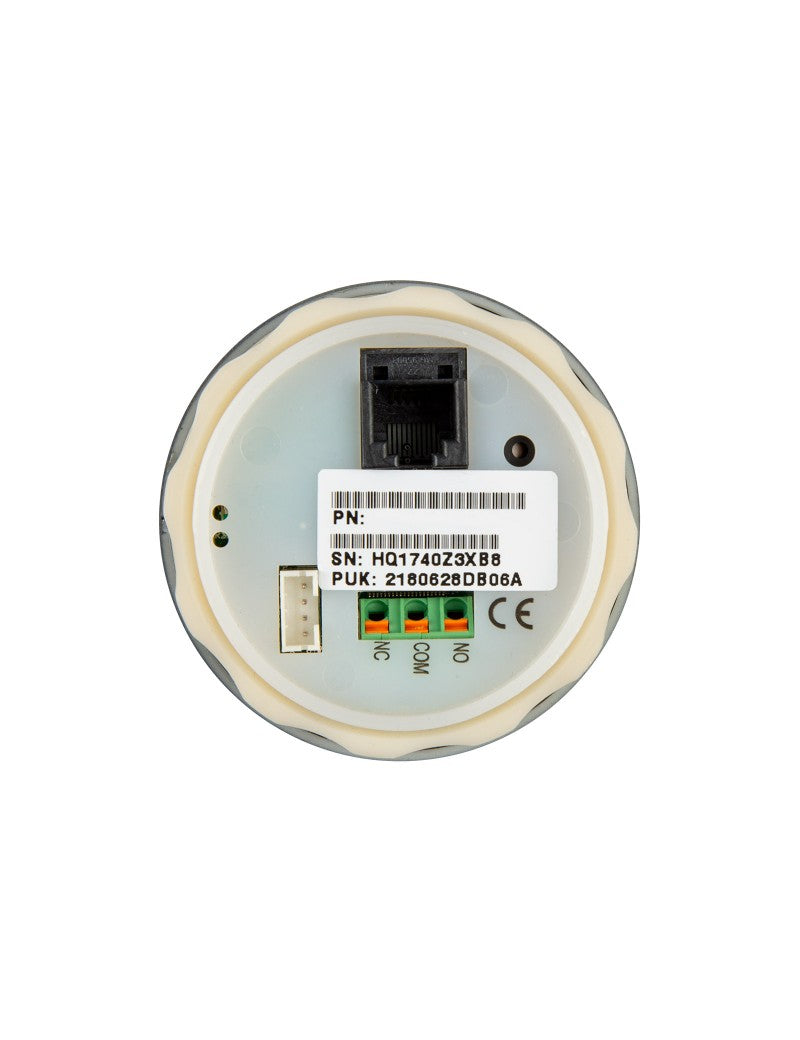

Programmierbares Relais zum Abschalten unkritischer Lasten oder zum Starten des Generators bei Bedarf

Schnellkupplung 500 A und Anschlusssatz

Shunt bis zu 10 000 A wählbar

Kommunikationsport VE.Direct

Ereignisverlauf zur Bewertung der Nutzungsmuster und des Batteriezustands

Breiter Eingangsspannungsbereich:60 - 385 V

Hohe Strommessauflösung:10 mA (0,01 A)

Geringer Stromverbrauch:2,9 Ah monatlich (4 mA) bei 12 V und 2,2 Ah monatlich (3 mA) bei 24 V

Auf der Registerkarte Support finden Sie ein Video-Tutorial zur Installation des Monitors der BMV-7XX-Serie
und zur Optimierung der Synchronisationsparameter.
