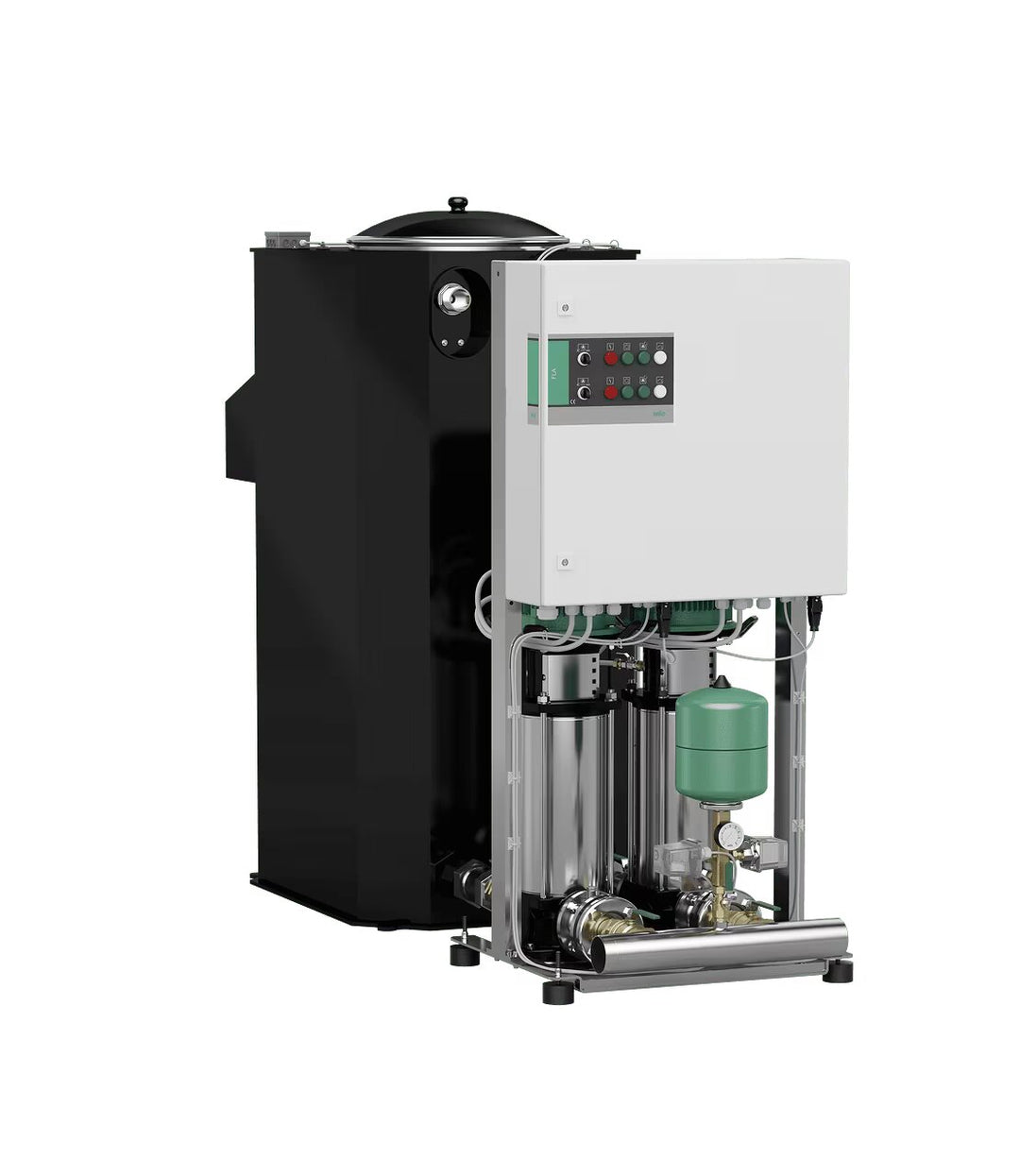

WILO Druckerhöhungsanlage FLA Compact-2 Helix V 2205 DS10 Art. 2540140
Artikel-Nr.: 2540140
- Auf Lager
Druckerhöhungsanlage als vollautomatische Doppelpumpen-Kompaktanlage (100 % Redundanz) für Feuerlöschzwecken nach DIN 14462, bestehend aus:
Vorbehälter (540 l) mit TZW-Zulassung für Wasserzulauf. Normalsaugende, vertikale mehrstufige Edelstahl-Hochdruckkreiselpumpen mit Drehstrommotor. Wellenabdichtung durch Kartuschen-Standardgleitringdichtung (Helix-Pumpen). Membrandruckgefäß (Inhalt 8 l), integrierte Rückflussverhinderer, saug- und druckseitige Absperrarmaturen (gegen unbefugtes Betätigen gesichert), Druckschalter und Manometer zur automatischen Anlagensteuerung. Serienmäßig mit Pumpenschutz mittels Mindestmengenabnahme über Bypass-Schaltung ohne Hilfsenergie.
Schaltgerät FLA für Feuerlöschanlagen nach DIN 14462, ausgelegt gemäß TÜV-Anforderungen.
Schaltgerät integriert in Stahlblechgehäuse, lackiert in RAL 7035. Mit eingebautem Motorschutz nur zur Signalisierung von Störungen. Im Testlauf ist der Motorschutz aktiv.
Schalter für Hand-Automatik-Betrieb. Im Automatikbetrieb Schaltung der Pumpen durch Druckschalter, erweiterbar auf bis zu 8 Kontakte (in Reihenschaltung), z. B. Extern Ein-/Aus, Endlagenschalter usw. (mehr als 8 Kontakte auf Anfrage). Alle Druckschalter- und Endlagenschaltersignale sind drahtbruch- und kurzschlussüberwacht.
Anlage mit programmierbarer Schaltuhr für täglichen Testlauf und programmierbarer Nachlaufzeit. Trockenlaufschutz-Relais, z. B. zum Anschluss von Wassermangel-Schwimmerschaltern aus den WILO Vorbehältern FLA oder Niveauelektroden usw. Wassermangel-Zustand nur zur Signalisierung von Störungen. Im Testlauf ist der Wassermangelschutz aktiv.
Mit Meldeleuchten für Betriebsbereitschaft (grün), Pumpe EIN (grün), Störung (rot), Betrieb extern gestartet (weiß) sowie potentialfreien Kontakten für Betriebsbereitschaft, Pumpe EIN und Sammelstörmeldung.
Anlage anschlussfertig verdrahtet und verrohrt auf Grundrahmen montiert.
Behälter kann direkt an Saugseite der Pumpen angeschlossen werden.
Zusatztext bei Anlagen mit max. Enddruck (Zulaufdruck + Nullförderhöhe) > 8,0 bar: Es ist durch geeignete kundenseitige Maßnahmen sicherzustellen, dass der Fließdruck 8 bar und der Ruhedruck 12 bar an keinem Wandhydranten überschritten wird.
| Betriebsdaten | |
|---|---|
| Förderhöhe max. Hmax | 90,3 m |
| Anzahl der Pumpen | 2 |
| Medientemperatur T | 3 °C |
| Umgebungstemperatur T | 5 °C |
| Maximaler Betriebsdruck PN | 10 bar |
| Maximaler Zulaufdruck p vorl. | 6 bar |
| Motordaten | |
|---|---|
| Netzanschluss | 3~400 V, 50 Hz |
| Motornennleistung P2 | 7,5 kW |
| Nennstrom IN | 13,7 A |
| Leistungsfaktor cos φ | 0.88 |
| Nenndrehzahl n | 2900 1/min |
| Einschaltart | Direkt/Stern-Dreieck |
| Schutzart Motor | IP55 |
| Schutzart Schaltgerät | IP54 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Grauguss |
| Laufrad | Edelstahl |
| Welle | Edelstahl |
| Wellendichtung | Q1BE3GG |
| Material Dichtung | EPDM |
| Material Verrohrung | Edelstahl |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | - |
| Druckseitiger Rohranschluss DNd | R 3 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | FLA Compact-2 Helix V 2205 DS10 |
| Gewicht netto ca. m | 405 kg |
| Artikelnummer | 2540140 |
