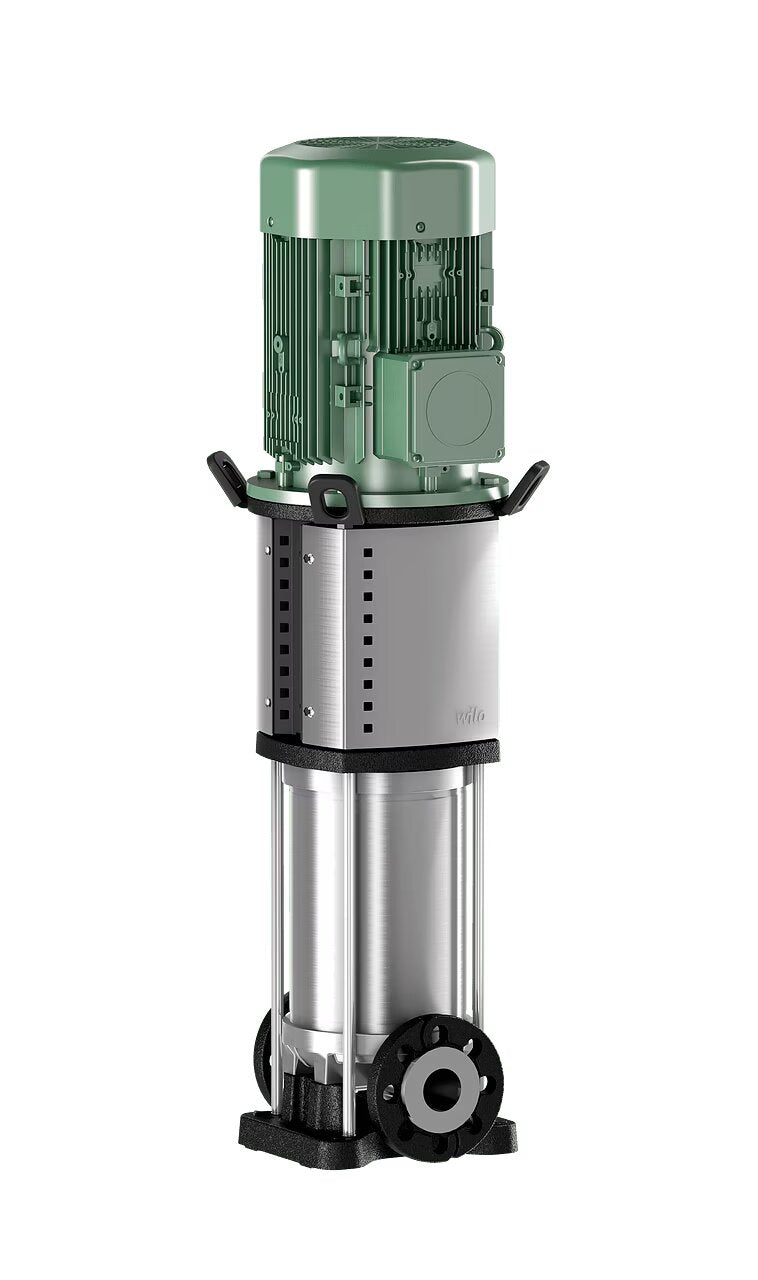

WILO Hochdruck-Kreiselpumpe HELIX V1612-2/25/V/KS/400-50 Art. 4150671

Artikel-Nr.: 4150671

WILO Hochdruck-Kreiselpumpe HELIX V1612-2/25/V/KS/400-50 Art. 4150671
WILO Hochdruck-Kreiselpumpe HELIX V1612-2/25/V/KS/400-50 Art. 4150671

WILO Hochdruck-Kreiselpumpe HELIX V1612-2/25/V/KS/400-50 Art. 4150671

XXX,XX €
/
20% MwSt zzgl. Versand
Teilen via
  • Auf Lager
Technische Daten

Hocheffiziente Hochdruck-Kreiselpumpe in vertikaler Ausführung mit Inline-Anschlüssen.



Die normalsaugende Hochdruck-Kreiselpumpe besitzt insgesamt eine kompakte Bauform und ist einfach zu warten. Der Anschluss der Pumpenwelle und der Motorwelle des IEC-Norm-Motors erfolgt mittels Schalenkupplung.

Ein gesondertes Laternen-Kugellager stellt die optimale Aufnahme von Axialkräften sicher. Zwischenlager in der Hydraulik und korrosionsbeständige Welle mit Edelstahlhülse gewährleisten eine lange Lebensdauer. Spezielle, fest angebaute Hebeösen ermöglichen den einfachen Einbau der Pumpe.

Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann ferner in Feuerlöschanlagen, Waschanlagen sowie für die Bewässerung verwendet werden.



Besonderheiten/Produktvorteile

  • Wirkungsgradoptimierte, lasergeschweißte 2D-/3D-Hydraulik mit Durchfluss- und Entgasungsoptimierung
  • Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
  • Volumenstrom- und NPSH-optimiertes Pumpengehäuse
  • Wartungsfreundliche Bauform mit besonders robustem Kupplungsschutz
  • Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)



Lieferumfang

  • Wilo-Helix V Hochdruck-Kreiselpumpe
  • Einbau- und Betriebsanleitung
  • Ausführung PN 16 mit Ovalflanschen: Edelstahl-Gegenflansche mit dazugehörigen Schrauben, Muttern und Dichtungen



Hinweise zur Bauart

  • Der Motorschutz für den Drehstrommotor ist auf Anfrage erhältlich oder bauseitig vorzusehen
  • Einphasen-Wechselstrommotor mit eingebautem thermischen Motorschutz und Kondensator
  • Die Standardlage des Klemmenkastens ist am Saugflansch ausgerichtet, die bei Bedarf jedoch geändert werden kann
  • Die Wilo-Helix V ist mit einer anwenderfreundlichen Gleitringdichtung in Kartuschen-Bauweise und mit einer serienmäßigen Dichtung für eine einfache Wartung ausgestattet
  • Die Ausbaukupplung (bei ≥ 7,5 kW) ermöglicht einen Austausch der Gleitringdichtung, ohne Ausbau des Motors
  • Das flexible, in zwei Ausrichtungen erhältliche Laternendesign ermöglicht den direkten Zugang zur Gleitringdichtung
  • Für die Pumpen-Ausführungen PN 16, PN 25 und Pmax = 30 bar sind runde Gegenflansche aus Grauguss oder Edelstahl, Schrauben, Muttern und Dichtungen als Zubehör erhältlich
  • Bypass-Sets sind als Zubehör erhältlich
  • Wilo-Helix V(F) in VdS-zertifizierter Ausführung auf Anforderung erhältlich.
Produktdaten
Min. Medientemperatur Tmin -15 °C
Max. Medientemperatur Tmax 90 °C
Max. Umgebungstemperatur Tmax 50 °C
Maximaler Betriebsdruck PN 25 bar
Maximaler Zulaufdruck p vorl. 10 bar
Mindesteffizienzindex (MEI) ≥0.5
Motordaten
Netzanschluss 3~400 V, 50 Hz
Spannungstoleranz ±10 %
Motornennleistung P2 9 kW
Motor-Effizienzklasse IE3
Nennstrom IN 16,7 A
Nenndrehzahl n 2900 1/min
Leistungsfaktor cos φ 0.87
Motorwirkungsgrad ηM 50% 90,4 %
Motorwirkungsgrad ηM 75% 91 %
Motorwirkungsgrad ηM 100% 90,6 %
Isolationsklasse F
Schutzart IP55
Werkstoffe
Pumpengehäuse Edelstahl
Laufrad Edelstahl
Welle Edelstahl
Wellendichtung BQ1VGG
Material Dichtung FKM

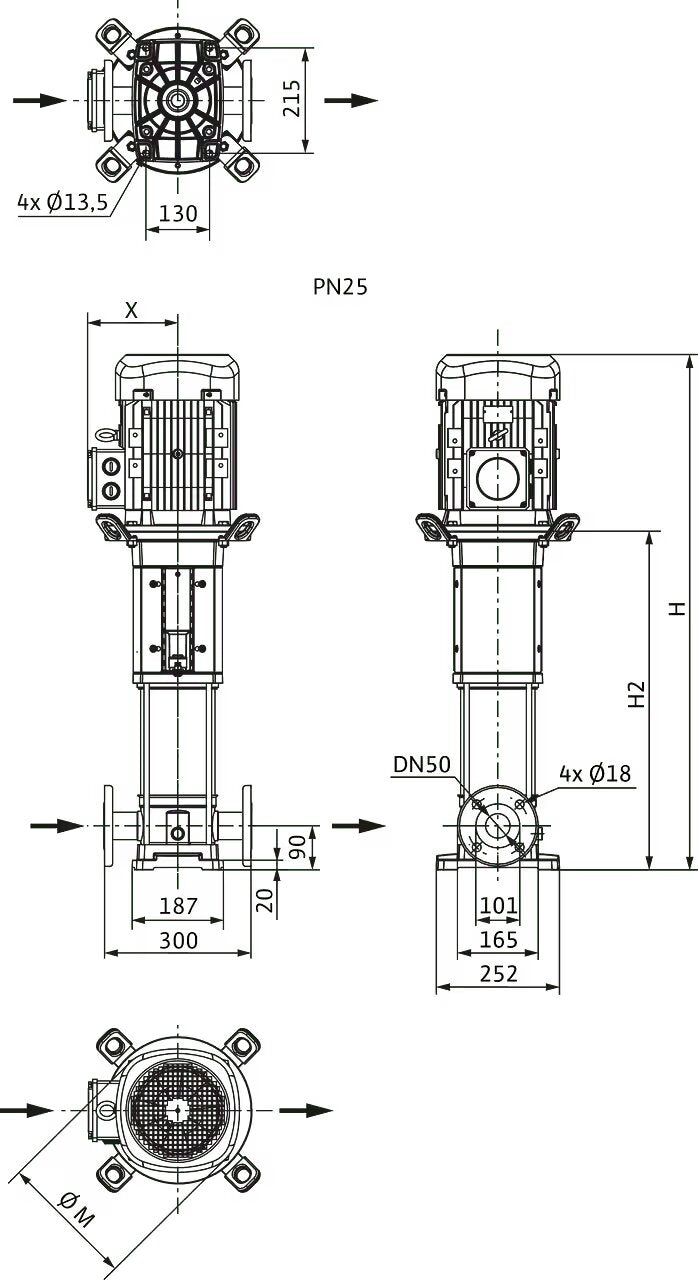

Einbaumaße
Saugseitiger Rohranschluss DNs DN 50
Druckseitiger Rohranschluss DNd DN 50
Bestellinformationen
Fabrikat Wilo
Produktbezeichnung HELIX V1612-2/25/V/KS/400-50
Gewicht netto ca. m 128 kg
Artikelnummer 4150671
