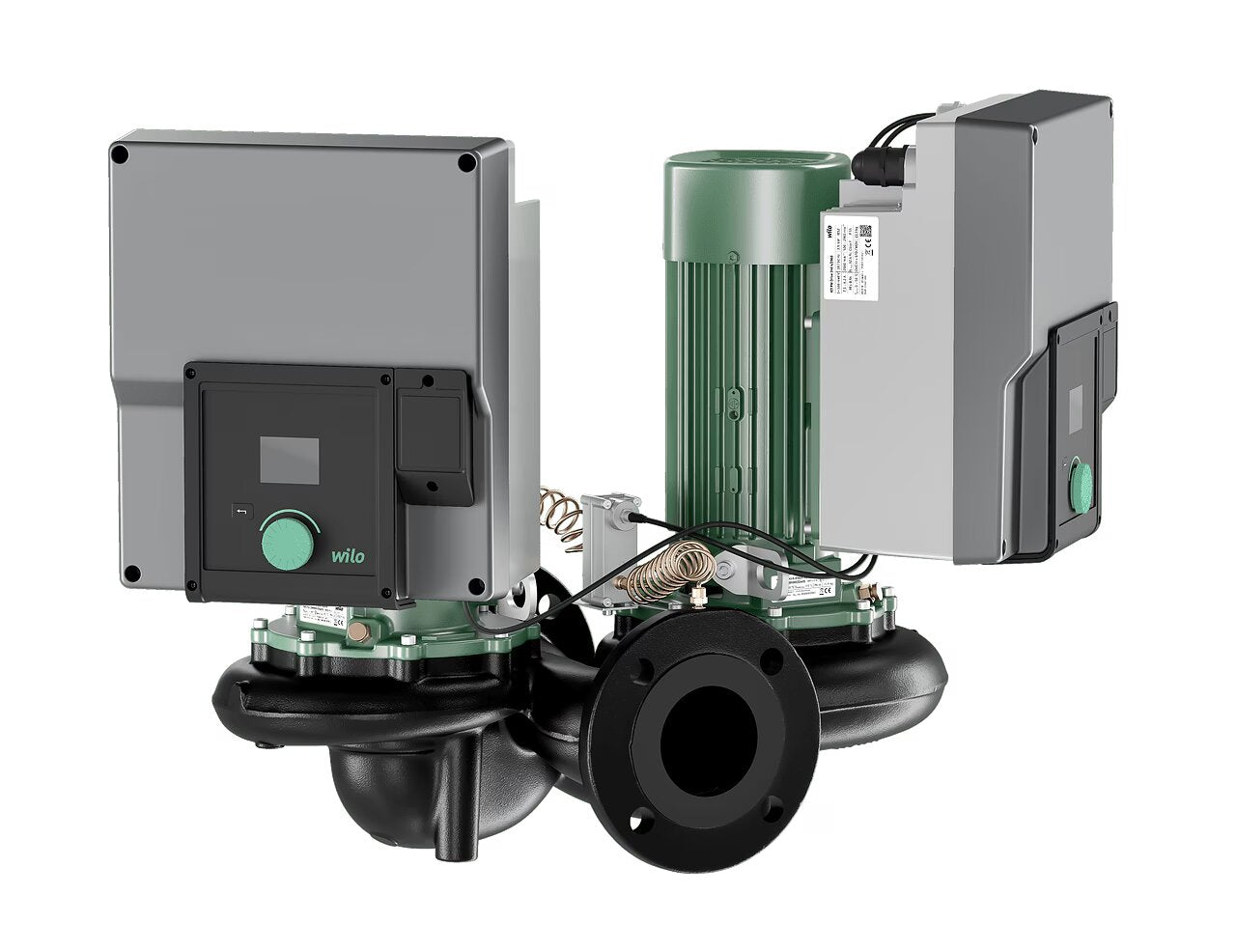

WILO Inlinepumpe Yonos GIGA2.0-D 80/1-19/5,5-R1 Art. 2206016

Inlinepumpe mit hoher Energieeffizienz mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI ≥ 0,4 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruckkreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Yonos GIGA2.0-D ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.

Konstruktion ...-R1:

• Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
• Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
• Flansche PN 16 - nach EN 1092-2
• Druckmessanschlüsse (R 1/8) für nachträglich möglichen Anbau eines Differenzdruckgebers (Ausführung ...-R1 ohne Differenzdruckgeber)
• Pumpengehäuse und Laterne/Motorflansch serienmäßig mit Kataphoresebeschichtung
• Gleitringdichtung für die Wasserförderung bis Tmax. = +120°C. Bis T ≤ +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
• Anschlussspannungen:
  • 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
  • Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz
• Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
  • Störaussendung für Wohnbereich gemäß EN 61800-3:2018
  • Störfestigkeit für Industriebereich gemäß EN61800-3:2018

Regelarten:

• Variabler Differenzdruck (dp-v)
• Konstanter Differenzdruck (dp-c)
• Konstante Drehzahl (n-const.)
• Benutzerdefinierte PID-Regelung
• Nur möglich mit Differenzdrucksensor:
  • Variabler Differenzdruck (dp-v)
  • Konstanter Differenzdruck (dp-c)

Funktionen:

• Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
• Integrierter Motorvollschutz
• Nur möglich mit Differenzdrucksensor:
  • Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v

Anzeige im "Home-Screen" des graphischen Displays:

• Aktuell eingestellte Regelungsart
• Aktueller Sollwert
• Aktueller Istwert
• Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
• Aktuelle Leistungsaufnahme

Ausführung:

• 1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für Sensorwert von Differenzdrucksensor
• 1 analoger Eingang : 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA nur für externen Sollwertgeber
• 1 digitaler Eingang (Ext. AUS)
• 2 Melderelais für Betriebs- und Störmeldungen
• Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Ethernet, Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
• Wilo Net als Wilo-Systembus zur Kommunikation bei Doppelpumpenbetrieb
• Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
• Drehbares graphisches Farb-Display (2 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
• Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), Verbindung über WILO Net
• Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2 ... 10V oder 4 ... 20mA)
• Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
• Entlüftungsventil an der Laterne

Lieferumfang:

• Pumpe
• Einbau- und Betriebsanleitung und Konformitätserklärung

Zubehör (muss gesondert bestellt werden):

3 Konsolen mit Befestigungsmaterial für Fundamentaufbau

• Blindflansche für Doppelpumpengehäuse
• Zur Anbindung an die Gebäudeautomation:
  • CIF-Modul PLR
  • CIF-Modul LON
  • CIF-Modul BACnet MS/TP
  • CIF-Modul Modbus RTU
  • CIF-Modul CANopen
  • CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
  • Anschluss M12 RJ45 CIF Ethernet
• Differenzdruckgeber DDG 2 ... 10V
• Differenzdruckgeber DDG 4 ... 20mA
