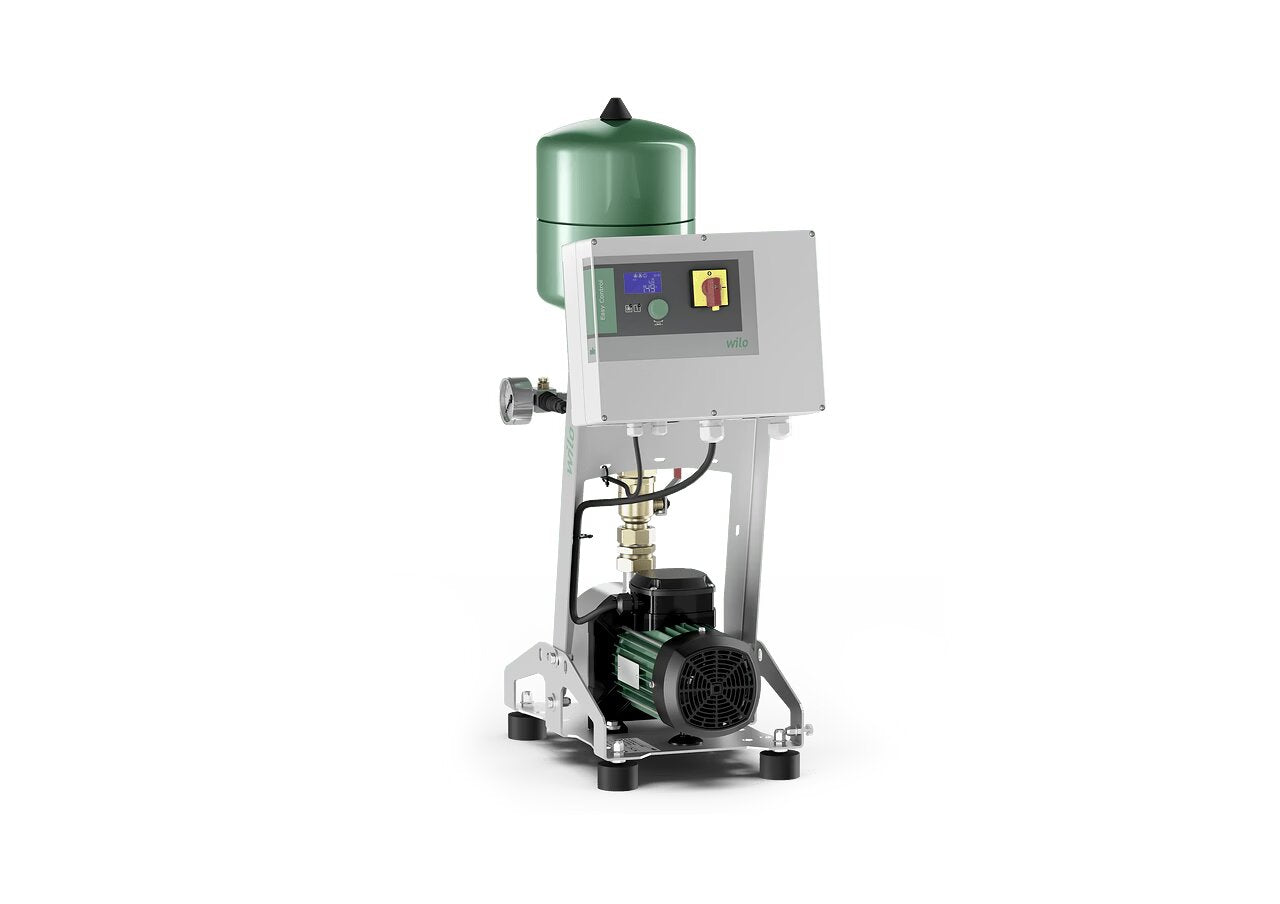

WILO Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806 ISAR MODH1-1CH1-L-402/EC Art. 2551901

Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, horizontalen Edelstahl-Hochdruckkreiselpumpen. Anschlussfertig mit Edelstahlverrohrung auf Grundrahmen montiert, inkl. Steuer-/ Regelgerät mit allen erforderlichen Mess-und Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung und Druckerhöhung in Wohn­, Büro­ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern sowie in Industriesystemen.

Zur Förderung von Trinkwasser, Prozesswasser, Kühlwasser oder anderen Gebrauchswässern, die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/ Produktvorteile

• Hohe Betriebssicherheit durch Anlage mit einer, zwei oder drei horizontalen mehrstufigen CH1-L-Pumpen mit Hydraulik aus Edelstahl
• Einfache Installation und Wartung dank spezieller, flexibel einstellbarer Anschlüsse an Sammelverrohrungen
• Einfache Inbetriebnahme und Betrieb mit dem Easy Controller
• Trinkwasserzulassung (ACS und UBA Liste) für Pumpen mit medienberührenden Bauteilen aus Edelstahl

Ausstattung/ Funktion

• 1 CH1-L-Pumpe pro Anlage
• Medienberührte Bauteile sind korrosionsbeständig
• Galvanisch verzinkter Grundrahmen mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
• Absperrventil an jeder Pumpe auf Saug- und Druckseite
• Rückflussverhinderer, druckseitig
• Drucksensor, enddruckseitig
• Manometer optional, saugseitig
• Manometer, enddruckseitig
• Membrandruckbehälter (8 l/PN 10)
• Wassermangelsicherung optional
• EC-Regelung mit IP 54 Kunststoffgehäuse, bestehend aus internem Netzteil, Mikroprozessor, analogen und digitalen Eingangs- und Ausgangsmodulen

Bedienung/ Anzeige

• Vollelektronischer Easy Controller mit internem Netzteil, Mikroprozessor, analogen und digitalen Eingängen und Ausgängen für die Ansteuerung und Verknüpfung von Festdrehzahl-Einzelpumpen
• Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start
• Einstellung des Sollwerts, Betriebsparameter und Quittierung der Störmeldungen durch Grüne-Knopf-Technologie
• LC-Display (hinterleuchtet) zur Anzeige der Betriebsdaten, der Reglerparameter, des Betriebsstatus der Pumpe, des Istdrucks, der Fehlermeldungen und des Verlaufsprotokolls
• LEDs zur Anzeige des Anlagenstatus (Betrieb/Störung/Wassermangel/Überdruck)
• Feststellbarer Hauptschalter
• Menüführung mit Symbolen
• Sperren der Parametereinstellungen
• Betrieb wählbar mit/ohne Reservepumpe
• Betriebsstundenzähler für jede Pumpe
• Betriebsstundenzähler für die gesamte Anlage
• Netz-Ein/Aus-Zähler für jede Anlage
• Störungsprotokoll für die letzten 9 Störungen

Zubehör

Zubehör kann optional bestellt werden. Der Einbau kann werkseitig erfolgen oder nachträglich nach technischer Klärung.

Empfohlenes Zubehör (gesondert bestellen)

• Optionaler Bausatz WMS zur Wassermangelsicherung
• Flexible Anschlussleitungen oder Kompensatoren
