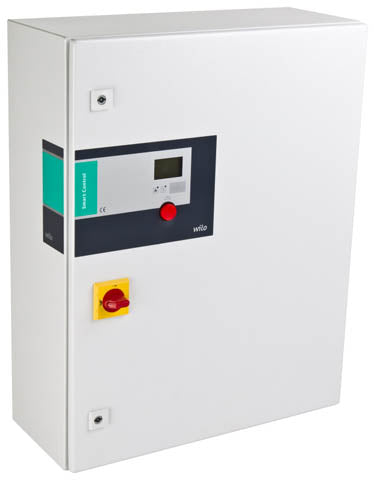

Wilo Pumpensteuerung/Smart-Regelsystem SCe-HVAC-System 1x22,0KW-T4-WM-PKG

Wilo-Smart Controller zur digitalen, stufenlosen Leistungsregelung von Ein- und Mehrpumpenanlagen in Heizungs-, Klima- und Lueftungsanwendungen. Fuer stufenlos elektronisch geregelte Pumpen bzw. Pumpen mit integriertem Frequenzumformer. Hardware Vollelektronischer Wilo-Smart Controller (SCe) im Stahlblechgehaeuse (Farbe: kieselgrau), bestehend aus interner Spannungsversorgung, Mikroprozessor mit ,,Soft-SPS', Analoge und digitale Ein- und Ausgaenge, LCD-Display (hintergrundbeleuchtet) zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustaende der Pumpen, Fehlermeldungen und Historienspeicher. LEDs zur Anzeige des Anlagenzustandes (Betrieb/Stoerung), Einstellung von Betriebsparametern und Quittierung von Stoermeldungen ueber ,,Roter-Knopf Technologie', abschlieszbarer Hauptschalter, potentialfreie Kontakte fuer Sammelbetriebs- und Sammelstoermeldungen (SBM/SSM), Kontakte fuer extern Ein/Aus und 2. Sollwert, Drahtbruchueberwachung der Geberstrecke. Absicherung der Pumpennetzzuleitungen durch Leitungsschutzschalter. Istwertausgabe ueber Analogsignal 0-10 V fuer externe Mess-/Anzeigemoeglichkeit (10 V entsprechen dem Sensorendwert). Externe Sollwertfernverstellung ueber 4...20 mA Signal.Automatische, lastabhaengige Zuschaltung von 1 bis n Spitzenlastpumpe(n) in Abhaengigkeit der Regelgroeszen: Druck - konstant, p-c Differenzdruck - konstant, dp-c Differenzdruck - variabel, dp-v Temperatursteller, n=f(Tx) Drehzahlsteller, n=f(analog In) Differenztemperatur - konstant, dT Softwarefunktionen Vollautomatische Regelung fuer 1 bis zu n Pumpen (frequenzgeregelt) mit mittels Soll-/Istwertvergleich, 4-20 mA Sensorsignal (Drahtbruchueberwachung) fuer Regelgroeszen-Istwert, Menuefuehrung mit Symbolen und Menuenummern. 2 Parametersaetze auswaehlbar: Easy-Menue (Sollwert & Regelart) oder Expert-Menue (Betriebs- und Reglerparameter). Technische Daten Max. Anzahl ansteuerbarer Pumpen: 1 Phase: 3 Bemessungsspannung: 400 Netzfrequenz: 50/60 max. Nennleistung P2 je Pumpenmotor: 22000W Min. Nennstrom: 37.5A Max. Nennstrom: 49A Einschaltart: Electronic (E) Umgebungstemperatur min.: 0oC Umgebungstemperatur max.: 40oC Steuerung: mit Frequenzumformer Montage: Wandmontage Laenge: 210mm Breite: 400mm Hoehe: 400mm Gewicht netto ca.: 22.5kg Bestellinformationen Art.-Nr.: 2538559 EAN-Nummer: 4048482306575 Gewicht netto ca.: 22.5kg Fabrikat: Wilo Typ: SCe-HVAC System 1x22,0 kW-WM
