GRUNDFOS Tauchmotorpumpen S1.100.200.200.4.54L.S.245.G.EX.D.615 - Art. 96781853
Artikel-Nr.: 96781853
- Aktuell verfügbar
S1.100.200.200.4.54L.S.245.G.EX.D.615

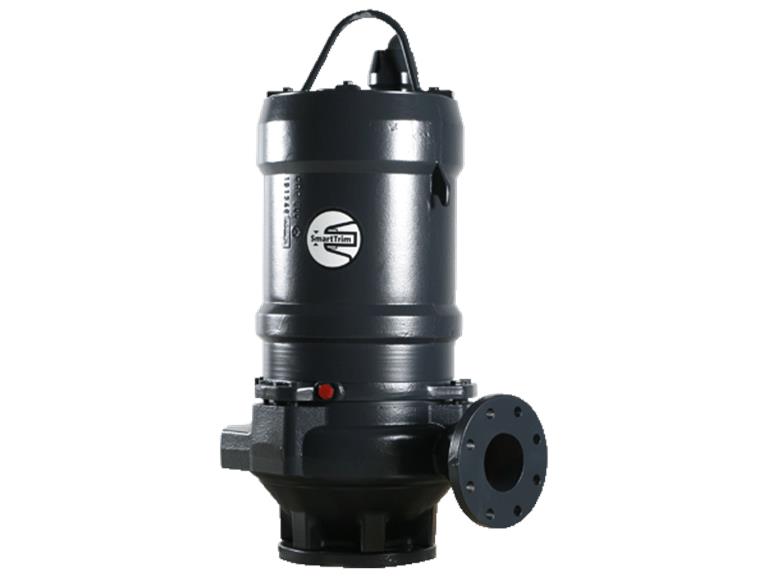

Nicht selbsansaugende, einstufige Tauchmotorpumpe zur Förderung von Abwasser, Brauchwasser und unbehandeltem Rohabwasser. Die Pumpe ist für die Nassaufstellung im Aussetzbetrieb oder Dauerbetrieb bestimmt. Einkanallaufrad mit einem freien Kugeldurchgang von 100 mm. Mit SmartTrim-System für die Anpassung des Laufradspalts zur Erhaltung der maximalen Leistung über die gesamte Lebensdauer der Pumpe. Zur Erleichterung des Transports und der Aufstellung ist die Pumpe mit einem robusten Transportbügel ausgerüstet. Mit Grundfos SmartSeal-Dichtungssystem für einen leckagefreien Anschluss an einen Kupplungsfußkrümmer. Rohrleitungsanschluss über Flansch DIN. Die Pumpe ist explosionsgeschützt ausgeführt.
| Art der Steuerung: | ||
| Feuchtigkeitssensor: | Y | |
| Wasser-im-Öl-Sensor: | Y | |
| Fördermedium: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Tatsächlicher Laufraddurchmesser: | 245 mm | |
| Laufradtyp: | Einkanal | |
| Maximale Korngröße: | 100 mm | |
| Gleitringdichtung: | SIC-SIC | |
| Angabe der Zulassungen auf dem Typenschild: | CE,EAC,ATEX,IECEx | |
| Kennlinientoleranz: | ISO9906:2012 3B | |
| Werkstoffe: | ||
| Pumpengehäuse: | Grauguß | |
| EN 1561 EN-GJL-250 | ||
| AISI A48 30 | ||
| Laufrad: | Grauguss | |
| EN 1561 EN-GJL-250 | ||
| AISI A48 30 | ||
| Motor: | Grauguss | |
| EN 1561 EN-GJL-250 | ||
| AISI A48 30 | ||
| Installation: | ||
| Umgebungstemperatur: | -20 .. 40 °C | |
| Anschlusstyp: | DIN | |
| Größe des Druckanschlusses: | DN 200 | |
| Maximale Einbautiefe: | 20 m | |
| Automatischer Kupplungsfußkrümmer: | 96641489 | |
| Standfuß: | 96789480 | |
| Baugröße: | 54 | |
| Elektrische Daten: | ||
| Leistungsaufnahme P1: | 23 kW | |
| Motorbemessungsleistung P2: | 20 kW | |
| Netzfrequenz: | 60 Hz | |
| Bemessungsspannung: | 3 x 380/660 V | |
| Spannungstoleranz: | +10/-10 % | |
| Max Starts pro Stunde: | 20 | |
| Bemessungsstrom: | 42/24 A | |
| Maximale Stromaufnahme: | 42 A | |
| Anlaufstrom: | 241 A | |
| Strom bei Leerlauf: | 20 A | |
| Nenn-Drehzahl: | 1746 1/min | |
| Motorwirkungsgrad bei Vollast: | 87 % | |
| Motorwirkungsgrad bei 3/4-Last: | 87 % | |
| Motorwirkungsgrad bei halber Last: | 85 % | |
| Motorpole: | 4 | |
| Einschaltart: | Y/D | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Wärmeklasse (IEC 85): | F | |
| Explosionsgeschützt: | Ja | |
| Ex-Schutz Standard: | 60079-0 | |
| Kabellänge: | 10 m | |
| Kabeltyp: | H07RN-F AT | |
| Winding resistance: | 0.360 Ohm | |
| cos phi 1/1: | 0.84 | |
| cos phi 1/2: | 0.64 | |
| cos phi 3/4: | 0.77 | |
| Sonstiges: | ||
| Nettogewicht: | 370 kg | |
| Bruttogewicht: | 480 kg |
