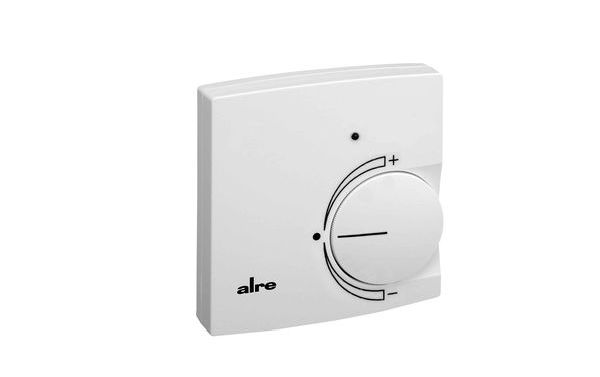

Alre Klimaregler elektronisch KTRRB-052.244 AP für Kühlbecken
Artikel-Nr.: 737114
- Auf Lager
Alre Klimaregler elektronisch KTRRB-052.244 AP für Kühlbecken
|
Schutzart (IP): |
IP30 (Werkzeugschutz und Schutz vor Fremdkörper > 2,5 mm) |
|
Montageart: |
Aufputz (AP, Aufputz, Auf Putz, für Aufputz, für AP) |
|
RAL-Nummer: |
9010 (reinweiß, rws, alpinweiß, RAL9010) |
|
Art der Spannungsversorgung: |
24 V AC |
|
Bedienung: |
Dreh |
|
Ausführung Aufnehmer/Fühler: |
Widerstandssensor |
|
Max. Spannung der Kontakte: |
24 V |
|
Anschluss: |
sonstige |
|
Regelcharakteristik: |
P |
|

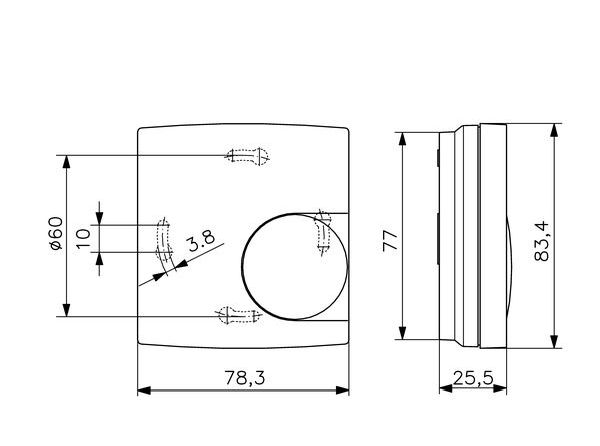

Höhe: |
83.4 mm |
|
Farbe: |
weiß (ws, rws, cws) |
|
Tiefe: |
25.5 mm |
|
Kontaktausführung: |
Schließer (NO) |
|
Max. Kontaktbelastung: |
1 A |
|
Anzahl der Ausgänge Heizung: |
1 |
|
Anzahl der Ausgänge Kühlung: |
1 |
|
Differenzwert: |
1 - 1 K |
|
Klasse des Temperaturreglers: |
I |
|
Breite: |
78.3 mm |
|
Messbereich: |
13 - 29 °C |
Datenblatt

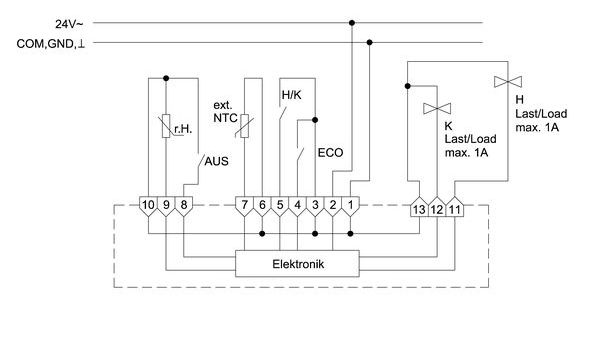

Elektronischer Aufputz-Klimaregler zur Heiz-/Kühlregelung in 2- und 4-Rohr-Leitungssysteme für Hotel-, Wohn- und Geschäftsräume. Bis zu 5 Ventilantriebe (24V~, stromlos geschlossen oder stromlos offen) können je Ausgang angesteuert werden. Besonders geeignet zur Kühldeckenregelung durch die Möglichkeit der Taupunktüberwachung über optionale externe Taupunktsensoren. Um die Trägheit von Regelstrecken mit Kühldecken zu kompensieren, verfügt das Gerät über einen Temperaturfühlereingang zur Aufschaltung eines externen Strahlungsfühlers (optional). Als Behördenvariante, bei der der Regler für Unbefugte unerreichbar sein soll, kann der externe Fühler auch als Raumfühler (optional) ausgeführt werden. Mit einem internem Poti kann die Verwendung des internen, des externen oder die Verwendung beider Fühler mit einer einstellbaren Wichtung gewählt werden.

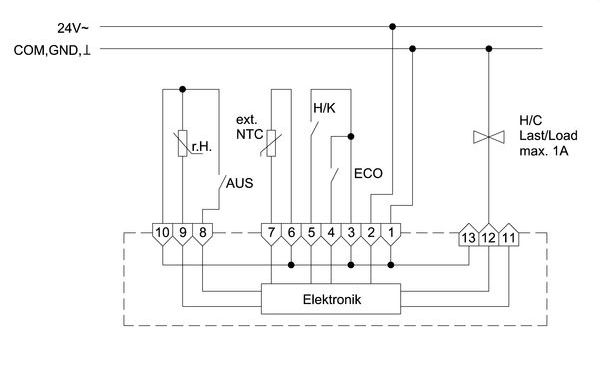

Der werkseitig eingestellte "Nullpunkt" von ca. 21°C kann im Gerät um +/- 5K verstellt werden. Mit dem Einstellknopf kann die Solltemperatur im Bereich von +/- 3K um den eingestellten Nullpunkt verstellt werden. Kontakteingänge für ECO-Funktion und AUS (Frostschutz). Im 2-Rohrbetrieb wird der Regler mit einem gemeinsamen Heiz-/Kühlausgang betrieben, der über einen externen Kontakt (Change-Over-Kontakt) oder Vorlauffühler umgeschaltet wird. Mit einem Change-Over-Kontakt ist es möglich, bei Parallelverdrahtung eine zentrale Umschaltung für bis zu 20 Regler zu realisieren. Kontakt geöffnet bzw. VL-Temperatur < 20°C = Kühlbetrieb, Kontakt geschlossen bzw. VL-Temperatur > 26°C = Heizbetrieb.
