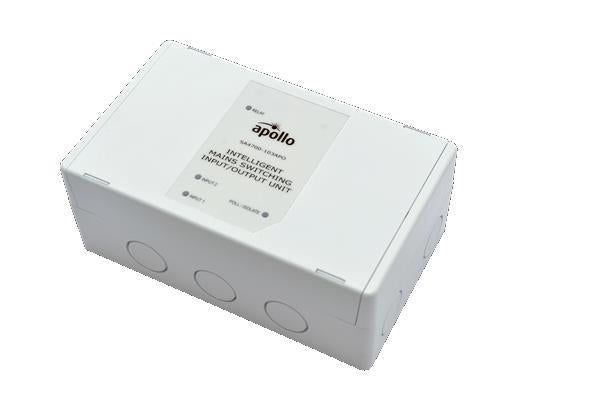

Apollo Intelligentes Ein-/ Ausgangsmodul 250V AC SA4700-103APO - Art. SA4700-103APO

Intelligentes Ein-/ Ausgangsmodul 250V AC SA4700-103APOEin-/Ausgangsmodul ohne externe Spannungsversorgung im Aufputz-Gehäuse, zum direkten Anschluss an den Ringbus kompatibler Brandmelderzentralen Geeignet zur Überwachung von einem oder mehreren Schaltkontakten an technischen Einrichtungen wie z.B. Sprinklerkontakten oder auch zur Steuerung externer Anlagen wie z.B. Personenaufzügen. Integrierter, schneller EN54-17 konformer Kurzschlussisolator (< 50μS) zur Freischaltung der Ringleitung im Kurzschlussfall. Das Ein-/Ausgangsmodul bleibt bei einem Kurzschluss auf dem Ringbus funktionsfähig. Abhängig vom Kommunikationsprotokoll ist der Kurzschlussisolator steuerbar. Zwei konfigurierbare Eingangskanäle zur Überwachung von einem oder mehreren SchliesserkontaktenEin potentialfreier Relais-Wechslerkontakt zur Schaltung einer externen Netz-Spannung. Konfigurierbare Eingangsüberwachung mit wahlweise Widerstandsauswertung, Schliesserkontakte, Öffnerkontakte, sowie abhängig vom Kommunikationsprotokoll eine 1-Fehler tolerante Zonenüberwachung. Neun vorkonfigurierte Betriebsarten über DIL-Schalter wählbar (abhängig vom Kommunikationsprotokoll). Potentialfreier, Relais Umschaltkontakt mit einer Schaltleistung von max. 250 V AC / 5A Überwachung eines externen Kreises auf Kurzschluss oder Drahtbuch (Endwiderstand 20 kOhm) Individuelle Adresseinstellung über den integrierten DIL-Schalter. LED Statusanzeigen Technische DatenBetriebsspannungsbereich: 17 bis 35 V DCNennspannung UN: 24 V DCEinschaltstrom 1,1 mA (max. 200 ms)Ruhestrom @UN : 0,7 mAStromaufnahme max. 5,2 mA, LED an RelaisausgangSchaltleistung : 250 V AC /5A 30 V DC / 5A Anwendungstemperatur: -40 °C bis +70 °CLuftfeuchtigkeit: 0% - 95%, nicht kondensierend, nicht vereisendSchutzart: IP52Gehäuse: nicht brennbares Polycarbonat, AP-MontageFarbe reinweiß, (ähnlich RAL 9003)Gewicht: 301gMaße (BxHxT): 150 mm x 60 mm x 90mmVdS-Anerkennung G217057CPR: 0832-CPR-F1318DoP Nr. E0132LPCB 010ah SpezifikationÜberwachungsmodul zum Anschluss an den Ringbus ohne externe Spannungsversorgung; gemäßVdS 2344, VdS 2504, EN54-17 und EN54-18; Anschlussklemmen 2,5 mm²AbschlusswiderstandÜberwachungseingang 20 kOhm Kommunikationsprotokoll CoreProtocol®, digital abwärtskompatibel zu XP95 und Discovery Fabrikat: Apollo Fire Detectors Ltd.Art.-Nr. SA4700-103APOEin-/Ausgangsmodul 250 V AC Liefern, montieren und in Funktion setzen
