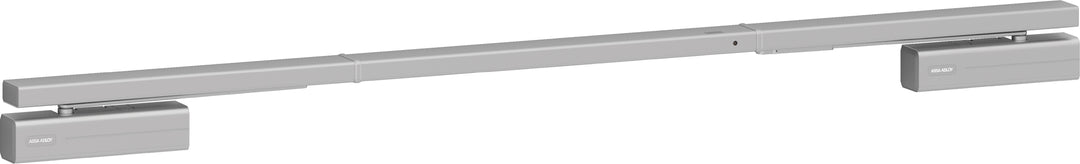

ASSA ABLOY Sicherheitstechnik ASSA ABLOY Gleitschiene G-CO-CS - Art. ASSA ABLOY G-CO-CS

ASSA ABLOY Gleitschiene G-CO-CS für zweiflügelige Türelemente mit elektromechanischer Feststellung, Rauchschalter und intergrierter mechanischer FeststellungAllgemeine DIBt Bauartegenehmigung als FeststellanlageGeprüft nach DIN EN 1158 / DIN EN 1155, Größe 3-6Einsetzbar mit Türschließer DC700, EN 1154 Größe 3-6Feststellung am Gang- und Standflügel Überfahrbarer Feststellpunkt zwischen 80° und 110°Haltekraft stufenlos einstellbarIntegrierter Rauchschalter mit Alarmschwellennachführung mit StatuanzeigeIntegriertes Netzteil 230V potentialfreies RelaisAnschlußmöglichkeit von zusätzlichen Decken-Rauchmeldern und Ansteuerun BM möglich Mechanische Schließfolgeregelung nach dem Klemmkeilprinzip in der durchgehenden GleitschieneGleiches Grundbohrbild wie bei den Standardgleitschiene (einflügelig)2 mm Höhenverstellung Max. Bandabstand 2500 mmMontage auf der Bandgegenseite (Eignungsnachweis der Feuer- und Rauchschutztür erforderlich)Maße: (B x H x T) Bandabstand x 61 x 30 mm2500 mm( ) (silber): DCG-22-32NDEV1-( ) (weiss): DCG-22-32ND9016( ) (Edelstahl): DCG-22-32ND35--( ) (Sonderfarbe): DCG-22-32NDXXXX RAL____ASSA ABLOY Türschließer DC700Obenliegender Türschließer mit CAM Motion Technologie , ohne GleitschieneEN-Größe 3-6, für Türbreite bis 1400mmmit CE-Kennzeichnung, geprüft nach DIN EN 1154erfüllt die Anforderung nach DIN SPEC 1104 durch stark abfallendes Öfnungsmomentmit integrierbarer Montageplatte für Feuer- und Rauchschutztüren verwendbarmax. Höhenausgleich über die Achse stufenlos 14mmSchließkraft stufenlos einstellbarSchließgeschwindigkeit, Endschlag und Öffnungsdämpfung stufenlos von vorne einstellbarDIN links und DIN rechts verwendbarBand- und Bandgegenseite in Normal- und KopfmontageMaße: (B x H x T) 272 x 64 x 57 mm( ) (silber): DC700-----DEV1-( ) (weiss): DC700-----D9016( ) (braun): DC700-----D8014( ) (schwarz): DC700-----D9005( ) (Edelstahl): DC700-----D35--( ) (Sonderfarbe): DC700-----DXXXX RAL____ASSA ABLOY Türschließer DC700DAObenliegender Türschließer mit Schließverzögerung, mit CAM MOTION Technologie, ohne GleitschieneEN-Größe 3-6, für Türbreite bis 1400mmmit CE-Kennzeichnung, geprüft nach DIN EN 1154erfüllt die Anforderung nach DIN SPEC 1104 durch stark abfallendes Öfnungsmomentmit integrierbarer Montageplatte für Feuer- und Rauchschutztüren verwendbarmax. Höhenausgleich über die Achse stufenlos 14mmSchließkraft stufenlos einstellbarSchließgeschwindigkeit, Endschlag und Öffnungsdämpfung stufenlos von vorne einstellbarDIN links und DIN rechts verwendbarBand- und Bandgegenseite in Normal- und KopfmontageMaße: (B x H x T) 272 x 64 x 57 mm( ) (silber): DC710-----DEV1-( ) (weiss): DC710-----D9016( ) (braun): DC710-----D8014( ) (schwarz): DC710-----D9005( ) (Edelstahl): DC710-----D35--( ) (Sonderfarbe): DC710-----DXXXX RAL____ASSA ABLOY Türschließer DC700ACObenliegender Türschließer, Öffnungswinkel 180° bei Normalmontage Bandseite, mit CAM MOTION Technologie, ohne GleitschieneEN-Größe 3-6, für Türbreite bis 1400mmmit CE-Kennzeichnung, geprüft nach DIN EN 1154erfüllt die Anforderung nach DIN SPEC 1104 durch stark abfallendes Öfnungsmomentmit integrierbarer Montageplatte für Feuer- und Rauchschutztüren verwendbarmax. Höhenausgleich über die Achse stufenlos 14mmSchließkraft stufenlos einstellbarSchließgeschwindigkeit, Endschlag und Öffnungsdämpfung stufenlos von vorne einstellbarDIN links und DIN rechts verwendbarBand- und Bandgegenseite in Normal- und KopfmontageMaße: (B x H x T) 272 x 64 x 57 mm( ) (silber): DC711-----DEV1-( ) (weiss): DC711-----D9016( ) (braun): DC711-----D8014( ) (schwarz): DC711-----D9005( ) (Edelstahl): DC711-----D35--( ) (Sonderfarbe): DC711-----DXXXX RAL____ASSA ABLOY Montageplatte A120 (für DC700)Integrierte Montageplatte für Türschließermodelle DC200/300/500/700entsprechend der DIN EN 1154 Beiblatt 1 oder für Türen, bei denen eine Direktbefestigung nicht möglich ist( ) (verzinkt) DCA120-------40OptionalASSA ABLOY Öffnungsdämpfung A188Öffnungsdämpfung zum mechanischen Schutz von Gleitschiene und Schließkörper, sowie angrenzender WändeÖffnungswinkel max. 130°Ersetzt nicht den Türstopper ( ) DCA188---------ASSA ABLOY Montageplatte A179Zur Montage der Gleitschiene G-CO-CS an schmalen ZargenBestehend aus Platte für den Gehflügel / Standflügel und kürzbarem Mittelteil( ) DCA179-----EV1-( ) DCA179-----9016( ) DCA179-----XXXX RAL____ASSA ABKLOY Unterbrechertaster aP 1316Als Handauslösetaster / Handsteuerung vo FeststellanlagenMit roter Betätigungswippe , Aufrduck "Tür schließen"Aufputz Ausführung Programm Jung AS 500, alpinweiß( ) 1316-10------10ASSA ABKLOY Unterbrechertaster uP 1317Als Handauslösetaster / Handsteuerung vo FeststellanlagenMit roter Betätigungswippe , Aufrduck "Tür schließen"Unterputz Ausführung Programm Jung AS 500, alpinweiß( ) 1317-10------10ASSA ABLOY Rauchschalter ORS 142Deckenrauchschalter ORS 142 mit Sockel Hinweis: Die Anzahl der benötigten Rauchschalter richtet sich nach der baulichen Situation (siehe DIBt Bauartegenehmigung) ( ) DCRZ101----9010ASSA ABLOY Mitnehmerklappe A102Ermöglicht die korrekte Öffnungsfolge bei Doppeltüren bei Betätigung über den StandflügeöMontage am Türeblatt auf der Bangegenseite( ) (silber): DCA102-----EV1-
