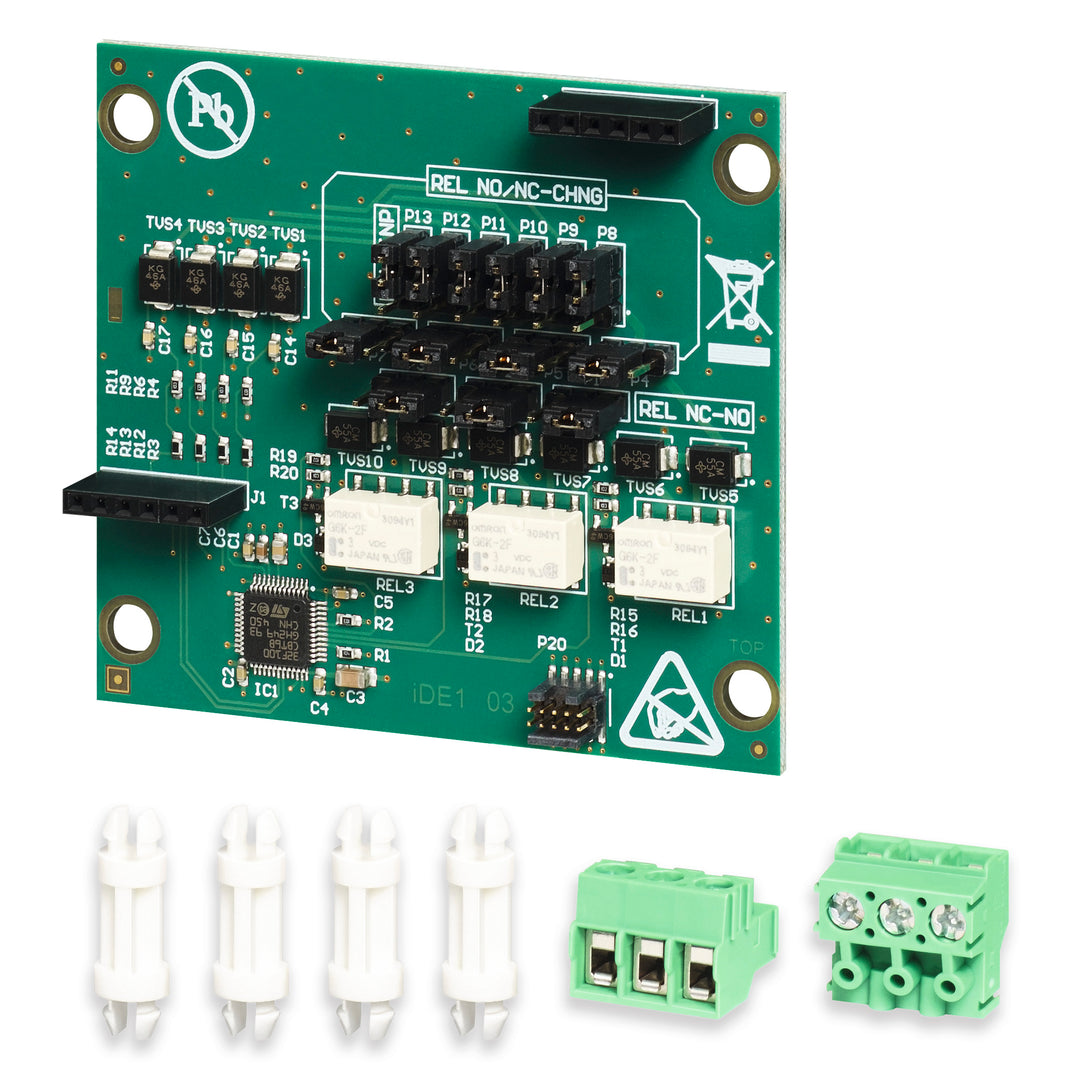

ASSA ABLOY Sicherheitstechnik Zutrittskontrollzentrale Erweiterungsplatine für bis zu 4 Türen - Art. 435-22IO-----00

Durch die Verwendung des Erweiterungsmoduls kann der Zutrittskontroller zum Anschluss von bis zu vier Türen mit je einem Leser ausgebaut werden.Das Modul wird direkt auf die Platine der Zutrittskontrollzentrale aufgesteckt. Die Spannungsversorgung erfolgt ebenfalls über die Zutrittskontrollzentrale.Das Erweiterungsmodul beinhaltet drei Relais-Ausgänge sowie vier analoge Eingänge. Die Verwendung der Relais und der Eingänge wird über Jumper, die sich auf der Platine befinden, eingestellt. Es können insgesamt sechs Ausgangspins belegt werden.Folgende Kombinationsmöglichkeiten können eingestellt werden:1 x Ausgang, 2 x Eingänge – max. 3 Türen und 2 weitere analoge Eingänge2 x Ausgänge, 1 x Eingang – max. 4 Türen und 1 weiterer analoger Eingang3 x Ausgänge: max. 4 Türen mit einem weiteren frei definierbaren Ausgang4 x Eingänge zur zusätzlichen Abfrage von analogen SignalenZur Montage wird die Platine einfach auf die Platine der Zutrittskontrollzentrale gesteckt.HinweisBei der Verwendung der Erweiterungsplatine kann kein WLAN-Modul auf dem Zutrittskontroller verwendet werden.Technische Daten:Betriebsnennspannung: über ZutrittskontrollzentraleEingänge: 4 x analoge EingängeAusgänge: 3 x Relaisausgänge 30 V/2 AAbmessung: 72 x 65 mmBetriebstemperaturbereich 0 °C bis +50 °CDie Montage erfolgt im gesicherten BereichSCALA net Erweiterungsmodul für Controller (Aufsteckplatine)
