Bartholomäus 1er KOMBI gebafresh - 530x300 GFR160 - grau - Art. YFG100000000G

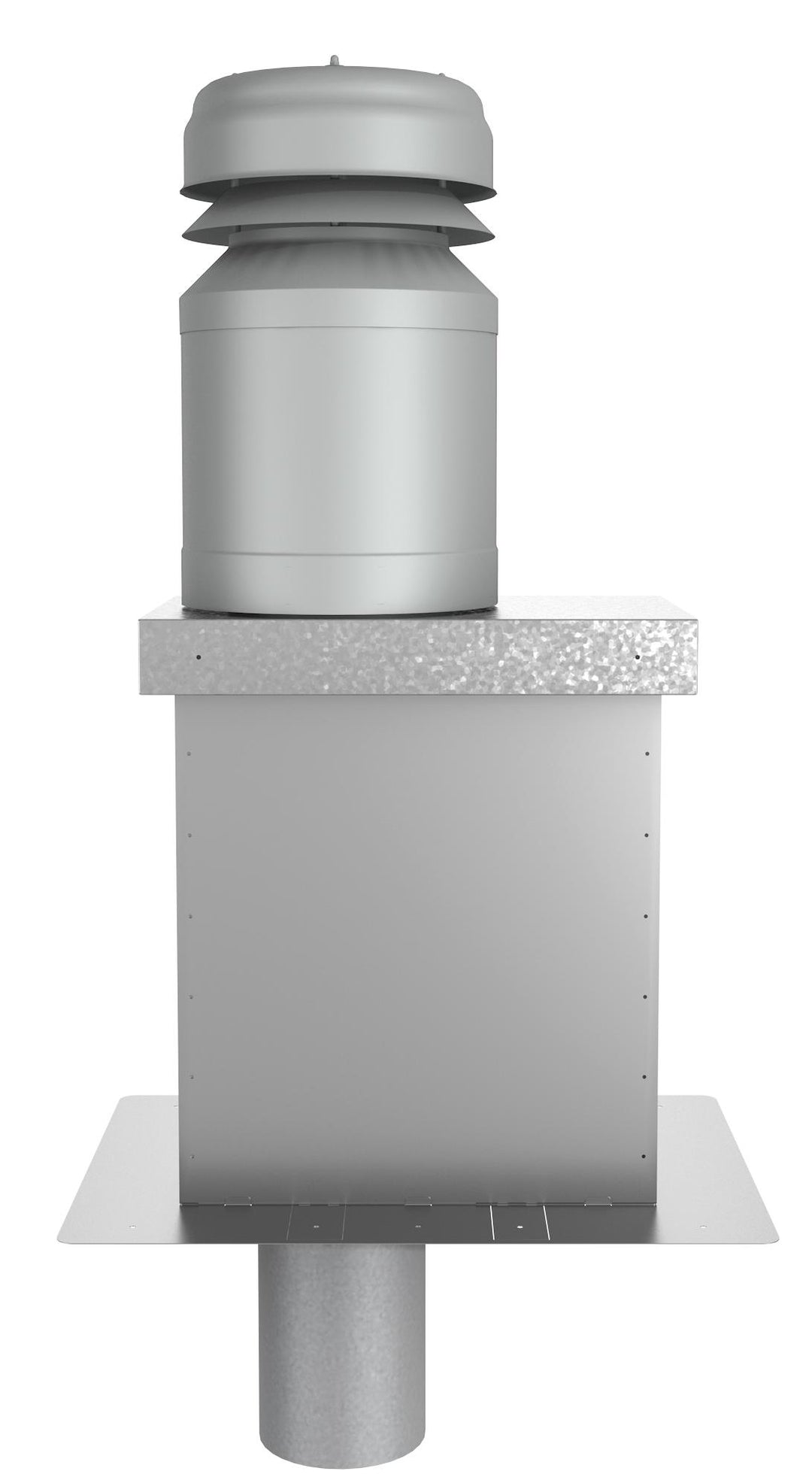

Gebafresh KOMBI GFR ist eine Dachhaubenkombination für Lüftungsleitung einschließlich zentralem Abluftventilator in "plug & play" Ausführung und optionaler Abluftleitung für Schutzwasser. Die Sammelkasteneinheit ist aus Stahl, verzinkt, einschließlich kompletter Innenisolierung. Für besonderen Schallschutz sorgen druckseitig vom Ventilator eingebaute Schalldämpfer. Ebenfalls enthalten ist ein Flansch, vorgesehen zur freistehenden Positionierung auf dem Flachdach oder an einer Attika bis 550 mm. Bestückt ist der gebafresh KOMBI GFR mit Zentralventilator einschließlich zugehöriger Lüftungsleitung und einer entsprechenden Dachhaube in der Größe DN 200, optional mit einer Dachhaube für eine Schmutzwasserleitung in der Größe DN 100-160, sowie einer Kondensatableitung über das Dach. Alle gebafresh KOMBI GFR bestehen aus verzinktem Stahl, die Dachhaube über der Sammenkasteneinheit ist pulverbeschichtet. Die Rohranschlüsse für Lüftung und optional Schmutzwasser für die Dachdurchführung unter dem gebafresh KOMBI GFR sind 300 mm lang. Es wird empfohlen, saugseitig den KOMBISchalldämpfer zu montieren, um eine Abstrahlung von Geräuschen im Innern des Gebäudes zu minimieren. Der Schalldämpfer hat eine Länge von 300 mm. Ist die Montage des KOMBI-Schalldämpfers aus baulichen Gegebenheiten nicht möglich, sind bauseits schalldämmende Maßnahmen im Bereich der ersten Wohnung/en unter dem Dach vorzunehmen. Diese können im Bereich der Unterverteilung zwischen Abluftelement und Hauptleitung der Nutzungseinheit montiert werden. Der im gebafresh KOMBI GFR montierte Zentralventilator ist mittels Steckverbindung vorverdrahtet. Die elektrische Leitung für den Zentralventilator wird innerhalb des gebafresh GFR durch das Dach geführt. Damit erfolgen alle Anschlüsse, d.h. die Anschlüsse für Lüftungsleitung, für die Schmutzwasserentlüftung und die elektrische Verdrahtung unter dem Dach. (plug & play) Zentralventilator EC Diagonalventilator mit dreidimensional geformten Laufradschaufeln, mit einem nachgeschalteten dreidimensional geformten Leitapparat für höchstmöglichen aerodynamischen Wirkungsgrad und einer deutlichen Reduzierung der Strömungsverluste. Der Motor ist geschützt im Nabenbereich untergebracht und übt keine störenden Einflüsse auf die Aerodynamik aus. Die schwingungsoptimierte Konstruktion führt zu hoher Laufruhe und minimierter Schallerzeugung. Gehäuse aus korrosions- und witterungsbeständigem PPGF30 Hochleistungswerkstoff. Durch die EC Technologie kann der Ventilator auch im Teillastbereich sehr effizient betrieben werden. Interne elektronische Temperaturüberwachung zum Schutz vor Überlastung. Der Ventilator wird für Wartungs- und Revisionsarbeiten über einen im Sammelkastengehäuse angebrachten Revisionsschalter automatisch spannungsfrei gelegt, sobald die Abdeckung der Sammelkasteneinheit angehoben wird. ERP konform (Ökodesign-Richtlinie 2018) gemäß EU-Verordnung 1253/2014. Inklusive Konstantdruckregler: Einstellbarer Drucksensor zur Konstanthaltung des Druckniveaus für einen gleichbleibenden statischen Unterdruck im Kanal- und Rohrsystem wodurch die Drehzahl des Ventilators angepasst wird. Zusätzlich kann eine separate Zeitschaltuhr für eine Tag- und Nachtschaltung angeschlossen werden. Die Montage des Konstantdruckreglers erfolgt im Gebäudeinneren, jedoch außerhalb der Wohnungen. (z.B. Treppenhaus, Keller, Technikraum). Das Abnehmen der Abdeckung des Konstantdruckreglers erfolgt mittels Werkzeug und ist vor unerlaubtem Zugriff geschützt. Konstantdruckregler Typ KDR Regelbereich 10 - 990 Pa Spannung 230 V Ausgang 0 - 10 V DC Schutzart IP 55 Abmessungen (L *B*H) 118*139*70 mm Druckeinstellung mittels Dekadenschalter. Inklusive Druckschlauch zur Messung des Unterdrucks mit einer Länge von 2 Metern. Alternativ kann der Druckschlauch auf maximal 30 Meter verlängert werden. Damit ist eine Montage des Drucksensors nahezu im gesamten Gebäude möglich. Die Einstellungen oder ggf. Nachjustierungen der eingestellten Druckwerte können bequem im Gebäude gemacht werden. Technische Daten: Volumenstrom: 664 m3/h Druckerhöhung: 130 Pa Differenzdruck einstellbar: 50-220 Pa Voreingestellt: 160 Pa Anschlußspannung: 230 V Nennleistungsaufnahme: 73 W Rohranschluss gebafresh GFR 160: 160 mm Abmessungen Sammelkasten: 530x300x655 mm Gesamthöhe inkl. Haube: 1235 mm Artikelnummer: YFG100000000G Herstellung und Vertrieb: Bartholomäus GmbH Bachstr. 10 89607 Emerkingen Fon +49(0)7393 9519 0 Fax +49(0)7393 9519 40
