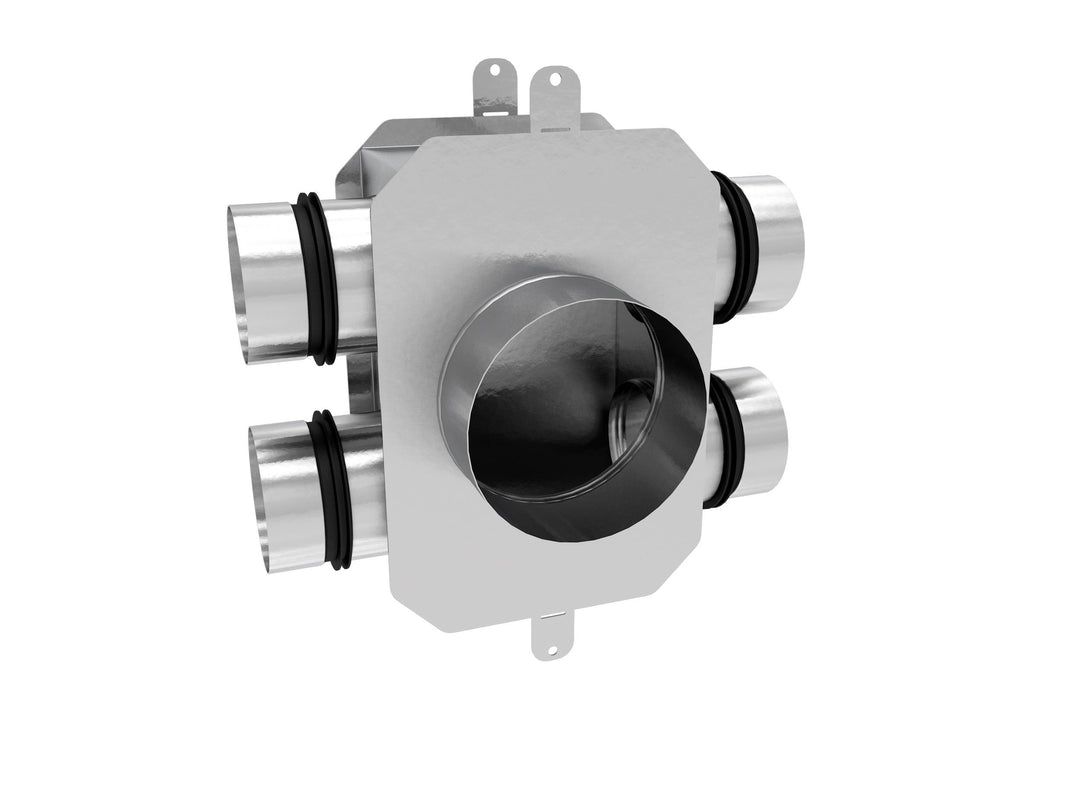

Bartholomäus gebafresh LVK 125/80 (4x80) für Abluftelement DN 125 - Art. 92128

Der Luftverteilerkasten ist abgestimmt auf das gebafresh Lüftungssystem, bestehend aus verzinktem Stahlblech, dient zur Aufnahme des feuchtegeführten Abluftelementes GVH. Über die am Gehäuse angebrachten Montagelaschen kann der Luftverteiler aufgrund der flachen Bauweise stabil an den Rahmenprofilen von Leichtbauwänden, an einer Wand oder abgehängten Decke verschraubt werden. Dadurch bietet der Luftverteilerkasten den feuchtegeführten Abluftelementen einen festen Halt, ohne dass diese zusätzlich an der Wand verschraubt werden müssen. Das ermöglicht ein einfaches Herausnehmen und erneutes Einsetzen etwa zu Reinigungszwecken. In den Luftverteilerkasten LVK kann auch bei gefliesten Wänden eine Kaltrauchsperre eingesetzt, zur Reinigung herausgenommen oder deren Einbaulage korrigiert werden. Ebenso kann in den Luftverteilerkasten ggf. der Volumenstrombegrenzer GVB eingesetzt werden, um einen gleichmäßigen Abluftvolumenstrom an allen Abluftelementen über alle Etagen zu gewährleisten. Der Luftverteilerkasten garantiert eine optimale Abströmung der verbrauchten Luft aus den Bädern. Damit sind die Absauggeräusche an den Abluftelementen in den Bädern auch bei Intensivlüftung kaum wahrnehmbar. Die Montage der feuchtegeführten Abluftelemente GVH in einem Luftverteilerkasten bringt durch die flache Bauform eine enorme Platzersparnis gegenüber einer Montage mit einem Rohrbogen. LVK 125/4x80 Luftverteilerkasten mit Anschlussstutzen DN 125 für die Aufnahme des Abluftelementes GVH und je 2 seitlichen und parallel verlaufenden Anschlussstutzen an zwei gegenüberliegenden Seitenflächen in DN 80. Die seitlichen Anschlussstutzen dienen bei zwei oder mehreren Ablufträumen innerhalb einer Wohneinheit zur Anbindung von Wickelfalzrohren von der vertikalen Hauptleitung bis zum Luftverteilerkasten und zur weiteren Anbindung von Wickelfalzrohren zum nächsten Abluftraum (T-Stück). Besonders geeignet für eine sehr platzsparende Einbauweise, zum Beispiel in einer Leichtbauwand. Abmessungen ohne Anschlussstutzen: (LxBxH) 180 x 260 x 95 mm Abmessungen Anschlussstutzen DN 125 für die Aufnahme des Abluftelementes GVH: 50 mm Abmessungen Anschlussstutzen 4 x DN 80 für Wickelfalzrohr: je 74 mm Artikelnummer: 92128 Herstellung und Vertrieb: Bartholomäus GmbH Bachstr. 10 89607 Emerkingen Fon +49(0)7393 9519 0 Fax +49(0)7393 9519 40
