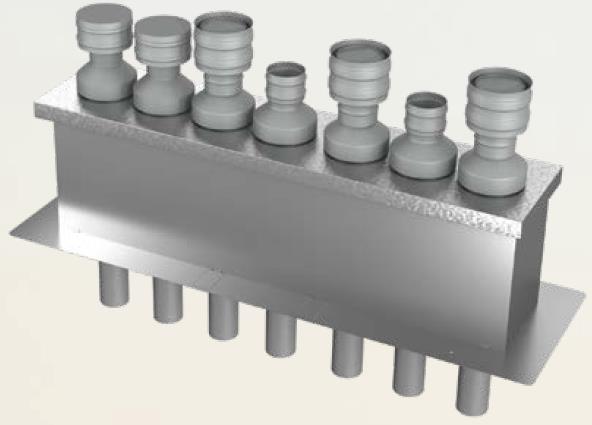

Bartholomäus gebaVent-Kombi Dachhauben Kombination für 1-10 Leitungen, einreihig oder zweireihig, bestehend aus: - Art.
- Auf Lager
Sammelkasteneinheit aus Stahl, verzinkt einschließlich kompletter Innenisolierung aus EPS, B2 (auf Wunsch auch aus nichtbrennbarer Dämmung A1).Bei Dächern mit geforderter Feuerwiderstandsdauer sind, falls erforderlich die Lüftungsleitungen durch Deckenschott geba AVR und sonstige Leitungen durch Brandschutzmanschetten usw. bauseits abzusichern.Ebenfalls enthalten ist die obere Abdeckung, je nach Anordnungauf dem Flachdach vorgesehen zur freistehenden Positionierung oder zum Anbau an eine Attika.Bestückt wahlweise mit Dachhauben für Lüftungsleitungen mitminimalem Druckverlust, sowie Kondensat Ableitung über Dach, in 4 Größen von DN 100 bis DN 200, wie auch Dachhauben für Schmutzwasserleitungen in 3 Dimensionen von DN 100 bis DN 160.Die Schmutzwasserleitung DN 100 ist alternativ auch ausgerüstet mit Aktivkohlefilter zur Vermeidung von Geruchsübertragungen.Der Aktivkohlefilter kann noch mit einem zusätzlichen Belüftungsventil ausgestattet werden.Ergänzend können auch Rohrdurchführungen für Rohrleitungen und Kabel in den Dimensionen DN 100 und DN 160 vorgesehen werden, mit Schwanenhals 180°, bestehend aus 4 Segmentbögen mit jeweils 45°. Alle Dachhauben bestehen aus verzinktem Stahl, einschließlichPulverbeschichtung. Der Übergang zwischen dem im Sammelkasten geführtenStandrohr und dem Dachhaubenkopf ist doppelwandig, einschließlich Isolierung. Der Rohranschluss unter dem Sammelkasten ist einwandig, 300 mm lang. Der Anschluss für Lüftungsleitungen besitzt Formteilmaß und für Schmutzwasserleitungen und Rohrdurchführungen den HT-Anschluss. Zur genauen Auslegung des Sammelkastens bitte den Online KOMBI-Konfigurator verwenden: KOMBI.geba-vent.de
