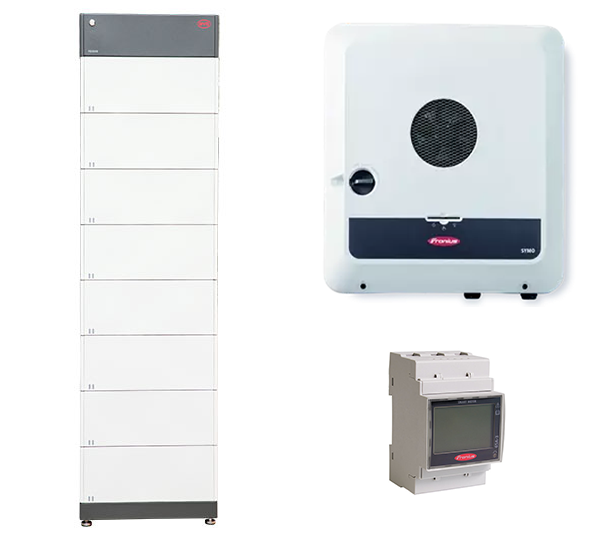

BYD + Fronius - BYD HVM 22.1 + Symo GEN24 12.0 SC Plus
Artikel-Nr.: 0160061
- Auf Lager
Produktinformationen:
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Der im Set enthaltene Smart Meter hat keine Schnittstelle zur Nutzung von dynamischen Stromtarifen. Sollte diese Funktion gewünscht sein bitte den Fronius Smart Meter IP (Artikel 0154145) verwenden.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Der Symo GEN24 12.0 SC ist der jüngste Spross in der GEN24-Familie von Fronius. Wie auch seine kleineren Brüder ist der SC als vollwertiger Hybrid oder Battery-Ready erhältlich. Hier macht das „Plus“ den Unterschied. Sie entscheiden selbst ob und wann sie diese Funktion mittels Aktivierungscode nutzen wollen. Der smarte PV-Point Notstromanschluss mit maximal 3 kW Ausgangsleistung ist in jeder Ausführung aktiv und kann mit einer kleinen Nachrüstung jetzt auch im Dauerbetrieb genutzt werden. Alle anderen Funktionen und Schnittstellen bleiben bewährt gut. In dieser Kombination mit einem Urgestein der PV-Speicherwelt – dem BYD HVM System. Bewährt, verlässlich und zeitlich unbegrenzt erweiterbar. Jetzt noch schnellere Installation dank der neuen BCU 2.0.
Produktvorteile:
• Bewährtes und leistungsstarkes Hybridsystem
• Notstrom über Fronius PV-Point, optional auch für Dauernutzung
• 3-phasiger Ersatzstrom mit Fronius Backup Switch + Controller möglich
• Speicher zeitlich unbegrenzt erweiterbar
• Zertifizierte Batteriesicherheit gemäß VDE 2510-50
Produkteigenschaften System:
• AC-Leistung: 12,0 kW
• AC-Anschluss: 400V, 3-phasig
• Anzahl MPPT: 2
• DC Eingangsstrom: MPPT 1 - 28,0 A, MPPT 2 - 14,0 A
• Kommunikation: WLAN, Ethernet, 2 x RS485
• Schnittstellen: 6 x DI (FRE), 6 x DO
• Schutzklasse: IP66
• Kühlung: aktiv
• Abmessungen: 595 x 529 x 180 mm (H x B x T)
• Gewicht: 22,8 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 22,08 kWh
• Speichertyp: Hochvolt
• Nennspannung: 409,6 V
• Zeitfenster Erweiterung: unbegrenzt
• Anzahl Speichermodule in einer Einheit: 4 bis 8
• Anzahl Einheiten parallel: bis zu 3
• Zellchemie: LFP
• Kommunikation: CAN, RS485
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Kühlung: passiv
• Schutzklasse: IP55
• Abmessungen: 2160 x 585 x 298 mm (HxBxT)
• Gewicht: 319,0 kg
Fazit:
12 kW Leistungsklasse mit allen GEN24 Tugenden. Dazu ein Urgestein der PV-Speicherwelt – das BYD HVM System.
Lieferumfang:
• 1 x Fronius Symo GEN24 12.0 SC Plus Hybrid-WR (Artikel 0156755)
• 1 x Fronius Smart Meter TS 65A-3 (Artikel 0151650)
• 1 x BYD BCU HV BCU2.0 (Artikel 0159471)
• 8 x BYD HVM Speichermodul (Artikel 0131400)
| Einspeisephasen: | 3 |
| AC Nennleistung (kW): | 12,00 |
| Max. DC Anschlussleistung (kWp): | 18,00 |
| Anzahl der MPP-Tracker (Stk): | 2 |
| Europäischer Wirkungsgrad (%): | 98,00 |
| DC Stecker Typ: | MC4 |
| Arc Fault Circuit Interrupter: | nein |
| Max. Eingangsspannung DC (V): | 1.000,00 |
| Max. Wirkungsgrad (%): | 98,30 |
| Spannungslage zur Batterie: | High Voltage |
| Nutzbare Kapazität (kWh): | 22,08 |
| Gehäuseschutzklasse: | IP55 |
| Display: | ohne Display |
| Schnittstellen: | Ethernet, RS485, W-Lan |
| Max. AC Leistung (kVA): | 12,00 |
| Wechselrichtertyp: | Hybridwechselrichter |
| Gewerbliches System: | nein |
| Integrierter DC Schalter: | Ja |
| Integrierter AC Schalter: | nein |
| Max. Temperatur der Umgebung (°C): | 50 |
| Ersatzstromfähig: | ja mit Zubehör |
| Anschluss Rundsteuerempfänger: | ja |
| Max. MPP-Eingangsspannung (V): | 800,00 |
| Max. Ausgangsstrom (A): | 18,20 |
| Kapazität nachträglich erweiterbar: | ja ohne Zeitbegrenzung |
| Ersatzstrom light: | ja mit Zubehör |
| Min. MPP-Eingangsspannung (V): | 295,00 |
| Cos phi.: | +/- 0,7, +/- 0,8, +/- 0,9, 1 |
| AC Netzfrequenz (Hz).: | 50/60 |
| AC Netzspannung (V): | 220, 230, 380, 400 |
| Gesamtanzahl Stringeingänge: | 3 |
| Min. Temperatur der Umgebung (°C): | -10 |
| Max. Eingangsstrom gesamt DC (A): | 45,00 |
| Spannungslage zur Batterie.: | High Voltage |
| Einspeisephasen.: | 3 |
| Max. Eingangsstromstärke pro MPPT (A): | 28 |
| Zellchemie der Batterie: | LFP |
| Intrastat Ursprungsland: | China |
| Intrastat Warennummer (HS-Code): | 85076000 |
| Gefahrgut UN-Nr.: | 3480 |
| Hersteller: | BYD + Fronius |
| Hersteller Artikelbezeichnung: | HVM 22.1*Symo GEN24 12.0 Plus SC |
| Klassifizierungscode: | M4 |
| Gefahrgut Klasse: | 9 |
| Gefahrgut Transportkategorie: | 2 |
| Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode: | (E) |
| Gefahrgut Verpackung: | 4G |
| Marke: | BYD, Fronius |
| Kompatible Speicherhersteller: | BYD |
| Hersteller.: | BYD, Fronius |
| Gefahrgut Gewicht (Netto) (kg): | 345,900 |
| Herstellerbezeichnung: : | BYD HVM 22.1 + Symo GEN24 12.0 SC Plus |
| Gewicht ohne Verpackung (kg): | 347,200 |
