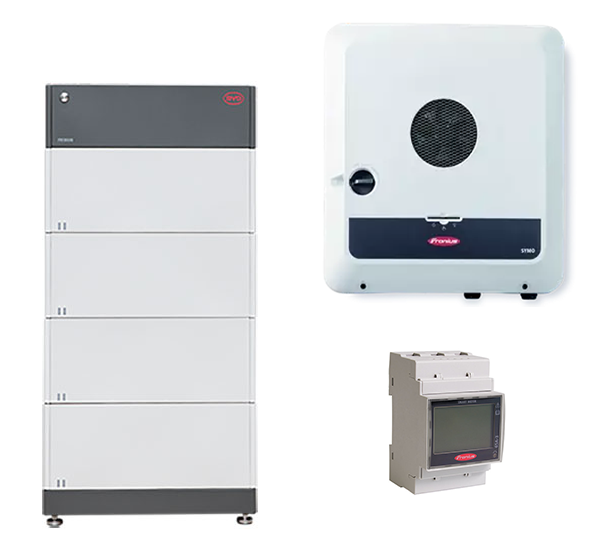

BYD + Fronius - BYD HVS 10.2 + Symo GEN24 12.0 SC Plus
Artikel-Nr.: 0160033
- Auf Lager
Produktinformationen:
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Der im Set enthaltene Smart Meter hat keine Schnittstelle zur Nutzung von dynamischen Stromtarifen. Sollte diese Funktion gewünscht sein bitte den Fronius Smart Meter IP (Artikel 0154145) verwenden.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Der Symo GEN24 12.0 SC ist der neueste Spross in der GEN24-Familie von Fronius. Wie auch seine kleineren Brüder ist der SC als vollwertiger Hybrid oder Battery-Ready erhältlich. Hier macht das „Plus“ den Unterschied. Sie entscheiden selbst ob und wann sie diese Funktion mittels Aktivierungscode nutzen wollen. Der smarte PV-Point Notstromanschluss mit maximal 3 kW Ausgangsleistung ist in jeder Ausführung aktiv und kann mit einer kleinen Nachrüstung jetzt auch im Dauerbetrieb genutzt werden. Alle anderen Funktionen und Schnittstellen bleiben bewährt gut. In dieser Kombination mit einem Urgestein der PV-Speicherwelt – dem BYD HVS System. Bewährt, verlässlich und zeitlich unbegrenzt erweiterbar. Jetzt noch schnellere Installation dank der neuen BCU 2.0.
Produktvorteile:
• Bewährtes und leistungsstarkes Hybridsystem
• Notstrom über Fronius PV-Point, optional auch für Dauernutzung
• Ersatzstrom mit Enwitec Umschalteinrichtung möglich
• Speicher zeitlich unbegrenzt erweiterbar
• Zertifizierte Batteriesicherheit gemäß VDE 2510-50
Produkteigenschaften System:
• AC-Leistung: 12,0 kW
• AC-Anschluss: 400V, 3-phasig
• Anzahl MPPT: 2
• DC Eingangsstrom: MPPT 1 - 28,0 A, MPPT 2 - 14,0 A
• Kommunikation: WLAN, Ethernet, 2 x RS485
• Schnittstellen: 6 x DI (FRE), 6 x DO
• Schutzklasse: IP66
• Kühlung: aktiv
• Abmessungen: 595 x 529 x 180 mm (H x B x T)
• Gewicht: 22,8 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 7,68 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Nennspannung: 307,2 V
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Schutzklasse: IP55
• Abmessungen: 995 x 585 x 298 mm (HxBxT)
• Gewicht: BMS 15,0 kg, 3 x Speicher je 38,0 kg
Fazit:
12 kW Leistungsklasse mit allen GEN24 Tugenden. Dazu ein Urgestein der PV-Speicherwelt – das BYD HVS System.
Lieferumfang:
• 1 x Fronius Symo GEN24 12.0 SC Plus Hybrid-WR (Artikel 0156755)
• 1 x Fronius Smart Meter TS 65A-3 (Artikel 0151650)
• 1 x BYD BCU HV BCU2.0 (Artikel 0159471)
• 3 x BYD HVS Speichermodul (Artikel 0131385)
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 7,68 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Nennspannung: 307,2 V
• Schutzklasse: IP55
• Abmessungen: 995 x 585 x 298 mm (HxBxT)
• Gewicht: BMS 15,0 kg, 3 x Speicher je 38,0 kg
Fazit:
12 kW Leistungsklasse mit allen GEN24 Tugenden. Dazu ein Urgestein der PV-Speicherwelt – das BYD HVS System.
Lieferumfang:
• 1 x Fronius Symo GEN24 12.0 SC Plus Hybrid-WR (Artikel 0156755)
• 1 x Fronius Smart Meter TS 65A-3 (Artikel 0151650)
• 1 x BYD BCU HV BCU2.0 (Artikel 0159471)
• 3 x BYD HVS Speichermodul (Artikel 0131385)
| Einspeisephasen: | 3 |
| AC Nennleistung (kW): | 12,00 |
| Max. DC Anschlussleistung (kWp): | 18,00 |
| Anzahl der MPP-Tracker (Stk): | 2 |
| Europäischer Wirkungsgrad (%): | 98,00 |
| Max. Eingangsspannung DC (V): | 1.000,00 |
| Max. Wirkungsgrad (%): | 98,30 |
| Spannungslage zur Batterie: | High Voltage |
| Nutzbare Kapazität (kWh): | 7,68 |
| Gehäuseschutzklasse: | IP55 |
| Display: | ohne Display |
| Schnittstellen: | Ethernet, RS485, W-Lan |
| Max. AC Leistung (kVA): | 12,00 |
| Wechselrichtertyp: | Hybridwechselrichter |
| Integrierter DC Schalter: | Ja |
| Max. Kurzschlussstrom pro MPPT (A): | 40 |
| Max. Temperatur der Umgebung (°C): | 50 |
| Ersatzstromfähig: | ja mit Zubehör |
| Anschluss Rundsteuerempfänger: | ja |
| Max. MPP-Eingangsspannung (V): | 800,00 |
| Kapazität nachträglich erweiterbar: | ja ohne Zeitbegrenzung |
| Ersatzstrom light: | ja mit Zubehör |
| Starteingangsspannung (V): | 80 |
| Min. MPP-Eingangsspannung (V): | 295,00 |
| Cos phi.: | +/- 0,7, +/- 0,8, +/- 0,9, 1 |
| AC Netzfrequenz (Hz).: | 50/60 |
| AC Netzspannung (V): | 220, 230, 380, 400 |
| Gesamtanzahl Stringeingänge: | 3 |
| Min. Temperatur der Umgebung (°C): | -10 |
| Max. Eingangsstrom gesamt DC (A): | 45,00 |
| Spannungslage zur Batterie.: | High Voltage |
| Einspeisephasen.: | 3 |
| AC Netzfrequenz (Hz)..: | 50, 60 |
| Max. Eingangsstromstärke pro MPPT (A): | 28 |
| Zellchemie der Batterie: | LFP |
| Intrastat Ursprungsland: | China |
| Intrastat Warennummer (HS-Code): | 85076000 |
| Gefahrgut UN-Nr.: | 3480 |
| Hersteller: | BYD + Fronius |
| Hersteller Artikelbezeichnung: | HVS 7.7*Symo GEN24 12.0 Plus SC |
| Klassifizierungscode: | M4 |
| Gefahrgut Klasse: | 9 |
| Gefahrgut Transportkategorie: | 2 |
| Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode: | (E) |
| Gefahrgut Verpackung: | 4G |
| Gefahrgut Gewicht (Netto) (kg): | 155,800 |
| Marke: | BYD, Fronius |
| Kompatible Speicherhersteller: | BYD |
| Hersteller.: | BYD, Fronius |
| Herstellerbezeichnung: : | BYD HVS 7.7 + Symo GEN24 12.0 SC Plus |
| Gewicht ohne Verpackung (kg): | 154,100 |
