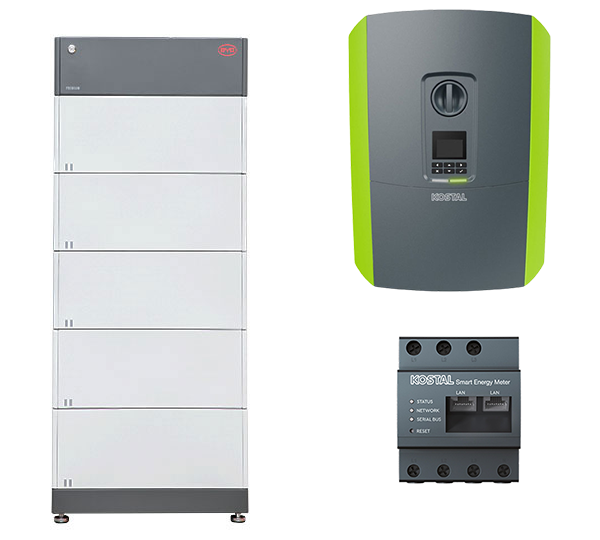

BYD + Kostal - B-Box HVM 13.8 + Plenticore Plus 10 G2
Artikel-Nr.: 0161082
- Auf Lager
Produktinformationen:
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Die zur Leistungs- und Funktionsfreischaltung benötigten PLENTICOINs sind separat zu bestellen.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Ein wahres Urgestein aus dem Bereich Speicherpakete: Kostal Plenticore Plus G2 und BYD HVM / HVS. Bewährte Wechselrichtertechnologie mit frischen Funktionen trifft auf kompakte und leistungsstarke Speicherpower. Bewährt, verlässlich und zeitlich unbegrenzt erweiterbar. Jetzt mit noch schnellerer Installation dank der neuen BCU 2.0. Nicht von ungefähr eine unserer Top-Kombination in unserem breiten Portfolio an Speicherpaketen.
Produktvorteile:
• Bewährtes und leistungsstarkes Speicherpaket
• 13 A Eingangsstrom pro MPPT
• Einfache Netzwerkanbindung untereinander als Daisy-Chain
• Speicher zeitlich unbegrenzt erweiterbar
• Zertifizierte Batteriesicherheit gemäß VDE 2510-50
Produkteigenschaften System:
• AC-Leistung: 10 kW
• Anzahl MPPT: 2 + 1 (PV / Bat)
• AC-Anschluss: 3-phasig
• Kommunikation: Wifi, 2 x LAN, RS485, 4 x Dig-In (FRE), 4 x Dig-Out
• Schutzklasse: IP65
• Kühlung: aktiv
• Gewicht: 17,86 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 13,8 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Nennspannung: 256,0 V
• Schutzklasse: IP55
• Abmessungen: 1461 x 585 x 298 mm (H x B x T)
• Gewicht: BMS 15,0 kg, 5 x Speicher je 38,0 kg
Fazit:
Diese Kombination von 2 alten Hasen aus dem Wechselrichter und Speicherbereich kann auch zukünftig mit ruhigem Gewissen installiert werden.
Aktivierungen mittels PLENTICOINs:
Aktivierung der Speicherfunktion -> 1 PLENTICOIN
Aktivierung der Wallbox Smart Features -> 2 PLENTICOINs
Lieferumfang:
• 1 x Kostal Plenticore Plus 10 G2 Hybrid-WR (Artikel 0152315)
• 1 x BYD B-Box Premium HV BCU + Base 2.0 (Artikel 0159471)
• 5 x BYD HVM Speichermodul (Artikel 0131400)
• 1 x Kostal KSEM G2 Smart Meter (Artikel 0151118)
| Topologie: | Trafolos |
| Einspeisephasen: | 3 |
| Arc Fault Circuit Interrupter: | nein |
| Europäischer Wirkungsgrad (%): | 96,50 |
| Max. Eingangsspannung DC (V): | 1.000,00 |
| Batteriekopplung: | AC/DC |
| Max. AC Leistung (kVA): | 10,00 |
| AC Nennleistung (kW): | 10,00 |
| Max. DC Anschlussleistung (kWp): | 15,00 |
| Spannungslage zur Batterie: | High Voltage |
| Nutzbare Kapazität (kWh): | 13,80 |
| Max. Wirkungsgrad (%): | 97,20 |
| Anzahl der MPP-Tracker (Stk): | 3 |
| Anzahl Anschlussphasen: | 3 |
| Schnittstellen: | Dig. in, Dig. out, Ethernet, RS485, W-Lan |
| Ersatzstromfähig: | Nein |
| Display: | mit Display |
| Wechselrichtertyp: | Hybridwechselrichter, Stringwechselrichter |
| Gewerbliches System: | nein |
| Integrierter DC Schalter: | Ja |
| Netzferne Anwendung: | nein |
| AC Überspannungsschutz: | Nein |
| Max. Temperatur der Umgebung (°C): | 50 |
| Schattenmanagement: | ja |
| DC Stecker Typ: | SUNCLIX |
| Anschluss Rundsteuerempfänger: | ja |
| Max. MPP-Eingangsspannung (V): | 720,00 |
| Min. MPP-Eingangsspannung (V): | 405,00 |
| Kapazität nachträglich erweiterbar: | ja ohne Zeitbegrenzung |
| Ersatzstrom light: | nein |
| DC Überspannungsschutz: | Nein |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): | 4 |
| Max. Kurzschlussstrom pro MPPT (A): | 16,25 |
| Max. Ausgangsstrom (A): | 16,04 |
| Dezibel: | 39 |
| Starteingangsspannung (V): | 150 |
| Max. Kurzschlussstrom gesamt (A): | 48,75 |
| Max. Entladeleistung (kW): | 3,33 |
| Cos phi.: | +/- 0,8, +/- 0,9, 1 |
| AC Netzspannung (V): | 230, 400 |
| AC Netzfrequenz (Hz).: | 50 |
| Gesamtanzahl Stringeingänge: | 3 |
| Min. Temperatur der Umgebung (°C): | -10 |
| Max. Eingangsstrom gesamt DC (A): | 39,00 |
| Max. nominale Ladeleistung (kW): | 3,33 |
| Spannungslage zur Batterie.: | High Voltage |
| Einspeisephasen.: | 3 |
| AC Netzfrequenz (Hz)..: | 50 |
| Max. Eingangsstromstärke pro MPPT (A): | 13 |
| Zellchemie der Batterie: | LFP |
| Intrastat Ursprungsland: | China |
| Intrastat Warennummer (HS-Code): | 85076000 |
| Gefahrgut UN-Nr.: | 3480 |
| Hersteller: | BYD + Kostal |
| Klassifizierungscode: | M4 |
| Gefahrgut Klasse: | 9 |
| Gefahrgut Transportkategorie: | 2 |
| Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode: | (E) |
| Gefahrgut Verpackung: | 4G |
| Gefahrgut Gewicht (Netto) (kg): | 190,000 |
| Marke: | BYD, Kostal |
| Hersteller.: | BYD, Kostal |
| Hersteller Artikelbezeichnung: | HVM 13.8*BCU2.0*Base*PLENTICORE plus G2 10*KOSTAL Smart Energy Meter - G2 |
| Herstellerbezeichnung: : | B-Box HVM 13.8 + Plenticore Plus 10 G2 |
| Gewicht ohne Verpackung (kg): | 223,120 |
