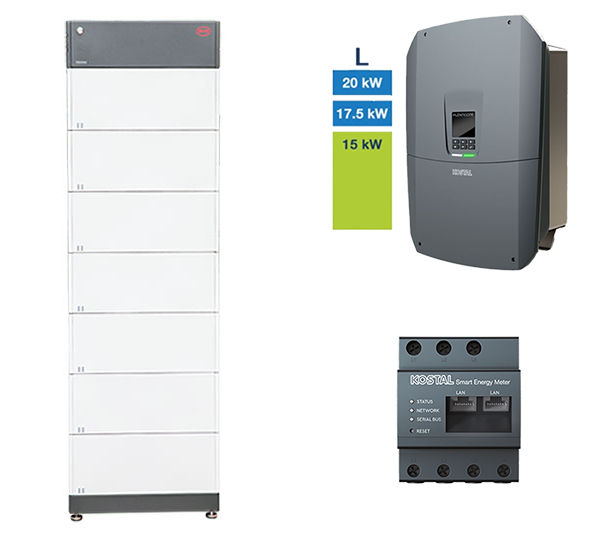

BYD + Kostal - B-Box HVM 19.3 + Plenticore L G3
Artikel-Nr.: 0161096
- Auf Lager
Produktinformationen:
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
Die zur Aktivierung der Speicherfunktion benötigten 3 PLENTICOINs sind separat zu bestellen.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Mit der neuen PLENTICORE G3 Serie erweitert KOSTAL sein flexibles Portfolio rund um den PLENTICOIN. Diese hauseigene Währung zur Freischaltung von Geräteleistung und -funktionen kommt auch hier zum Einsatz. So werden die Wechselrichter in 3 Gerätevarianten S, M und L mit einer Basisleistung von 4 bis 15 kW ausgeliefert. Mittels PLENTICOINs können jeweils 2 höhere Leistungsklassen, die Speichernutzung sowie die intelligente Anbindung des EV-Chargers aktiviert werden. Jederzeit. Die 3 neuen Geräteversionen ermöglichen so eine fast universelle Anwendungsfreiheit bei reduziertem Lagerbedarf. Hier im attraktiven Power-Bundle mit der bewährten HVM Serie von BYD. Bewährt, verlässlich und zeitlich unbegrenzt erweiterbar. Jetzt mit noch schnellerer Installation dank der neuen BCU 2.0.
Produktvorteile:
• Leistung und Funktionen nach Bedarf mittels PLENTICOINs aktivieren
• 17 A Eingangsstrom pro MPPT
• Full-Backup mit Umschalteinrichtung
• Speicher zeitlich unbegrenzt erweiterbar
• Zertifizierte Batteriesicherheit gemäß VDE 2510-50
Produkteigenschaften System:
• AC-Basis-Leistung: 15,0 kW
• AC-Leistungserweiterung Stufe 1: 17,5 kW
• AC-Leistungserweiterung Stufe 2: 20,0 kW
• Anzahl MPPT: 2 + 1 (PV / Bat)
• AC-Anschluss: 3-phasig
• Kommunikation: Wifi, 2 x LAN, RS485, 4 x Dig-In (FRE), 4 x Dig-Out
• Schutzklasse: IP65
• Kühlung: aktiv
• Abmessungen: 561 x 409 x 237 mm (H x B x T)
• Gewicht: 24,1 kg
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 19,32 kWh
• Zeitfenster Erweiterung: unbegrenzt
• Zellchemie: LFP
• Nennspannung: 358,4 V
• Schutzklasse: IP55
• Abmessungen: 1927 x 585 x 298 mm (H x B x T)
• Gewicht: BMS 15,0 kg, 7 x Speicher je 38,0 kg
Aktivierungen mittels PLENTICOINs:
Erhöhung um eine Leistungsklasse (1 Stufe) innerhalb der Geräteserie S / M / L -> 1 PLENTICOIN
Erhöhung auf die maximale Leistung (2 Stufen) innerhalb der Geräteserie S / M / L -> 1+1 PLENTICOIN
Aktivierung der Speicherfunktion -> 3 PLENTICOINs
Aktivierung der Komfortfunktion für die Enector Wallbox -> 2 PLENTICOINs
Lieferumfang:
• 1 x Kostal Plenticore L G3 Hybrid-WR (Artikel 0155067)
• 1 x BYD B-Box Premium HV BCU + Base 2.0 (Artikel 0159471)
• 7 x BYD HVM Speichermodul (Artikel 0131400)
• 1 x Kostal KSEM G2 Smart Meter (Artikel 0151118)
| Topologie: | Trafolos |
| Einspeisephasen: | 3 |
| AC Nennleistung (kW): | 15,00 |
| Max. DC Anschlussleistung (kWp): | 22,50 |
| Arc Fault Circuit Interrupter: | nein |
| Max. Wirkungsgrad (%): | 98,00 |
| Max. Eingangsspannung DC (V): | 1.000,00 |
| Spannungslage zur Batterie: | High Voltage |
| Nutzbare Kapazität (kWh): | 19,32 |
| Anzahl der MPP-Tracker (Stk): | 3 |
| Europäischer Wirkungsgrad (%): | 97,00 |
| Max. AC Leistung (kVA): | 15,00 |
| Display: | mit Display |
| Wechselrichtertyp: | Hybridwechselrichter, Stringwechselrichter |
| Gewerbliches System: | nein |
| Schnellabschaltung (Rapid Shutdown): | Nein |
| Integrierter DC Schalter: | Ja |
| Netzferne Anwendung: | nein |
| AC Überspannungsschutz: | Nein |
| Integrierter AC Schalter: | nein |
| Schnittstellen: | Dig. in, Dig. out |
| Max. Temperatur der Umgebung (°C): | 50 |
| Starteingangsspannung (V): | 95 |
| Schattenmanagement: | ja |
| DC Stecker Typ: | SUNCLIX |
| Ersatzstromfähig: | ja mit Zubehör |
| Max. Ausgangsstrom (A): | 32,00 |
| Anschluss Rundsteuerempfänger: | ja |
| Max. MPP-Eingangsspannung (V): | 800,00 |
| Min. MPP-Eingangsspannung (V): | 170,00 |
| Kapazität nachträglich erweiterbar: | ja ohne Zeitbegrenzung |
| Ersatzstrom light: | nein |
| DC Überspannungsschutz: | Nein |
| Kontakt zur Eigenverbrauchsoptimierung (z.B. für Wärmepumpe): | 4 |
| Dezibel: | 39 |
| Max. Kurzschlussstrom pro MPPT (A): | 42 |
| Max. Kurzschlussstrom gesamt (A): | 126,00 |
| Max. Entladeleistung (kW): | 10,75 |
| Cos phi.: | +/- 0,8, +/- 0,9, 1 |
| AC Netzspannung (V): | 230, 400 |
| AC Netzfrequenz (Hz).: | 50 |
| Gesamtanzahl Stringeingänge: | 3 |
| Min. Temperatur der Umgebung (°C): | -10 |
| Max. Eingangsstrom gesamt DC (A): | 90,00 |
| Max. nominale Ladeleistung (kW): | 10,75 |
| Spannungslage zur Batterie.: | High Voltage |
| Einspeisephasen.: | 3 |
| AC Netzfrequenz (Hz)..: | 50 |
| Max. Eingangsstromstärke pro MPPT (A): | 30 |
| Zellchemie der Batterie: | LFP |
| Intrastat Ursprungsland: | China |
| Intrastat Warennummer (HS-Code): | 85076000 |
| Gefahrgut UN-Nr.: | 3480 |
| Hersteller: | BYD + Kostal |
| Klassifizierungscode: | M4 |
| Gefahrgut Klasse: | 9 |
| Gefahrgut Transportkategorie: | 2 |
| Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode: | (E) |
| Gefahrgut Verpackung: | 4G |
| Gefahrgut Gewicht (Netto) (kg): | 266,000 |
| Marke: | BYD, Kostal |
| Hersteller.: | BYD, Kostal |
| Hersteller Artikelbezeichnung: | HVM 19.3*BCU2.0*Base*PLENTICORE L G3*KOSTAL Smart Energy Meter - G2 |
| Herstellerbezeichnung: : | B-Box HVM 19.3 + Plenticore L G3 |
| Gewicht ohne Verpackung (kg): | 305,360 |
