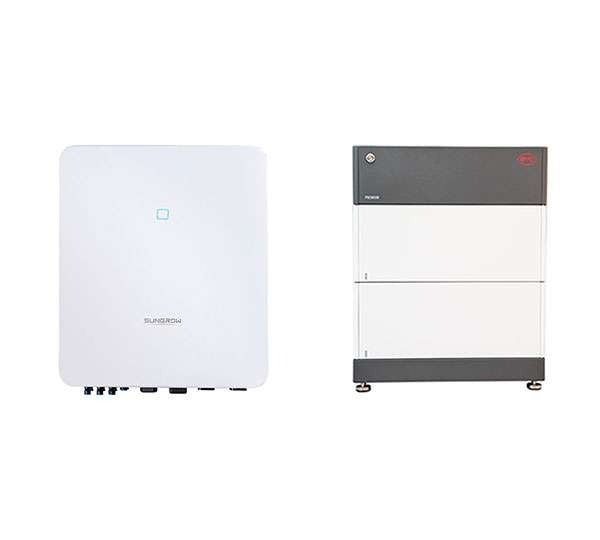

BYD + Sungrow - B-Box Premium HVS 5.1 + SH5.0 RT-20-V11
Artikel-Nr.: 0160052
Teilen via
- Auf Lager
Technische Daten
Produktinformationen:
ACHTUNG:
UN 3480 Lithium-Ionen-Batterien, 9, (E)
Beförderungskategorie 2
WiNet Dongle und 3-Phasen Meter sind im Lieferumfang enthalten.
Der im Lieferumfang enthaltene RJ45 Abschluss-Stecker für den Datenbus muss bauseits noch fertig konfektioniert werden. Hierzu ist zwischen den Pins 1 + 6 (Blick von oben auf die flache Steckerseite mit den Pin-Kontaktflächen, Kabeleinführung nach unten, Pins von links nach rechts aufsteigend) eine Drahtbrücke einzusetzen und zu verpressen. Ein tatsächlicher Widerstand wird nicht benötigt.
Dieses bewährte Komplettpaket mit Sungrow und BYD ist vielseitig und flexibel einsetzbar. Der Hybrid-Wechselrichter kommt mit Vollausstattung inklusive Typ 2 Überspannungsschutz für Modul- und Netzseite sowie Schnittstellen für Wifi, Netzwerk und FRE. Mit bis zu 13,5 A Eingangsstrom pro Tracker sind auch aktuelle Modulreihen kein Problem. Der BYD HVS Hochvoltspeicher ermöglicht bis zu 12,8 kWh pro Turm und bis zu 3 Einheiten parallel. Ideal vom Heimgebrauch bis hin zu kleinen Commercial-Anwendungen. Noch schnellere Installation dank der neuen BCU 2.0 und kompatibel mit vielen führenden Herstellern.
Produktvorteile:
• Geeignet für leistungsstarke Module
• Speicher zeitlich unbegrenzt erweiterbar
• Bis zu 5 Systeme im Parallelbetrieb
Produkteigenschaften System:
• AC-Leistung: 5,0 kW
• Anzahl MPPT: 2
• DC-Eingangsstrom: 13,5 A pro MPPT
• AC-Anschluss: 400V, 3-phasig
• Kommunikation: Wifi, LAN, RS485, CAN, 4 x DI (FRE), 1 x DO (WP)
• Schutzklasse: IP65
• Kühlung: passiv
• Abmessungen: 540 x 470 x 170 mm (L x B x H)
• Gewicht: 27,0 kg
• Garantie: 10 Jahre
• Inklusive WiNet Dongle und Smart Meter
Produkteigenschaften Speicher:
• Batteriekapazität (nutzbar): 5,12 kWh
• Nennspannung: 204,8 V
• Zeitfenster Erweiterung: unbegrenzt
• Aufbau pro Einheit: 2 bis 5 Batteriemodule
• Anzahl Einheiten parallel: 3
• Zellchemie: LFP
• COM Anschlüsse: RJ45
• BAT Anschlüsse: MC4
• Schutzklasse: IP55
• Abmessungen: 762 x 585 x 298 mm (HxBxT)
• Gewicht: 91,0 kg
Fazit:
Alles drin und dran, fix und fertig, flexibel einsetz- und erweiterbar.
Lieferumfang:
• 1 x Sungrow SH5.0RT-20-V11 Hybrid-WR, inkl. WiNet Dongle und Meter (Artikel 0154114)
• 1 x BYD B-Box Premium HV BCU + Base 2.0 (Artikel 0159471)
• 2 x BYD HVS Speichermodul (Artikel 0131385)
| Topologie: | Trafolos |
| Einspeisephasen: | 3 |
| Anzahl der MPP-Tracker (Stk): | 2 |
| Max. AC Leistung (kVA): | 5,00 |
| Max. Wirkungsgrad (%): | 98,00 |
| AC Nennleistung (kW): | 5,00 |
| Max. Eingangsspannung DC (V): | 1.000,00 |
| Europäischer Wirkungsgrad (%): | 97,20 |
| Max. DC Anschlussleistung (kWp): | 7,50 |
| Spannungslage zur Batterie: | High Voltage |
| Nutzbare Kapazität (kWh): | 5,12 |
| Gehäuseschutzklasse: | IP55 |
| Display: | ohne Display |
| Anzahl Anschlussphasen: | 3 |
| Schnittstellen: | Ethernet, RS485, W-Lan |
| Wechselrichtertyp: | Hybridwechselrichter, Stringwechselrichter |
| Gewerbliches System: | nein |
| Integrierter DC Schalter: | Ja |
| Max. Temperatur der Umgebung (°C): | 50 |
| Starteingangsspannung (V): | 180 |
| Min. MPP-Eingangsspannung (V): | 150,00 |
| Max. MPP-Eingangsspannung (V): | 950,00 |
| Max. Kurzschlussstrom gesamt (A): | 36,00 |
| Dezibel: | 30 |
| Max. Ausgangsstrom (A): | 7,60 |
| Max. Kurzschlussstrom pro MPPT (A): | 18,0 |
| Cos phi.: | +/- 0,8, +/- 0,9, 1 |
| AC Netzspannung (V): | 220, 230, 380, 400 |
| Gesamtanzahl Stringeingänge: | 2 |
| AC Netzfrequenz (Hz).: | 50 |
| AC Überspannungsschutz: | Typ 2 |
| DC Überspannungsschutz: | Typ 2 |
| Min. Temperatur der Umgebung (°C): | -10 |
| Max. Eingangsstrom gesamt DC (A): | 27,00 |
| Spannungslage zur Batterie.: | High Voltage |
| Einspeisephasen.: | 3 |
| AC Netzfrequenz (Hz)..: | 50 |
| Max. Eingangsstromstärke pro MPPT (A): | 13,5 |
| Zellchemie der Batterie: | LFP |
| Intrastat Ursprungsland: | China |
| Intrastat Warennummer (HS-Code): | 85076000 |
| Gefahrgut UN-Nr.: | 3480 |
| Hersteller: | BYD + Sungrow |
| Marke: | BYD, Sungrow |
| Klassifizierungscode: | M4 |
| Gefahrgut Klasse: | 9 |
| Gefahrgut Transportkategorie: | 2 |
| Gefahrgut Beschreibung: | LITHIUM-IONEN-BATTERIEN |
| Tunnelbeschränkungscode: | (E) |
| Gefahrgut Verpackung: | 4G |
| Gefahrgut Gewicht (Netto) (kg): | 77,400 |
| Hersteller.: | BYD, Sungrow |
| Hersteller Artikelbezeichnung: | HVS 5.1*SH5.0RT-20*BCU2.0*Base |
| Herstellerbezeichnung: : | B-Box Premium HVS 5.1 + SH5.0 RT-20-V11 |
| Gewicht ohne Verpackung (kg): | 119,360 |
