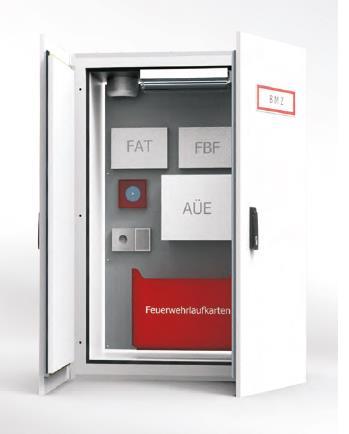

Celsion Brandschutzsysteme GmbH Serie Erstinformationsstelle LWÜ-E 30 - Gehäuse für Erstinformationsstelle der Feuerwehr - Art.

Ausschreibungstext: Brandschutz - Überstülpgehäuse (LWÜ E 30)LWÜ-E 30 -Erstinformationsstelle Feuerwehr Typ München Geprüfte Überstülpgehäuse geeignet für den Funktionserhalt und mit einer Feuerwiderstandsdauer von mindestens 30 Minuten, bei einer Brandbelastung von außen und innen im Sinne F30 und I30 Basierend auf den Allgemeine bauaufsichtlichen Zulassungen Z-86.1-36, im Sinne E30 und F30 und Z-86.1-33 im Sinne I30 gem. MLAR 2005. Nachweis der Funktion der Einbauten über Berechnung oder MPA Typprüfung. Revisionstür Typ Überstülpgehäuse (LWÜ E 30) Geeignet für den Funktionserhalt über 30 Minuten mit einem geprüftem Feuerwiderstand über 30 Minuten mit einer geprüften Brandlastdämmung über 30 Minutenmit einem schutzartgeprüftem Gehäuse Rauchprüfung nach EN 1634-3, Prüfbericht Nr.: Pr-12-2.005-En Maße und technische Daten Brandschutzgehäuse zur Aufnahme der Ausstattung einer Feuerwehr-Erstinformationsstelle in Anlehnung an die TAB Bayern 2013 - Die Technischen Anschlussbedingungen für Brandmeldeanlagen (TAB) der Feuerwehren Bayerns. LWÜ - E Brandschutz-Überstülpverteiler 30 MinutenAußenmaß: 1558 x 958 x 358 mm ( HxBxT )Innenmaß: 1400 x 800 x 300 mm ( HxBxT )Farbe: ähnlich RAL 7035 (Lichtgrau)**************************************Platten innen beschichtet ähnlich RAL 7035 (Lichtgrau)**************************************Gehäuse geeignet für:Funktionserhalt 30 Minuten - im Sinne E30Feuerwiderstand 30 Minuten - im Sinne F30Brandlastdämmung 30 Minuten - im Sinne I30Schutzklasse II, IP 54 bei sachgerechter MontageBasisbrandschutzplatten nicht brennbar,Wandbefestigungssatz mittels Injektionsmörtel und Gewindestangen Länge: 409 mm und RundmutternTür: rechts angeschlagen mit innenliegenden Scharnieren und Schwenkhebel (Nachrüstung mit DIN Halbzylinder mögl. Gem. MLAR 11.2005 nachfolgend die notwendigen Daten zur Beurteilung des Funktionserhaltes, entsprechend der Rechtsgrundlage:Daten: Brandschutzabtrennung der gleichen Serie mit ähnl. MaßenMax. Temp.anstieg im Brandfall im Gehäuse (Lufttemp.): 33 Kelvin nach 30 MinutenMin./max.Temp.anstieg im Brandfalle auf den Einbauten: 10 Kelvin / 31 Kelvin nach 30 Minuten (Ergänzung) Verwendbarkeitsnachweise: - Basierend auf ABZ-Nr. Z-86.1-33- Basierend auf ABZ-Nr. Z-86.1-36 Gewicht ca. 160 kg 1x MontageplatteAbmessungen (HxBxT): 1380x780x21,5 mminkl. Befestigungsmaterialfür oben genannten Verteiler LWÜ-E 30 Sonder======================================== Inklusiv folgendem vormontiertem Ausstattungszubehör"Ausstattungszubehör BMZ Version München" 1x BMZ Schild nach DIN 4066Abmessungen: 105x297 mm (HxB)Material: AluminiumBefestigt auf Tür-Außenseite Brandschutzgehäuse1xSchaltschrankbeleuchtung mit Türkontaktschalter und NetzanschlusssteckerStromversorgung: 230 V AC / 50 Hz1x Rauchwarnmelder nach DIN EN 14604 mit RelaisausgangStreulichtprinzipStromversorgung: 230 V AC / 50 HzLithiumzellen-AkkuRelaisausgang zur Alarm-Weiterleitung an BMZ oder externe Geräte1x FeuerwehrlaufkartendepotFormat: DIN A3 quer für 120 Laufkarten4 Stufen - offene AusführungAbmessungen: 435x370x90 mm (BxHxT)Farbe rot ähnlich RAL 3000 mit weißer Aufschrift "Feuerwehrlaufkarten"1x Doppelsteckdose (230 V AC/16 A) Aufputz2-fach Steckdose senkrechtSchutzart: IP 44 (Feuchtraum)Farbe: weißHinweis: 1 Steckdose für Schaltschrankbeleuchtung reserviert1x Herd-/Geräteanschlussdose AufputzSchraubklemmen 5x6 mm²Schutzart: IP 20Farbe: elektroweiß ähnlich RAL 10132x VerdrahtungskanalAbmessungen: 33x45 mm (BxH) Länge 2 m bzw. je nach ZuschnittFarbe grau1x Anordnungsplan als Montagevorschlag in Größe der Montageplatte Gehäuse Gehäuseverschluss mit schmaler Umleimer-Kante zum Schutz gegen Stoßbelastung an der Kante, Schwenkhebel und 2-Punktverriegelung, auf das Gehäuse aufsetzend.Schwenkhebel Material PA (Nachrüstung auf Schließsystem mit DIN Halbzylinder möglich).Einhaltung der Temperatur- und Luftfeuchtigkeitsgrenzwerte nach EN 61439 und EN 12101-10 im Normalbetrieb und Brandfall möglich (bindend vorgeschrieben).Feuerdicht mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts (dreistufige Schutzfunktion). Erste Stufe 68°C bis 95°C Rauch- und Feuerdicht. Die zweite Stufe beginnt bei ca. 300°C mit der kompletten endothermen Abschottung des Gehäuses. Von 180°C bis 1000°C beginnt die dritte Stufe das Gehäuse gegebenenfalls zusätzlich nachzuschäumen.Außenfarbe lichtgrau, ähnlich RAL 7035 beschichtet Material Basisbrandschutzplatten nicht brennbarbeschichtete Brandschutzplatten erfüllen die Anforderungen nach DIN EN 438-2 z.B. Abriebfestigkeit, Stoßfestigkeit, Kratzfestigkeit etc. mehrschichtiger, patentierter Wandaufbau aus nichtbrennbaren Baustoffen, mit endothermen Mittelschichten, um die Temperatur auch im Brandfall gering zu haltenOberfläche: hochwertig beschichtete Basisbrandschutzplatten mit hoher Schlag- und Stoßfestigkeit sowie chemischer BeständigkeitDie Standard-Oberflächenbeschichtung ist ≤ 0,5 mm und erfüllt somit die Hinweise in der MVVTB, dass die Beschichtungen bis 0,5 mm Schichtstärke die Bewertung der Baustoffklasse nicht beeinflussen.Feuerdicht mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts (dreistufige Schutzfunktion) von innen nach außen gegenüber Flucht- und Rettungswegen Notwendige Versuchsdaten zur Beurteilung des Funktionserhaltes gem. MLAR 11.2005(Beispiel: Serie LWÜ 1063 x 760 x 315 mm Außenmaß) Temperaturerhöhung der Luft in 2/3 Höhe gemessen: max. 33 Kelvin nach 30 Minuten Die Beurteilung, ob die einzubauenden elektrotechnischen Einbauten funktionsfähig bleiben, muss gem. MLAR 2005 Projektbezogen erfolgen. Optionen Geprüftes Lüftungssystem "KLS", rauchhemmend, zur Abfuhr der Verlustwärme (selbstschließend im Brandfall) für Serie LWÜ-E.Kabeleinführung mit integriertem Wärmespeicher, dadurch minimaler Wärmeeintritt in das Gehäuse über die Kabeleinführung (Serie LWÜ-E).Sonderfarben und Sonderbeschichtungen Zusatzbelüftung mit Hochleistungslüfter (Serie LWÜ-E).Kanalanschlussstück zum Verbinden mit Kabelkanälen Aufstellung und Montage Hochwertige Montageanleitung zur einfachen Montage mit beiliegender Dokumentation. Inkl. Wandbefestigungssatz, bestehend aus Injektionshülsen, Injektionsmörtel und Gewindestangen, mit VerwendbarkeitsnachweisZertifikat RAL-Gütezeichen von der Gütegemeinschaft Brandschutz im Ausbau e.V., garantiert den Qualitätsstandard auf den Baustellen bei Montage durch zertifizierte Firmen Fabrikat Celsion Brandschutzsysteme GmbH Dresdener Straße 51D-02625 BautzenTel.: 03591 / 270 78 0Fax: 03591 / 270 78 19Email: office@celsion.deWeb: www.celsion.de oder gleichwertig Wird ein anderes Fabrikat eingesetzt, so sind die Zulassungen und Berechnungen der Übertemperatur inkl. Temperaturkurven dem Planungsbüro vorzulegen. Die Gleichwertigkeit ist nur dann gegeben, wenn die o.g. Anforderungen erfüllt werden. Service:Lieferung und betriebsfertige Montage Montageunternehmen zertifiziert nach GBA oder gleichwertige Vorteile Überstülpgehäuse Typ LWÜ-E 30 Min. Diese Brandschutzabtrennung ist speziell entwickelt worden, um bestehende Elektroverteilungen, Aufputz gegenüber dem Fluchtweg gemäß MLAR abzutrennen. Dies geschieht, indem das Brandschutzgehäuse Typ LWÜ-E einfach über die bestehende Verteilung geschraubt, bzw. übergestülpt wird. Durch die frei wählbare Oberfläche, die optional an die vorhandene Architektur angepasst wird, kanndas Überstülpgehäuse auch in repräsentativen Bereichen eingesetzt werden. Erläuterungen: AbkürzungBeschreibungAbZAllgemeine bauaufsichtliche ZulassungMLARMuster-Leitungsanlagen-RichtlinieMPAMaterialprüfungsanstaltVDEVerband der Elektrotechnik, Elektronik, Informationstechnik e. V.GBAGütegemeinschaft Brandschutz im Ausbau e.V.
