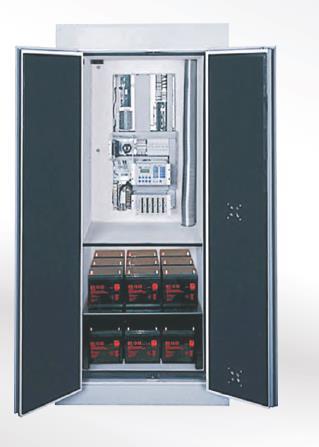

Celsion Brandschutzsysteme GmbH Serie MAXX 90 - Zentralbatteriengehäuse - Art.

Ausschreibungstext: Brandschutz - Standgehäuse MAXX 90 Min. Geprüftes Brandschutzgehäuse mit einer Feuerwiderstandsdauer von mindestens 90 Minuten, bei einer Brandbelastung von außen und innen im Sinne F90 und I90 geprüft in Anlehnung an DIN 4102, DIN EN 1363-1 bzw. DIN EN 1634-3 und EN 13501-1. Einhaltung der Grenzwerte der EN 1047-2 oder EN 12101-10 im Normalbetrieb und im Brandfall möglich. Geprüftes Brandschutzgehäuse, geeignet für den Funktionserhalt von Verteilern von mindestens 90 Minuten, bei einer Brandbelastung von außen, geprüft in Anlehnung an DIN 4102 und DIN EN 1363-1. Basierend auf einer Allgemeinen bauaufsichtlichen Zulassung Z-86.1-28 im Sinne E90 und F90, gem. MLAR 2005. Die Zulassung befindet sich derzeit im Ergänzungs- und Verlängerungsverfahren. Nachweis der Funktion von Einbauten über Berechnung oder MPA Typprüfung. Brandschutzgehäuse Typ MAXX (Gehäuse für Sicherheitslichtgerät mit Batterien) geeignet für den Funktionserhalt von Verteilern über 90 Minuten mit einem geprüften Feuerwiderstand über 90 Minuten mit einer geprüften Brandlastdämmung über 90 Minutenmit einem nach VDE geprüftem Gehäuse System geprüft durch eine VDE Prüfstelle nach der DIN EN 50298System geprüft durch eine VDE Prüfstelle nach der DIN EN 61439elektrotechnische Prüfanstalt, Zertifikat Nr. 1170559 Maße und technische Daten Typ MAXX, Brandschutzgehäuse als Standgehäuse, doppeltürig Außenmaß in mm H 2128 x B 1050 x T 708 Innenmaß in mm H 1800 x B 755 x T 555 Platzeinheiten 432 PLE Gewicht ca. 657 kg Typ MAXX, Brandschutzgehäuse als Sondergehäuse, individuell Außenmaß in mm H x B x T Innenmaß in mm H x B x T Platzeinheiten PLE Gewicht auf Anfrage elektrotechnische Prüfung, Zertifikat Nr. 1170559 : UI 400V, IP 54, IK06; indoor useSchutzklasse II, Verteiler nichtleitend, aus nicht metallischem GehäuseSchutzart nach EN 50298, Einstufung IP 54geprüfter Elektroverteiler nach EN 50298inkl. Trennebene (Schottung) zwischen Batteriebereich und Elektronik, mit jeweils eigenem Lüftungssystem. Bei einer MPA geprüft mit Prüfbericht und Bestätigung des Funktionserhaltes in der geprüften Kombination.geprüftes Brandschutzgehäuse mit Prüf Nr. einer staatlichen MPA mit Standard - Kabeleinführungen z.B. 4 x 40 mm empty;, 64 x 18 mm empty;, gemäß Katalog Gehäuse Doppeltür mit schmaler Umleimer-Kante zum Schutz gegen Stoßbelastung an der Kante, Schwenkhebel und 2-Punktverriegelung, in das Gehäuse einschlagendSchwenkhebel Nachrüstung auf Schließung mit DIN Halbzylinder möglichVerschluss des Gehäuses jederzeit durch einfaches Zudrücken des Schwenkhebels möglich, ein Schlüssel ist zum Verschließen nicht notwendig.Mit einem im Brandversuch durch eine MPA geprüften, unterfahrbaren SockelDoppeltür mit breiten EdelstahlscharnierenFeuerdicht mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts (dreistufige Schutzfunktion). Erste Stufe 68°C bis 95°C Rauchhemmend und Feuerdicht. Die zweite Stufe beginnt bei ca. 300°C mit der kompletten endothermen Abschottung des Gehäuses. Von 180°C bis 1000°C beginnt die dritte Stufe das Gehäuse gegebenenfalls zusätzlich nachzuschäumen.Geprüft mit Einbauten und integriertem KabelschottAußenfarbe lichtgrau, ähnlich RAL 7035 beschichtet Material Basisbrandschutzplatten nicht brennbarbeschichtete Brandschutzplatten erfüllen die Anforderungen nach DIN EN 438-2 z.B. Abriebfestigkeit, Stoßfestigkeit, Kratzfestigkeit etc. mehrschichtiger, patentierter Wandaufbau aus nichtbrennbaren Baustoffen, mit endothermen Mittelschichten, um die Temperatur auch im Brandfall gering zu haltenOberfläche: hochwertig beschichtete Basisbrandschutzplatten mit hoher Schlag- und Stoßfestigkeit sowie chemischer BeständigkeitDie Standard-Oberflächenbeschichtung ist ≤ 0,5 mm und erfüllt somit die Hinweise in der MVVTB, dass die Beschichtungen bis 0,5 mm Schichtstärke die Bewertung der Baustoffklasse nicht beeinflussen.Feuerdicht mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts (dreistufige Schutzfunktion) von innen nach außen gegenüber Flucht- und Rettungswegen Notwendige Versuchsdaten zur Beurteilung des Funktionserhaltes gem. MLAR 11.2005[Beispiel: Serie CS-3 90 (Maxx)] Temperaturerhöhung der Luft in 2/3 Höhe gemessen: max. 38 Kelvin nach 90 MinutenMax. Luftfeuchtigkeit im Brandfall im Gehäuse: 58 % nach 90 Minuten Die Beurteilung, ob die einzubauenden elektrotechnischen Einbauten funktionsfähig bleiben, muss gem. MLAR 2005 Projektbezogen erfolgen. Temperaturen, Belüftung, Luftfeuchtigkeit und Batterien Patentiertes Belüftungssystem CLS, rauchhemmend, zur Abfuhr der Verlustwärme (und selbstschließend im Brandfall bei ca. 70°C, optional bei 47°C oder elektrisch)Einhaltung der Temperatur- und Luftfeuchtigkeitsgrenzwerte nach EN 61439 und EN 12101-10 im Normalbetrieb und Brandfall (bindend vorgeschrieben) Kabeleinführung mit integriertem Wärmespeicher, dadurch minimaler Wärmeeintritt in das Gehäuse über die KabeleinführungPatentiert sind unter anderem: Gehäuse, Lüftungssysteme, Kabeleinführung sowie verschiedene ZusatzoptionenHochleistungslüfter zum Abführen von hoher VerlustwärmeEin Funktionserhalt der geprüften Elektronik mit Batterien im Brandversuch konnte über 90 Minuten nachgewiesen werden Optionen F90 Sonderrückwand zur freistehenden Aufstellung im Raum, unter Einhaltung der vorgenannten Punkte. Geprüft, mit Prüfbericht und Bestätigung des Feuerwiderstandes und mögliche Einhaltung des Funktionserhaltes.Sonderfarben und SonderbeschichtungenKanalanschlussstück zum Verbinden mit KabelkanälenIm Brandversuch mit einem Gehäuse geprüfter Sockel.Rauchhemmende Filtermatten, welche bereits in Verbindung mit kaltem Rauch über eine chemische Reaktion eine Belüftung und somit das Austreten oder Eindringen von kaltem oder warmen Rauch behindern.Klimaanlage.Mit einem im Brandversuch durch eine MPA geprüften unterfahrbaren Sockel mit Nivellierfüßen Aufstellung und Montage hochwertige Montageanleitung zur einfachen Aufstellung und Montage mit beiliegender Dokumentation für das jeweilige Brandschutzgehäuse.Inkl. Wandbefestigungssatz M 10x135 mit europäischem Verwendbarkeitsnachweis Beliebige Befestigung von Hutschienen und Einbaurahmen auf den Innenwänden möglich. Standardisierte Einbaufelder sind einsetzbar.Zertifikat RAL-Gütezeichen von der Gütegemeinschaft Brandschutz im Ausbau e.V. Fabrikat Celsion Brandschutzsysteme GmbH Dresdener Straße 51D-02625 BautzenTel.: 03591 / 270 78 0Fax: 03591 / 270 78 19Email: office@celsion.deWeb: www.celsion.de oder gleichwertig Wird ein anderes Fabrikat eingesetzt, so sind die Zulassungen und Berechnungen der Übertemperatur inkl. Temperaturkurven dem Planungsbüro vorzulegen. Die Gleichwertigkeit ist nur dann gegeben, wenn die o.g. Anforderungen erfüllt werden. Service:Lieferung und betriebsfertige Montage Montageunternehmen zertifiziert nach GBA oder gleichwertige Vorteile MAXX Brandschutzgehäuse 90 Min Maximale Sicherheit auf kleinstem Raum. Speziell entwickelt für Notstromversorgungsanlagen mit Batteriebereich. Dieses Gehäuse kann einen feuerbeständigen Betriebsraum ersetzen. Durch die geringen Temperaturen im Brandfall ist das Gehäuse geeignet für den Funktionserhalt. Das System wird mit den gewünschten Einbauten, z.B. USV Anlagen, Batterien, etc. bestückt und als fertiges Element am Bestimmungsort aufgestellt. Durch die bereits doppelt integrierten Lüftungssysteme "CLS" und die eingebauten Kabeleinführungen "CKE" sind keine weiteren Brandschutzmaßnahmen notwendig. Durch die frei wählbare Oberfläche, die optional an die vorhandene Architektur angepasst wird, kann das Brandschutzgehäuse auch in repräsentativen Bereichen aufgestellt werden. Durch eine Aneinanderreihung der Gehäuse kann optisch eine einheitliche Front erzeugt werden. Ein im Brandversuch geprüfter Adapter ermöglicht es, bestehende Kabelkanäle direkt an das Gehäuse heranzuführen und anzuschließen. Erläuterungen:AbkürzungBeschreibungCKECelsion-KabeleinführungCLSCelsion-LüftungssystemMPAMaterialprüfungsanstaltRWA-AnlageRauch-Wärme-Abzugs-AnlageUSV-AnlageUnterbrechungsfreie Stromversorgungs-AnlageGBAGütegemeinschaft Brandschutz im Ausbau e.V.VDEVerband der Elektrotechnik, Elektronik, Informationstechnik e. V.Elt Bau VOVerordnung über den Bau von elektrischen Betriebsräumen
