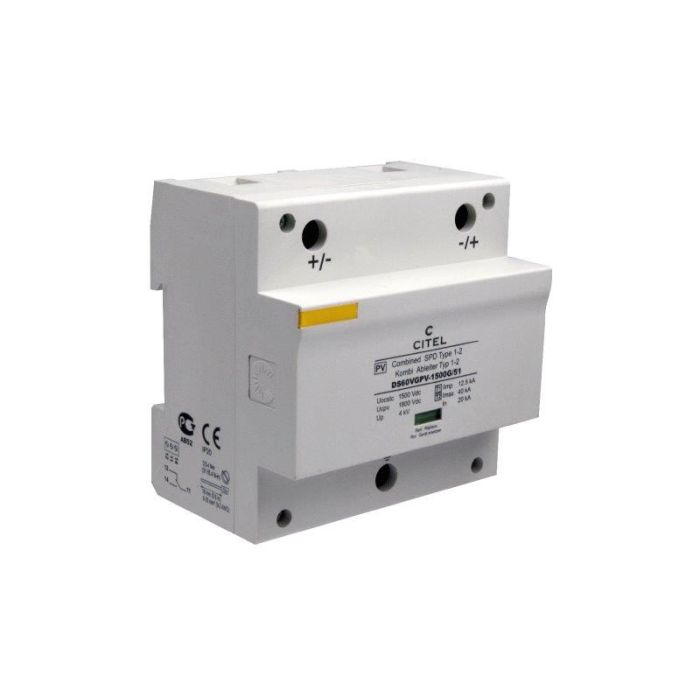

CITEL Überspannungsschutzgerät DC Typ 1+2 CITEL DS60VGPV-600G/51 C3963

SPD Typ

1+2

Anwendung

z.B. 230/400

Photovoltaik 600 Vdc

Nennspannung PV-DC (Uocstc)

600 Vdc

Höchste Dauerspannung PV-DC (Ucpv)

720 Vdc

Schutzleiterstrom -Leckstrom (CM) bei Uc (Ipe)

Keiner

PV Betriebsstrom -Leckstrom (DM) bei Ucpv (Icpv)

Keiner

Folgestrom, Kurzschlußstrom nach dem Ableitvorgang (If)

Keiner

Nennableitstoßstrom (8/20) µs /Pol (In)

15 Impulse mit In (8/20) µs

20 kA

max. Ableitstoßstrom (Imax)

max. Ableitfähigkeit 8/20 µs pro Pol

40 kA

Blitzstoßstrom (10/350)µs /Pol (limp)

max . Blitzableitfähigkeit pro Pol (10/350)µs

12.5 kA

Gesamt- Blitzstoßstrom (10/350)µs (Itotal)

Gesamtblitzstromableitfähigkeit 1x (10/350)µs

25 kA

Kurzschlussfestigkeit (nach UTE-Norm) (Iscpv)

15 000 A

Anschlusspfade

+/-/PE

Schutzmodus

Schutzmodi- common und/oder differential

CM / DM

Schutzpegel +/-  (Up)

@ In (8/20µs)

2.8 kV

Schutzpegel +/PE (-/PE)  (Up)

@ In (8/20µs)

2.2 kV

Gewicht

1 kg
