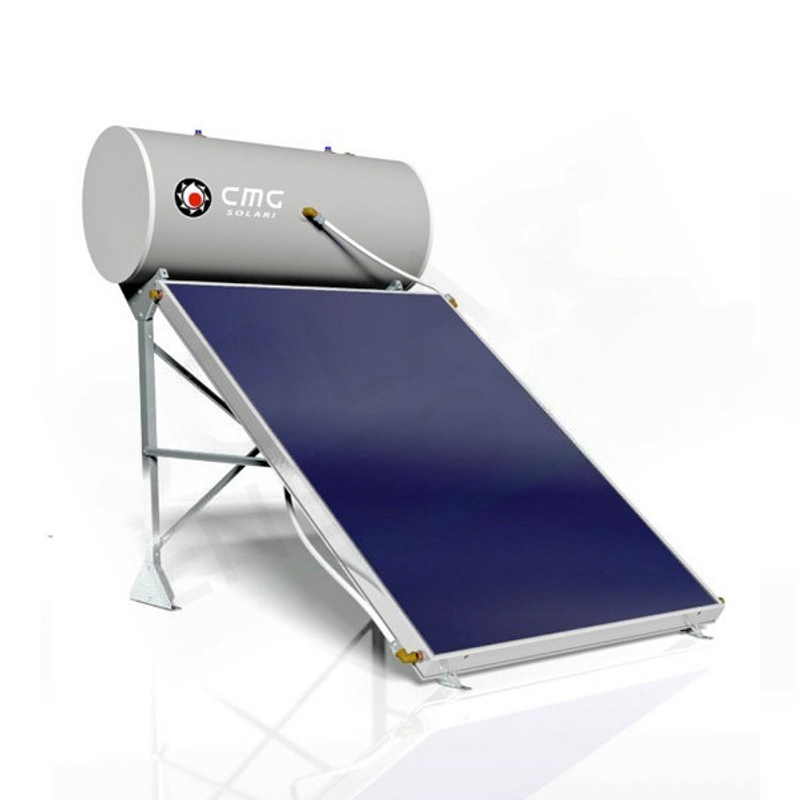

CMG Solari CMG SOLAR-KIT EXCEL 151-2 FLACHDACH – NATÜRLICHES ZIRKULATIONSSYSTEM 150 LT

CMG Solari Kit Excel 151-2 Flachdach – 150-Liter-Naturzirkulationssystem. Naturzirkulation-Solarsysteme sind die einfachste und wirtschaftlichste Lösung für die Produktion von Warmwasser

CMG Solari Kit Excel 151-2 Flachdach – 150-Liter-Naturzirkulationssystem. Naturzirkulation-Solarsysteme sind die einfachste und wirtschaftlichste Lösung für die Produktion von Warmwasser. Die natürliche Zirkulation basiert auf der Ausdehnung von Flüssigkeiten unter Wärmeeinwirkung und erfordert daher keine Pumpen oder elektronischen Steuerungssysteme. Der Tank ist über der absorbierenden Platte positioniert und besteht aus einer zentralen Ansammlung von Brauchwasser, umgeben von einem Hohlraum, in dem die Wärmeübertragungsflüssigkeit fließt und von der Platte erwärmt wird. Einbaubeispiele Merkmale: - Hochselektiver Excel-Kollektor in einem einzigen Blue-Select-Blech, lasergeschweißt - Stahlkessel mit Doppelschicht-Flüssigkeitsverglasung bei 850 °C (DIN 4753) - Komplettes kathodisches Schutzsystem (DIN 12438) - Flansch mit einzeln abnehmbaren Zubehörteilen (z. B. Anode) - Bessere Schichtung durch den Einlass in der Mitte des Kessels - Montage auf Flachdächern und Schrägdächern möglich - Gehärtetes mikroprismatisches Solarglas mit niedrigem Eisengehalt – Solar Keymark-Zertifizierung – 5 Jahre Garantie. Technische Spezifikationen: 1 x CMG SOLAR EXCEL 2000 – VERTIKALER SELEKTIVER FLACHKOLLEKTOR 2 QM: Typ: Vertikaler selektiver Flachglaskollektor. Material: Rahmen aus eloxiertem Aluminium, Absorber mit lasergeschweißter Kupferharfe und Blue-Select-Behandlung. Isolierung: Steinwolleplatten; Rückseite: Dicke 40 mm, Dichte 50 kg/m3; an den Seiten: Dicke 15 mm, Dichte 60 kg/m3. Glas: gehärtetes Sicherheitsglas mit niedrigem Eisengehalt, Dicke: 4 mm. Solardurchlässigkeit: 91,8 %. Stagnationstemperatur: 185 °C Absorption: 95 ± 5 % Emission: 5 ± 5 % 150 L WASSERKOCHER Typ: Wasserkocher mit Doppelhohlkreis für Warmwasser (DHW). Material: Innenkammer und Mantel aus Kohlenstoffstahl gemäß EN 10130, MAG-Schweißung. Korrosionsschutz: Behandlung der flüssigen Verglasung bei 850°C, nach DIN 4753, und Magnesiumanode (EN 12438). Isolierung: Selbstverlöschender Polyurethan-Hartschaum 48 kg/m3 (DIN 53420 und DIN 4102). Abdeckung: Hochtemperatur-vorlackierter laminierter Stahl, Dicke 0,5 mm, gemäß EN 10204, RAL-Farbe 9006. Maximaler Arbeitsdruck: 10 bar. Prüfdruck: 15 bar (EN 12976). Maximaler Arbeitsdruck des Wärmetauschers: 3,4 bar. Prüfdruck des Wärmetauschers: 5 bar (EN 12976). DN16, mit selbstverlöschender UV-Schutzisolierung. ANSCHLUSSANSCHLÜSSE Typ: Schnellverbindungsanschlüsse aus Messing. Silikondichtung mit hochtemperaturbeständigem Nylon-O-Ring. UNTERSTÜTZUNGSSTRUKTURTyp: DX51D-Z verzinktes Stahlblech, 1,5 mm dick (2 mm an den Pfosten). M8 verzinkte Schrauben, Flanschmuttern. FROSTSCHUTZFLÜSSIGKEIT Typ: Ungiftiges Monopropylenglykol (mit Wasser gemäß den im Installationshandbuch angegebenen Anteilen zu verdünnen) Funktionsprinzip Die absorbierende Platte überträgt Wärme an die Wärmeübertragungsflüssigkeit, die bei Erwärmung immer dünner wird und entlang der Platte nach oben steigt und den Hohlraum des Tanks erreicht, wo sie über die Kontaktfläche Wärme an das Brauchwasser abgibt. Beim Abkühlen erhöht die Wärmeträgerflüssigkeit dann ihr spezifisches Gewicht und sinkt dann zurück zum unteren Teil der Platte, um einen neuen Zyklus zu beginnen. Der Vorgang dauert so lange, wie die Platte von der Sonne erhitzt wird. Im Vergleich zu anderen klassischen natürlichen Systemen zeichnet sich das Excel-System dadurch aus, dass der Einlass der Wärmeträgerflüssigkeit im mittleren Teil des Hohlraums positioniert ist, was eine schnellere Erwärmung des im oberen Teil des Warmwasserspeichers vorhandenen Wassers und eine bessere Wärmeschichtung ermöglicht.
