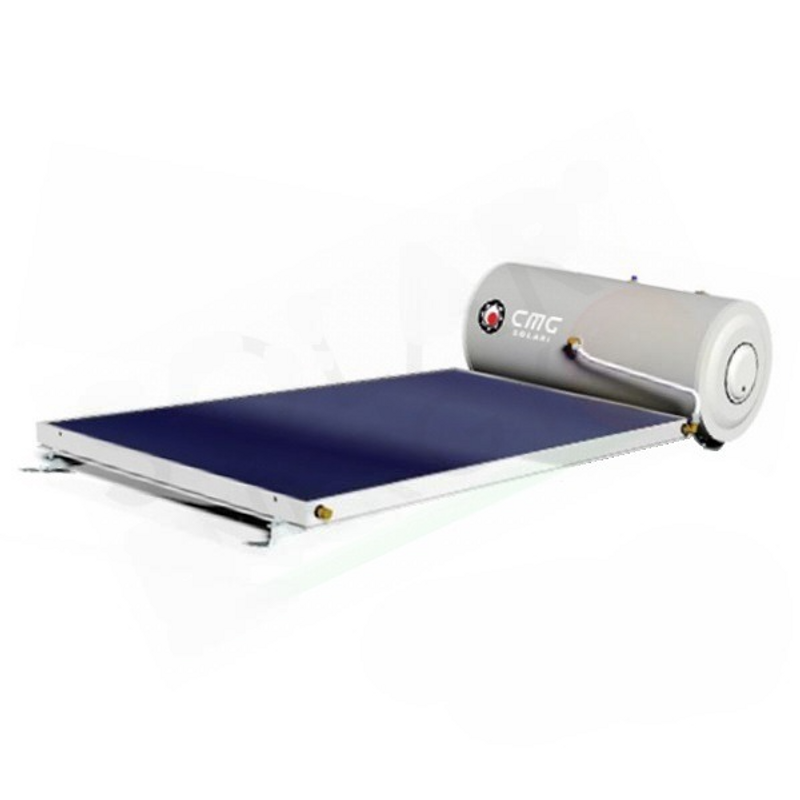

CMG Solari CMG SOLAR-KIT EXCEL 302-5 SCHRÄGDACH – NATÜRLICHES ZIRKULATIONSSYSTEM 300

CMG Solari Kit Excel 302-5 Schrägdach – 300-Liter-Naturzirkulationssystem. Naturzirkulation-Solarsysteme sind die einfachste und wirtschaftlichste Lösung für die Produktion von Warmwasser

CMG Solari Kit Excel 302-5 Schrägdach – 300-Liter-Naturzirkulationssystem. Naturzirkulation-Solarsysteme sind die einfachste und wirtschaftlichste Lösung für die Produktion von Warmwasser. Die natürliche Zirkulation basiert auf der Ausdehnung von Flüssigkeiten unter Wärmeeinwirkung und erfordert daher keine Pumpen oder elektronischen Steuerungssysteme. Der Tank ist über der absorbierenden Platte positioniert und besteht aus einer zentralen Ansammlung von Brauchwasser, umgeben von einem Hohlraum, in dem die Wärmeübertragungsflüssigkeit fließt und von der Platte erwärmt wird. Einbaubeispiele Merkmale: - Hochselektiver Excel-Kollektor in einer einzelnen Blue-Select-Platte, lasergeschweißt - Stahlkessel mit Doppelschicht-Flüssigkeitsverglasung bei 850 °C (DIN 4753) - Komplettes kathodisches Schutzsystem (DIN 12438) - Flansch mit einzeln abnehmbaren Zubehörteilen (z. B. Anode) - Bessere Schichtung durch Einlauf in der Mitte des Kessels - Montage auf Flachdächern und Schrägdächern möglich - Gehärtetes mikroprismatisches Solarglas mit niedrigem Eisengehalt – Solar Keymark-Zertifizierung – 5 Jahre Garantie. Technische Daten: 2 x CMG SOLAR EXCEL 2500 – VERTIKALER SELEKTIVER FLACHKOLLEKTOR 2,5 MQ:Typ: Vertikaler selektiver Flachkollektor aus Glas.Material: Rahmen aus eloxiertem Aluminium, Absorber mit lasergeschweißter Kupferharfe und Blue-Select-Behandlung.Isolierung: Steinwolleplatten; Rückseite: Dicke 40 mm, Dichte 50 kg/m3; an den Seiten: Dicke 15 mm, Dichte 60 kg/m3. Glas: gehärtetes Sicherheitsglas mit niedrigem Eisengehalt, Dicke: 4 mm. Solardurchlässigkeit: 91,8 %. Stagnationstemperatur: 185 °C Absorption: 95 ± 5 % Emission: 5 ± 5 % 300-L-TANKKESSEL Typ: Wasserkocher mit Doppelhohlraumkreislauf für Warmwasser (DHW). Material: Innenkammer und Mantel aus Kohlenstoffstahl gemäß EN 10130, MAG-Schweißung. Korrosionsschutz: Behandlung der flüssigen Verglasung bei 850°C, nach DIN 4753, und Magnesiumanode (EN 12438). Isolierung: Selbstverlöschender Polyurethan-Hartschaum 48 kg/m3 (DIN 53420 und DIN 4102). Abdeckung: Hochtemperatur-vorlackierter laminierter Stahl, Dicke 0,5 mm, gemäß EN 10204, RAL-Farbe 9006. Maximaler Arbeitsdruck: 10 bar. Prüfdruck: 15 bar (EN 12976). Maximaler Arbeitsdruck des Wärmetauschers: 3,4 bar. Prüfdruck des Wärmetauschers: 5 bar (EN 12976). DN16, mit selbstverlöschender UV-Schutzisolierung. ANSCHLUSSANSCHLÜSSE Typ: Schnellverbindungsanschlüsse aus Messing. Silikondichtung mit hochtemperaturbeständigem Nylon-O-Ring. UNTERSTÜTZUNGSSTRUKTURTyp: DX51D-Z verzinktes Stahlblech, 1,5 mm dick (2 mm an den Pfosten). M8 verzinkte Schrauben, Flanschmuttern. VENTILSicherheitsventil (Primärkreis): Material: Messing. Abm.: 1/2" IG. Kalibrierung 2,5 bar. Kombiniertes Sicherheits- und Rückschlagventil (Sekundärkreis): Mat: Messing. Abm. 1/2" MF (auf Anfrage 3/4"). Kalibrierung 8,5 bar. Kugelhahn (Sekundärkreis): Mat: Messing. Abm.: 1/2" MF (auf Anfrage 3/4"). FROSTSCHUTZFLÜSSIGKEIT Typ: Glykol ungiftig Monopropylen (muss mit Wasser gemäß den im Installationshandbuch angegebenen Anteilen verdünnt werden). Funktionsprinzip: Die absorbierende Platte überträgt Wärme auf die Wärmeübertragungsflüssigkeit, die bei Erwärmung immer dünner wird und entlang der Platte in den Hohlraum des Tanks aufsteigt, wo sie über die Kontaktfläche Wärme an das Brauchwasser abgibt. Beim Abkühlen erhöht sie dann ihr spezifisches Gewicht und sinkt dann auf den Boden der Platte, um einen neuen Zyklus zu beginnen, wenn die Platte von der Sonne erwärmt wird Das Excel-System zeichnet sich dadurch aus, dass der Einlass der Wärmeübertragungsflüssigkeit im mittleren Teil des Hohlraums positioniert ist, was eine schnellere Erwärmung des im oberen Teil des Warmwasserspeichers vorhandenen Wassers und eine bessere Wärmeschichtung ermöglicht.
