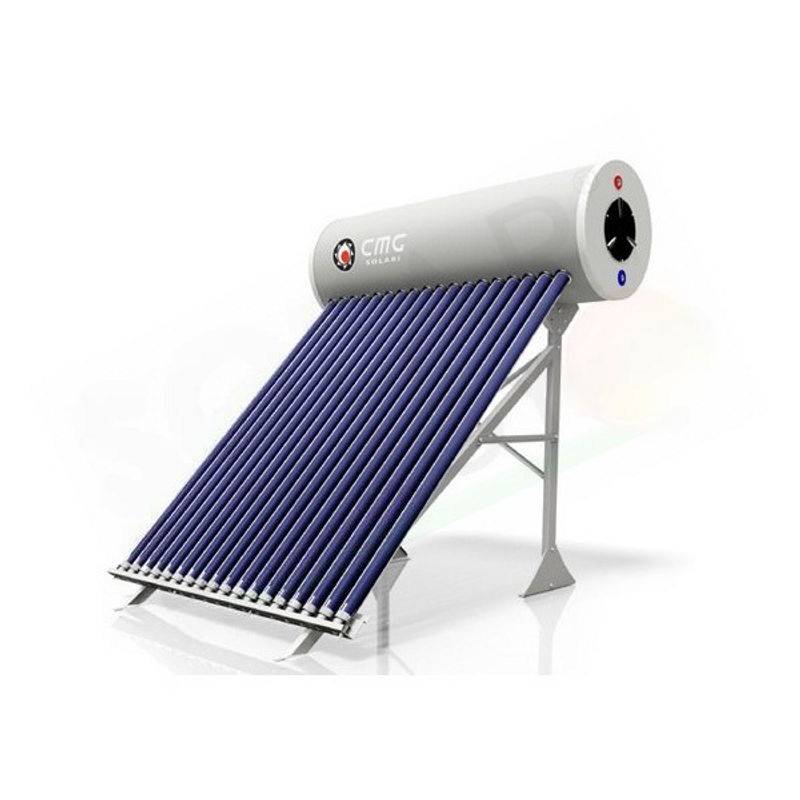

CMG SOLARI KIT IF 260 Schrägdach – Trägheitssystem 260 LT

CMG Solari Kit IF 260 Schrägdach - Trägheitssystem 260 Liter Der Trägheitswärmetauschmechanismus ermöglicht die Erwärmung des Brauchwassers auch mehrere Stunden nach Ende der Sonneneinstrahlung (Internationales Patent)

CMG Solari Kit IF 260 Schrägdach - Trägheitssystem 260 LiterDer Trägheitswärmetauschmechanismus ermöglicht die Erwärmung des Brauchwassers auch mehrere Stunden nach Ende der Sonneneinstrahlung (Internationales Patent). Die technologische Besonderheit liegt in der Tat in der Verwendung eines Doppelkreislaufs mit hoher thermischer Trägheit, der dank der Vakuumtechnologie eine maximale Absorption der Sonnenstrahlung und minimale Wärmeverluste auch unter ungünstigsten Umgebungsbedingungen, wie z. B. im Winter, gewährleisten kann.InstallationsbeispieleMerkmale:- Trägheitswärmeaustauschmechanismus- Große Wärmespeicherkapazität- Heizung auch nach Sonnenschein und Betrieb das ganze Jahr über möglich- Einfache und schnelle Installation- Stahlkessel mit doppelter Verglasungsbehandlung bei 850 °C- Kann auf installiert werden Flachdächer und Schrägdächer – Internationales Patent WO 2013069034 A1 – System Solar Keymark zertifiziert – 5 Jahre Garantie. Technische Spezifikationen VAKUUMROHREN Typ: Doppelwandiges Glas vom Typ Sydney. Material: Borosilikat mit selektiver AlN/AIN-SS/Cu-Beschichtung. Abmessungen: Dicke: 1,6 mm. Innendurchmesser: Ø43 mm. Außendurchmesser: Ø58 mm. Gesamtlänge: 1800 mm. Stagnationstemperatur: 120 °C Absorption: 92 ± 5 % / Emission: 8 ± 5 % KESSELtyp: Tank mit Doppelhohlraumkreislauf (Wärmetauscher), speziell für Trägheitsvakuumröhrensystem. Material: Kessel und interner Wärmetauscher aus Kohlenstoffstahl gemäß EN 10130, MAG-Schweißen. Korrosionsschutz: Flüssige Verglasungsbehandlung bei 850 °C gemäß DIN 4753 und Magnesiumanode (EN 12438). Isolierung: Selbstverlöschender Polyurethan-Hartschaum 48 kg/m3 (DIN 53420 und DIN 4102). Abdeckung: Hochtemperatur-vorlackierter laminierter Stahl, Dicke 0,5 mm, gemäß EN 10204, Farbe RAL 9006. Maximaler Arbeitsdruck: 10 bar / Prüfdruck: 15 bar (EN 12976) Maximaler Arbeitsdruck des Wärmetauschers: 3,4 bar / Prüfdruck des Wärmetauschers: 5 bar (EN 12976) TRÄGERSTRUKTURDX51D-Z verzinkte Stahlbleche, Dicke 1,5 mm (2 mm an den Pfosten). M8 verzinkte Schrauben, Flanschmuttern. VENTILE Sicherheitsventil (Primärkreis): Werkstoff: Messing. Abm.: 1/2" F. Kalibrierung <30 kPa (300 mbar). Kombiniertes Sicherheits- und Rückschlagventil (Sekundärkreislauf): Mat: Messing. Abm. 1/2" MF (3/4" auf Anfrage). Kalibrierung 8,5 bar. Abmessungen Funktionsprinzip Die in den Vakuumröhren enthaltene Flüssigkeit erwärmt sich tagsüber, indem sie die Wärme über den Primärkreislauf an den Brauchwassertank überträgt. Letzterer kann bei Sonnenschein eine erhebliche Menge an Wasser ansammeln Dadurch entsteht eine Trägheitsspeicherung, eine Art „Wärmebatterie“, die bei Bedarf genutzt werden kann. Nach einem sonnigen Tag, beispielsweise bei völliger Abwesenheit von Sonnenlicht und bei vollständiger Entleerung des Tanks, ist das System in der Lage, das kalte Wasser dank der zuvor im Primärkreislauf gespeicherten Wärme wieder zu erwärmen
