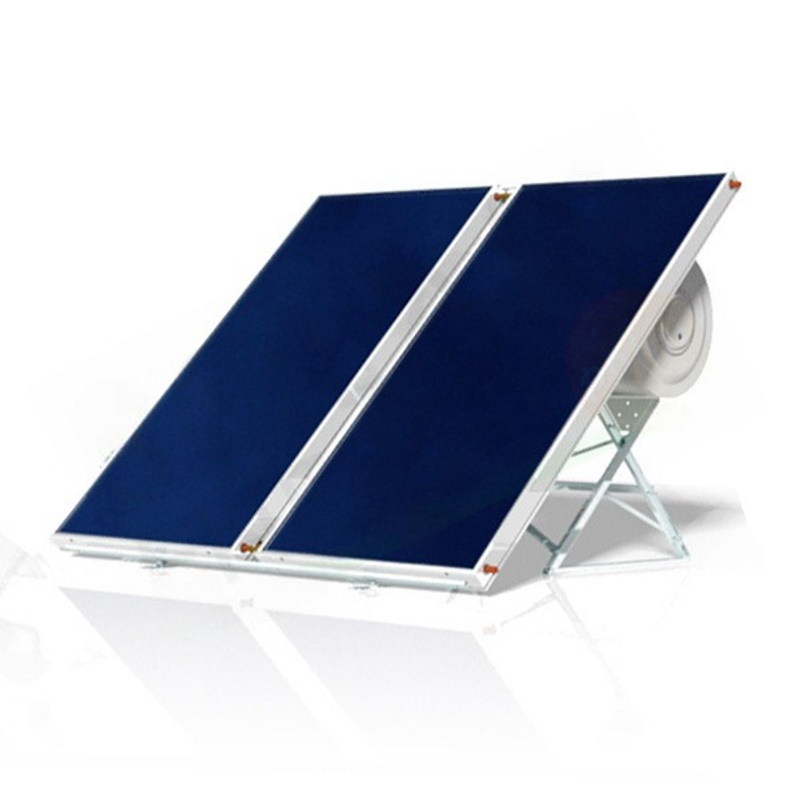

CMG Solari CMG SOLAR KIT NEUES EFFIZIENTES NES 302-5H HORIZONTAL – KONDENSATIONSSYSTEM 30

CMG Solari New Efficient Kit NES 302-5H – 300-Liter-Brennwertsystem Die Installation des New Efficient Kit muss von einem von CMG Solari zertifizierten Techniker durchgeführt werden. Die natürliche Kondensationszirkulation ist ein besonderes Betriebssystem, das den natürlichen Prozess der Verdunstung und Kondensation einer Flüssigkeit nutzt, um eine Wärmeübertragung durchzuführen

CMG Solari New Efficient Kit NES 302-5H – 300-Liter-Brennwertsystem Die Installation des New Efficient Kit muss von einem von CMG Solari zertifizierten Techniker durchgeführt werden. Die natürliche Kondensationszirkulation ist ein besonderes Betriebssystem, das den natürlichen Prozess der Verdampfung und Kondensation einer Flüssigkeit zur Wärmeübertragung nutzt. Dank dieser Technologie findet der Wärmeaustausch mit viel höheren Geschwindigkeiten statt als bei herkömmlichen Systemen, wodurch der Auslösung parasitärer Umkehrzirkulationen entgegengewirkt wird, die ein kritisches Element für alle anderen solarthermischen Systeme darstellen, bei denen der Kessel dem Kollektor unterworfen ist. Merkmale: - Kondensationswärmeaustauschmechanismus - Hohe Leistung und Auslösegeschwindigkeit des Austauschzyklus - Keine Wartung am Primärkreislauf erforderlich - Tank versteckt und vom Kollektor trennbar - Italienisches Patent Nr. 0001395011 und PCT 1B2009/006987 - Solar Keymark-Zertifizierung - 5 Jahre Garantie Technische Spezifikationen - 2 x CMG SOLARI EVO 2500 H – HORIZONTAL SELECTIVE FLAT KOLLEKTOR 2,5 QM: Typ: Vertikaler (2,5 und 2,9 m2) und horizontaler (2,5 m2) selektiver Flachglaskollektor speziell für das New Efficient-System. Material: Rahmen aus eloxiertem Aluminium, Vollplatten-Aluminiumabsorber mit Harfe aus lasergeschweißtem Kupfer und Blue-Select-Behandlung. Isolierung: Steinwolleplatten; Rückseite: Dicke 40 mm, Dichte 50 kg/m3; an den Seiten: Dicke 15 mm, Dichte 60 kg/m3. Glas: gehärtetes Sicherheitsglas mit niedrigem Eisengehalt; Dicke: 4 mm. Sonnendurchlässigkeit: 91,8 % Stagnationstemperatur: 185 °C Absorption: 95 ± 5 % Emission: 5 ± 5 % - 200-L-TANK-Typ: Tank mit Doppelhohlraumkreislauf (Wärmetauscher), speziell für Kondensationssystem. Material: Kessel und interner Wärmetauscher aus Kohlenstoffstahl gemäß EN 10130, MAG-Schweißung. Korrosionsschutz: Flüssigverglasung bei 850°C nach DIN 4753 und Magnesiumanode (EN 12438). Isolierung: Selbstverlöschender Polyurethan-Hartschaum 48 kg/m3 (DIN 53420 und DIN 4102). Abdeckung: Hochtemperatur-vorlackierter laminierter Stahl, Dicke 0,5 mm, gemäß EN 10204, Farbe RAL 9006. Maximaler Betriebsdruck: 10 bar Prüfdruck: 15 bar (EN 12976) Maximaler Betriebsdruck des Wärmetauschers: 3,4 bar Prüfdruck des Wärmetauschers: 5 bar (EN 12976) - VERBINDUNGSROHR Typ: Kupferrohr Ø12 mm, mit selbstverlöschendem UV-Schutz Isolierung. - ANSCHLUSSANSCHLÜSSE Typ: SAE 1/2" Messing-Verbindungsanschlüsse. - STÜTZSTRUKTUR Typ: DX51D-Z verzinkte Stahlbleche, Dicke 1,5 mm. - LADEVENTILE Typ: Messingventile mit SAE 1/4" Ladeanschluss und Kappe mit Schlüssel. Funktionsprinzip Die Brennwertanlage vollzieht in ihrem Inneren den gleichen Ablauf wie die Natur bei dem sogenannten „Wasserkreislauf“, der am Phänomen des Regens jedem klar wird. Tatsächlich verdampft die im Kreislauf enthaltene Flüssigkeit dank der Sonneneinstrahlung und steigt an der absorbierenden Platte hinauf und wird in den im Tank vorhandenen Wärmetauscher geleitet. Im Wärmetauscher kondensiert die Wärmeträgerflüssigkeit, gibt ihre Energie in Form latenter Kondensationswärme an das im Tank enthaltene Wasser ab und ist nach der Rückkehr in die flüssige Phase bereit, einen neuen Zyklus zu beginnen.
