Technische Daten und Eigenschaften

Allgemeine Informationen

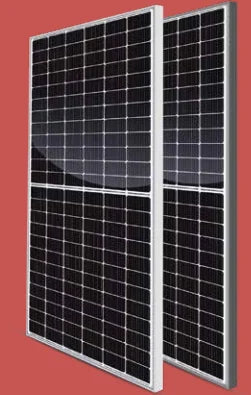

• Modell: CST-M10/72H 545
• Artikelnummer: 186287
• Typ: Monokristallin
• Region: China

Elektrische Daten bei STC

• Nennleistung (Pmax): 545 Wp
• Spannung bei Maximalleistung (Vmpp): 42,35 V
• Strom bei Maximalleistung (Impp): 12,87 A
• Leerlaufspannung (Voc): 49,98 V
• Kurzschlussstrom (Isc): 13,66 A
• Modulwirkungsgrad: 21,1 %
• Leistungstoleranz (+): + 1 %

Thermische Daten

• Temperaturbereich: -40~85 °C
• Temperaturkoeffizient Pmax: -0,36 %/°C
• Temperaturkoeffizient Voc: -0,28 %/°C
• Temperaturkoeffizient Isc: 0,05 %/°C

Technische Spezifikationen

• Modulabmessungen (H/B/T): 2279x1134x35 mm
• Gewicht: 28,3 kg
• Zellenzahl: 144
• Glasstärke: 3,2 mm
• Frame-Typ: Eloxiertes Aluminium
• IP Schutzgrad: IP 68
• Steckertyp: MC4
• Kabelquerschnitt: 4 mm²
• Kabellänge: 280 mm

Parameter der Systemintegration

• Maximale Systemspannung: 1500 V
• Rückwärtsbestromung: 25 A
