D+H Mechatronic DXD-BS040-SM - für Raico® FRAME+ 100/120RI

DXD-BS040-SM - für Raico® FRAME+ 100/120RI

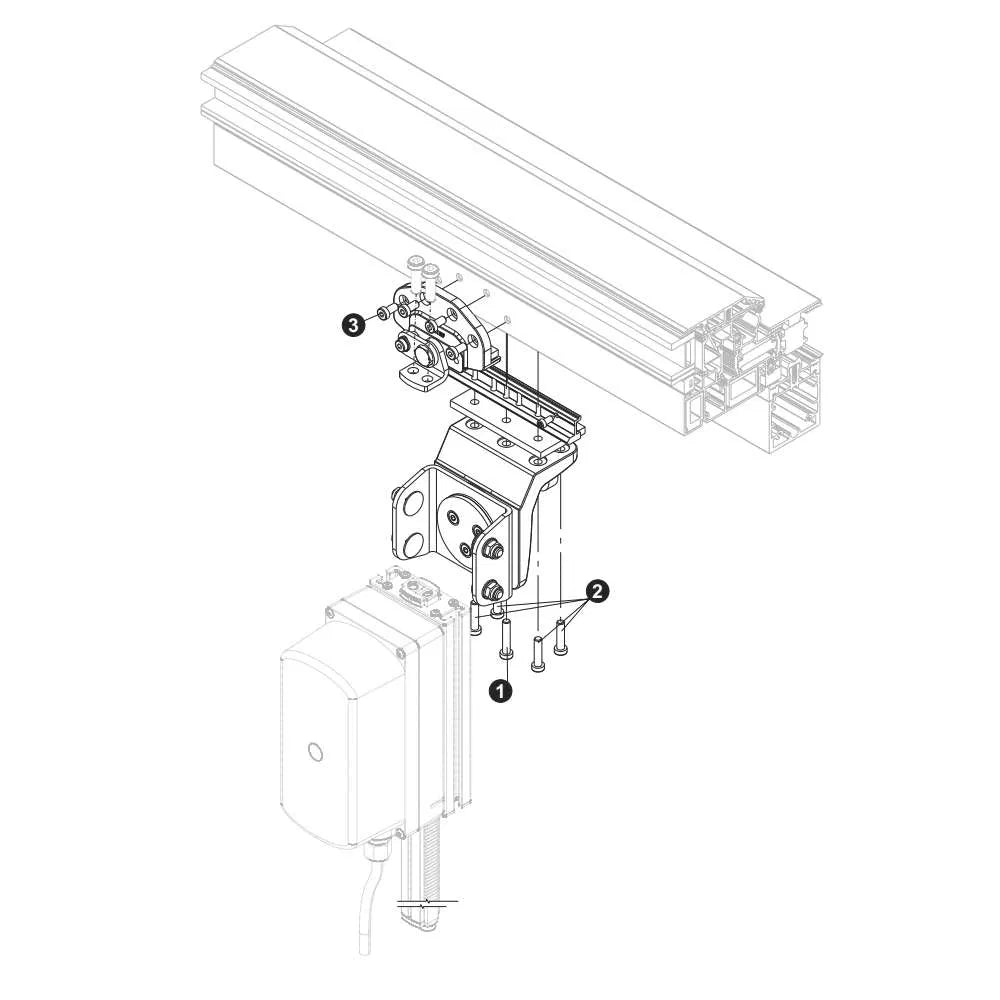

DXD Konsolensatz, für seitliche Montage

Leistungsmerkmale:
Für die aufgesetzte Montage von DXD-Antrieben an Dachfenstern;
Konsolensatz optimiert für die Montage am Fensterprofil des Profilherstellers: Raico® FRAME+ 100/120RI;
Konsole ist ausgelegt für max. Kraft von 3000 N.
Der Konsolensatz ist Bestandteil des nach DIN EN 12101-2 geprüften D+H NRWG für die Profilsysteme von Raico®.
Hinweise zur Montage sind den D+H Anwendungszeichnungen und Produktinformationen zu entnehmen.

Technische Daten:
Flügelkonsole
Material: Aluminium
Oberfläche: Eloxiert E6 / EV1

Rahmenkonsole
Material: Aluminium / Edelstahl V2A
Oberfläche: Eloxiert E6 / EV1 / trowalisiert

Abstützung 75 mm

Lieferumfang:
Konsolensatz einschließlich aller für die Montage erforderlichen Befestigungsmittel.

Fabrikat: D+H Mechatronic AG
Typ: DXD-BS040-SM
