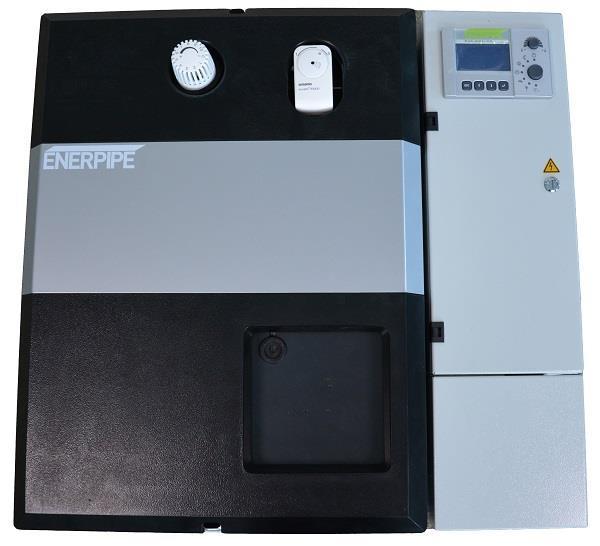

ENERPIPE CombiCompact 15/35 EPC17 mit WMZ -Art. 281009001

ENERPIPE CombiCompact 15/35 EPC17 mit WMZ
ENERPIPE CombiCompact 15/35 EPC17 Hzg. 15 kW, TWE 35 kW mit WMZ
Die ENERPIPE Übergabestation ist ein kompaktes Wandgerät mit hydraulischer Entkopplung und wird bei der Nahwärmeversorgung von Gebäuden eingesetzt. Die Versorgung mit dem Fernwärmemedium erfolgt zentral durch eine in der Heizzentrale eingebauten Versorgungspumpe. Die Komponenten sind in einem Korpus mit Stabilisatoren und einer aufgesetzten Wärmedämmhaube bei gleichzeitiger Wärmedämmung nach EnEv selbsttragend verbaut.

1 STK Übergabestation (primär):
Leistung Winter: 35 kW
Nenndruck: 10 bar
max. Betriebsdruck: 10 bar
Druckprüfung: 16 bar
Nenntemperatur: 100 °C
max. Temperatur: 90 °C
Temperatur Winter VL: 90 °C
Temperatur Winter RL: 42 °C
maximaler Volumenstrom: 0,69 m³/h
Nennweite (DN): 20
delta p (min): 0,5 bar
delta p (max): 4 bar
Strömungsgeschwindigkeit: 0,66 m/s
Kategorie nach DGRL: ART.4ABS3
Berechnungsgrundlage DGRL: max. Druck
1 STK Rohrstrecken IDD-12.01 im Isoliergehäuse
1 STK Schmutzfänger mit Anschluss für Wärmezähler M10x1
1 STK Wärmezähler bzw. Paßstück, 110mm (Variantenabhängig)
1 STK DDR + VSB SAMSON 46-5
1 STK Hauszentrale (sekundär):
Leistung Winter: 15 kW
Nenndruck: 10 bar
Ansprechdruck Sicherheitsventil: 3 bar
Druckprüfung: 5 bar
Nenntemperatur: 100 °C
max. Temperatur: 90 °C
Temperatur Winter VL: 70 °C
Temperatur Winter RL: 50 °C
Volumenstrom: 0,65 m³/h
Nennweite (DN): 20
Strömungsgeschwindigkeit: 0,88 m/s
Kategorie nach DGRL: ART.4ABS3
Berechnungsgrundlage DGRL: max. Druck
1 STK 2-Wege- Durchgangsventil
1 STK Stellantrieb SIEMENS, 230V, 3-Punkt
1 STK Passstück für Pumpe
1 STK Plattenwärmetauscher, buntmetallfreie Tauscher
1 STK Membran-Sicherheitsventil mit Manometer, 3bar
1 STK Schmutzfänger
1 STK TWB Durchflusssystem:
Leistung: 35 kW
Nenndruck 10 bar
max. Betriebsdruck: 10 bar
Druckprüfung: 16 bar
Nenntemperatur: 100 °C
max. Temperatur: 90 °C
Temperatur VL: 50 °C
Temperatur RL: 10 °C
Zapfleistung: 12 l/min
Nennweite (DN): 20
Strömungsgeschwindigkeit: 0,65 m/s
Kategorie nach DGRL: ART.4ABS3
Berechnungsgrundlage DGRL: max. Druck
1 STK Thermostatventil
1 STK TFS System mit Regelbereich 40-60°C mit Plattenwärmetauscher, kupfergelötet
Bei Überschreitung einer Trinkwasserhärte von 15°dH sind bauseitige Maßnahmen (Enthärtung) vorzusehen.
1 STK Membran-Sicherheitsventil, 10bar
1 STK Mengenregler NEOPERL Typ E-NT 12,0l
1 STK Wärmedämmgehäuse
1 STK Schaltschrank EPC
1 STK Wandmontageset Wandab. 10mm
Außdehnungsgefäß muss bauseits gestellt werden.
1 STK Regelung EPC (siehe Beschreibung)

Übergabestation liefern und nach Herstellerangaben montieren.

Gewicht: 45,1 kg
ENERPIPE Artikel-Nr.: 281009001

Fabrikat: ENERPIPE oder gleichwertig

Angebotenes
Fabrikat'..............................'
