ENERPIPE E-Control Wärmenetzsteuerung -Art. 302000000

Die E-Control Wärmenetzsteuerung dient zur effizienten Regelung eines modernen Wärmenetzes mit Puffermanagement (Sommerschaltung), Zählerauslesung, stromsparender Pumpenzuschaltung und -regelung, nach Jahreszeit abhängiger Vorlauftemperarturregelung sowie Steuerung der Hausanlagen bequem von daheim aus und spart damit oft den Weg in den Heizraum.

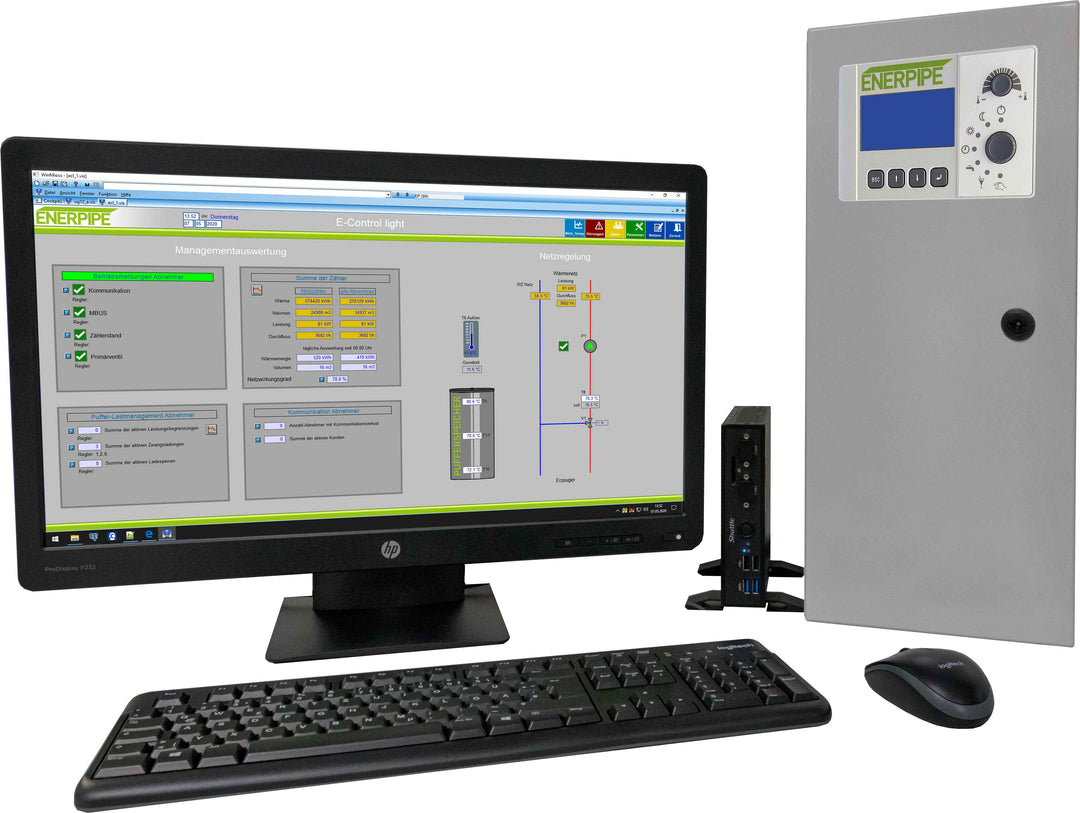

Die E-Control besteht aus einem Schaltschrank inklusive SPS-Steuerung mit sämtlichen Bauteilen zur Regelung der Netzpumpe(n) sowie Netzmischer und Visualisierung der Abnehmer im Wärmenetz über Dauerläufer-PC und Zubehör.

E-Control zeichnet alle wichtigen Wärmenetzdaten über einen Datenlogger auf und archiviert diese. Somit ist die Optimierung des Wärmenetzes Schritt für Schritt möglich. Dadurch können die Betriebskosten erheblich gesenkt werden.

E-Control hat das bewährte ENERPIPE Puffermanagement (Sommerschaltung) sowie eine Zentrale Pumpenbedarfsschaltung integriert. Somit können vor allem die Wärmeverluste in den Sommermonaten reduziert werden. Das gezielte Aus- und Anschalten der Netzpumpen spart Pumpenstrom und erhöht die Lebensdauer der Motoren enorm. Für Wartungszwecke ist eine Pufferzwangsladung der Abnehmer möglich. Damit kann zum Beispiel der Heizkessel für Reinigungsarbeiten länger ausgeschaltet bleiben.

Durch die einfache Fernablesung der Wärmemengenzähler kann die Wärmemengenabrechnung einfach ohne zeitaufwendiges Zählerablesen bei den Abnehmern erfolgen. Die Wärmemengendaten werden im Datenlogger festgehalten und können unbegrenzt rückverfolgt werden.

Für die Pumpensteuerung wird die nach der Rohrnetzberechnung errechnete Druckverlustkennlinie als Pumpenkennlinie in der E-Control-Oberfläche eingegeben und hält dadurch die Pumpenbetriebskosten sehr gering.

Die E-Control regelt den Netzmischer nach Vorlauftemperatur. Als Basis dienen die Temperaturen nach der Rohrnetzberechnung und werden in der E-Control-Oberfläche übernommen. Somit werden die Vorlauftemperaturen nach Jahreszeit optimiert, für das Wärmenetz gesteuert und dadurch erhebliche Wärmeverluste eingespart.

Mithilfe der Visualisierung können die Betriebsparameter der Netzgruppe und Abnehmer grafisch dargestellt werden. Auf die Visualisierung kann jederzeit mittels anderen PCs oder Smartphones über die Ferne zugegriffen werden.

Zudem können über die E-Control Störmeldungen von der Anlagentechnik (Netzpumpe, etc.) per Mail verschickt werden. Die Betriebs- oder Störmeldungen werden auf der Visualisierungsoberfläche angezeigt.

Funktionen:

> Visualisierung aller im Wärmenetz verbauten Heizungsanlagen

> Visualisierung der Netzgruppe (Netzpumpe(n), Netzmischer und Wärmemengenzähler)

> Fernvisualisierung ist über Heim-PC/Smartphone möglich

> Puffermanagement für Sommerschaltung

> Zentrale Pumpenbedarfsschaltung

> Wärmemengenzähler-Auslesetechnik mit Datenlogging

> Regelung der Netzpumpen

> Witterungsgeführte Regelung der Wärmenetz-Vorlauf-Temperatur

> Zwangsladungen aller Abnehmerpufferspeicher

> Aufnahme sämtlicher Betriebsmeldungen

> Aufzeichnung und Archivierung wichtiger Daten

> Grafische Darstellung der Anlagenwerte zur einfachen Überprüfung der Funktionen

> Alle Anlagenteile können über eine Handebene geschaltet werden

Technische Daten Schaltschrank:

> Schaltschrank: B 400 x H 600 x T 200 mm

> Spannungsversorgung: 230 V

> Absicherung FI-LS B16/0,03 A

Eingänge:

> 3 x PT 1000 (Temperaturen Netz-Vorlauf und Netz-Rücklauf, Außentemperatur)

> 2 x 4 - 20 mA (Druckaufnehmer druck- und saugseitig der Pumpen)

> 2 x Betriebs- oder Störmeldung der Pumpen

> 1 x MBus Netzzähler und max. 7 weitere Abnehmerzähler M-Bus Zähler möglich

> 5 x Temperaturfühler

Ausgänge:

> 2 x Freigabe Pumpen

> 2 x 0 - 10 V (Netzpumpen und Netzmischer)

> Lastseite der Pumpen bauseits

bauseitige Leistung:

> Spannungsversorgung Schaltschrank

> Verdrahtung der Komponenten und Anschluss an den Schaltschrank.

> Verdrahtung der M-Bus-Datenleitung

> Errichtung der Lastseite.

> Lieferung der Komponenten Pumpen, Mischer, Sensoren.

> Geeigneter Aufstellungsort für den PC im Heizhaus.

> Kupferdatenkabel: Lieferung und Verlegung sowie Anschluss der Datenleitung an die Datendosen der Abnehmer und PC.

> Bei Glasfaser: Netzwerkaufbau zwischen Abnehmer und PC

> Stromversorgung PC und Monitor

> LAN-Verbindung zwischen PC und Schaltschrank.

> dauerhafter Internetanschluss

Software und Inbetriebnahme:

Die Lastseite erfolgt bauseits. Die Verkabelungsarbeiten sind nach einem Kabelplan bauseits vor der Inbetriebnahme durchzuführen. Für die Inbetriebnahme ist dauerhaftes Internet sowie ein geeigneter Aufstellungsort für den PC bereit zu stellen. Für die Inbetriebnahme ist ein Tag vorgesehen. Kommt es bspw. aufgrund bauseitiger Verkabelungsfehler zu Verzögerungen, wird der entstandene Mehraufwand auf Stundenbasis verrechnet.

Lieferzeit:

Die Lieferzeit beträgt ca. 3 - 5 Wochen.

E-Control Lieferumfang:

PC, Bildschirm, Tastatur

Schaltschrank mit Handbedienebene für Netzpumpen und Mischer, Visualisierung der Netzgruppe und der gewünschten Abnehmerzahl, Abnehmervisualisierung, Einrichtung.

E-Control Wärmenetzsteuerung liefern und nach Herstellerangaben montieren.

ENERPIPE Artikel-Nr.: 302000000

Fabrikat: ENERPIPE oder gleichwertig

Angebotenes
