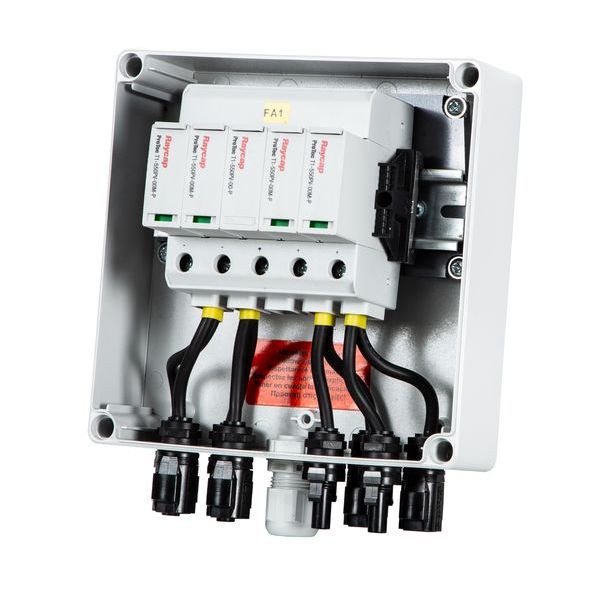

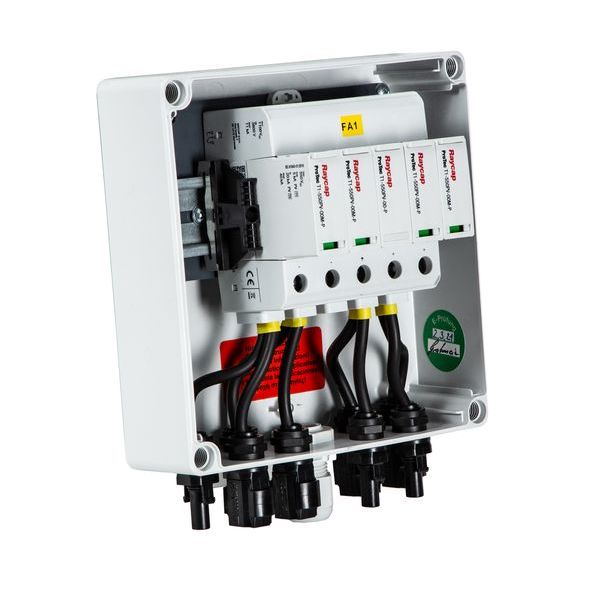

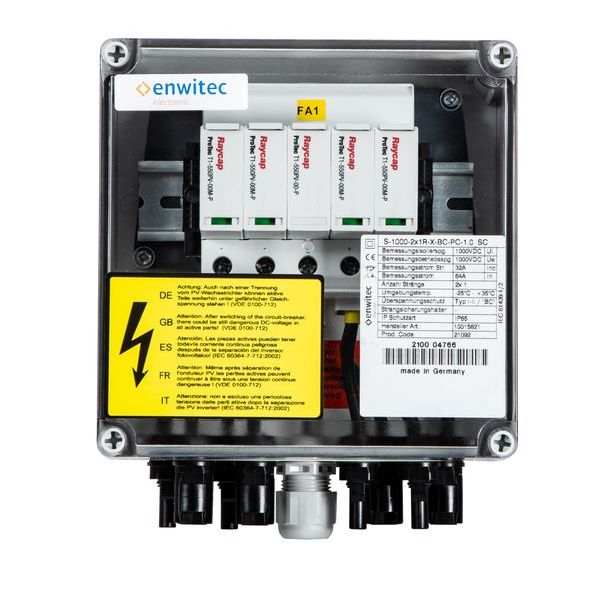

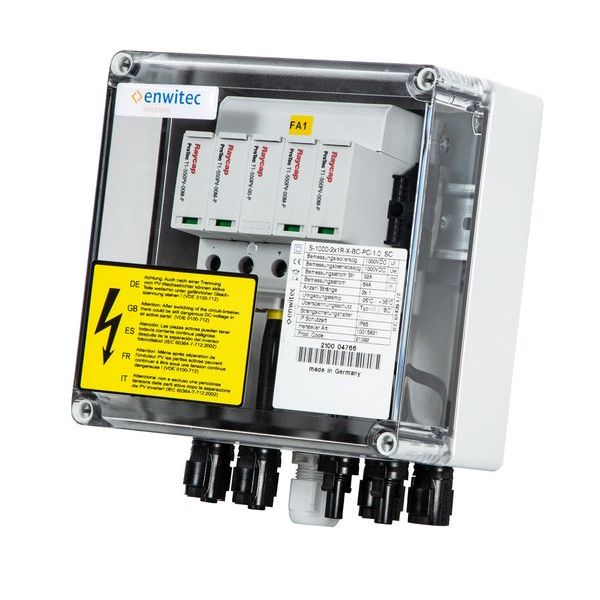

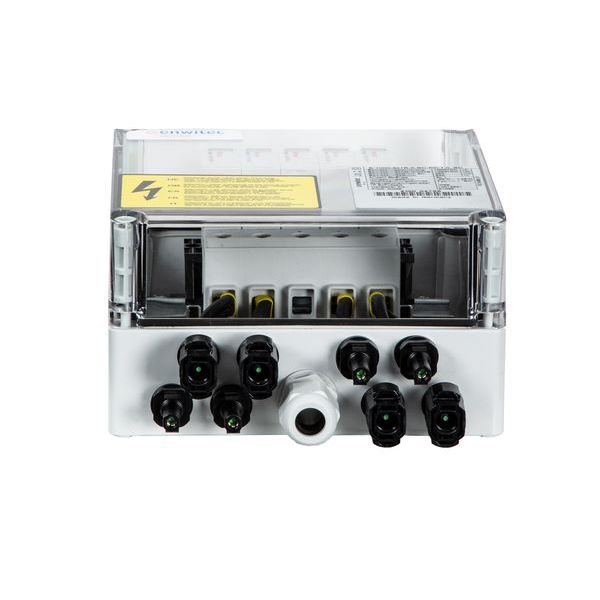

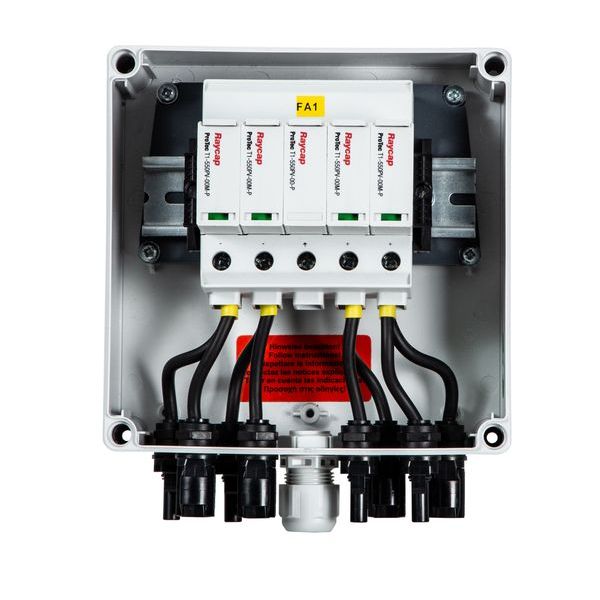

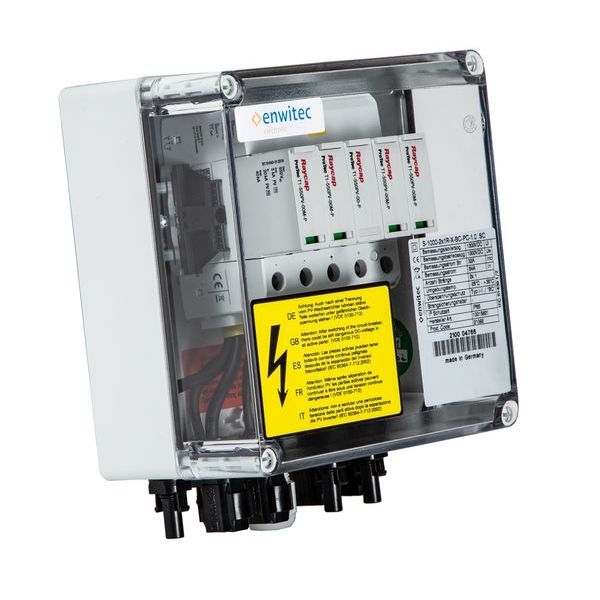

Enwitec Generatoranschlusskasten S-1000-2x1R-X-BC-PC-1.0SC
Artikel-Nr.: 242517
- Auf Lager
Enwitec Generatoranschlusskasten S-1000-2x1R-X-BC-PC-1.0SC
Technische Daten
"Bem.-Isolierspannung Ui [VDC]: 1000 Bem.-Betriebsspannung Ue [VDC]: 1000 Anzahl unabhängige MPP Eingänge [n]: 2 Anzahl Stränge pro MPP IN [n]: 1 Anzahl Stränge pro MPP OUT [n]: 1 Bemessungsstrom InA (=Summe Isc STC) [ADC]: 64 Auslegungsstrom* Isc max [ADC]: 80 (=Summe Isc STC x 1,25) PRO STRANG: Bemessungsstrom Inc (=Isc STC) [ADC]: 32 Auslegungsstrom* Isc max [ADC]: 40 (= Isc STC x 1,25) Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C) Überspannungsschutz: Klasse I-II/""BC"" Sicherungshalter: - Sicherung: - Lasttrennstelle: - Eingang: Sunclix Ausgang: Sunclix Schutzklasse: II IP Schutzart: IP65 Konformität: IEC 61439-1/2 Art der Montage: Wandmontage Abmessungen:(BxHxT)mm 175 x 175 x 100 Gehäuse: Polycarbonat (PC) Gehäuse mit transparentem Schraubdeckel Montageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!) Einführungen 1x Sunclix-Paar am Eingang und 1x Sunclix-Paar am Ausgang bei jedem MPP Erde: 1x M20 (d= 6,0-13,0) * der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10 beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls, bzw. des PV-Stranges."
|
Schutzart (IP): |
IP65 (staubdicht und Schutz gegen Strahlwasser) |
|
Anzahl der Eingänge: |
4 |
|
String-Absicherung: |
2-polig |
|
Monitoring-Funktion: |
nein |
|
Prüfklasse Typ 2: |
ja |
|
Farbe: |
grau (lgr, gr, dgr) |
|
Einsatztemperatur: |
-25 - 35 °C |
|
Max. Ausgangsstrom: |
40 A |
|
Tiefe: |
100 mm |
|
Breite: |
175 mm |
|
Höhe: |
175 mm |
|
Prüfklasse Typ 1: |
ja |
|
Prüfklasse Typ 3: |
nein |
|
Werkstoff: |
Kunststoff |
|
Anzahl der Leitungseinführungen: |
9 |
