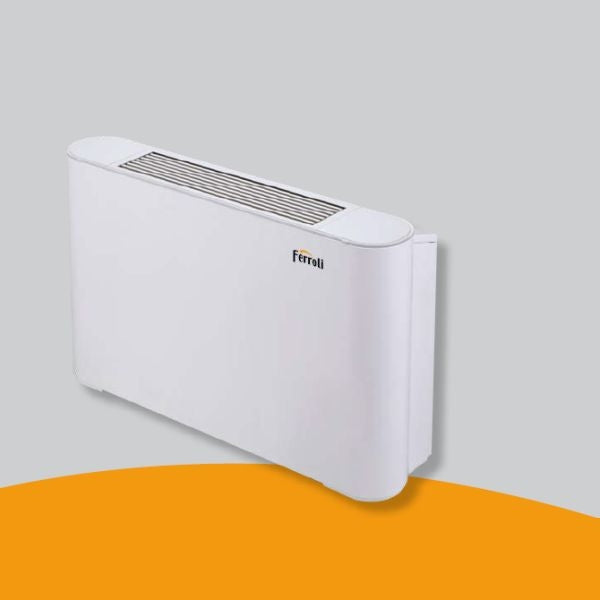

Ferroli Gebläsekonvektor FAN Coil Joker TOP 3V VM150 JOLLYTOP-VM150

Ferroli Jolly TOP - Gebläsekonvektor mit Radialventilator Achtung: die Steuerung muss separat ALS Zubehör erworben werden.

Serie Joker TOP 3V

Neue Serie von Gebläsekonvektoren mit Zentrifugalgebläse mit 3-Gang-Wechselstrommotor. Sie zeichnen sich durch eine maximale Tiefe von 200 mm und in der Version mit Mantel durch eine besonders attraktive ästhetische Linie aus und eignen sich für Heizungs- und Klimaanwendungen im Wohnbereich. Erhältlich in 5 Größen mit Kühlleistungen von 1,65 bis 6,00 kW und Luftströmen von 255 bis 1300 m3

/h. In der Standardausführung werden mit einer einzigen 3-Reihen-Batterie angeboten, mit der bei 4-Rohr-Anlagen eine zusätzliche 1-Reihen-Batterie als Zubehör kombiniert werden kann. Erhältlich in zwei Versionen, VM mit Mantel und VN ohne Mantel für Einbauanwendungen. Die Einheiten können sowohl in vertikaler als auch in horizontaler Position installiert werden.

Verfügbare Versionen

Das Sortiment der zentrifugalen Gebläsekonvektoren umfasst zwei Versionen, von denen jede in verschiedenen Potentialen erhältlich ist:

VM

Gebläsekonvektor mit Saugmantel von unten Bestehend aus einem Abdeckmantel aus Blech, einem

Zuluftgitter mit Türen für den Zugang zur möglichen Steuerung, aus thermoplastischem Material und einem Luftfilter

Regenerierbar, auf einem Metallrahmen platziert, der auf Führungen im unteren Teil des Rahmens untergebracht ist.

VN

Gebläsekonvektor ohne Mantel für Einbauanwendungen Ohne Abdeckmantel mit Luftfilter

Regenerierbar, auf einem Metallrahmen platziert, der auf Führungen im unteren Teil des Rahmens untergebracht ist.

Tragende STRUKTUREs besteht aus verzinktem Blech mit ausreichender Dicke. Auf der Rückseite befinden sich Ösen zur Befestigung des Gerätes. Bei Modellen ohne Abdeckmantel ist vorne eine Verschlussplatte der Gebläseeinheit vorgesehen.

Wärmetauschbatter

3-reihige Batterie aus Kupferrohr und Aluminiumrippen, die durch mechanische Ausdehnung der Rohre blockiert werden. Die Kollektoren im oberen Teil der Batterie sind mit Entlüftungen für die Luft ausgestattet, während sie im unteren Teil einen Wasserablasshahn * haben.

* Der Standard-Hydraulikanschluss für die Batterie ist links. Es ist jedoch möglich, die Batterie zu drehen und nach rechts zu ändern (siehe Installationsanleitung).

Kondensatauffangwanne

Hergestellt aus thermoplastischem Material, um Korrosionsphänomene zu vermeiden, ermöglicht es die Installation der Maschine sowohl vertikal als auch horizontal. Insbesondere bei der horizontalen Installation ermöglicht seine Form das Auffangen von Kondenswassertropfen, die sich während des Kaltbetriebs an den Kollektoren bilden. Das Abflussloch wird direkt aus der Kondensatwanne entnommen und ermöglicht die Beseitigung

Im Kaltbetrieb. Es ist auf beiden Seiten der Maschine vorhanden, um die Drehung der Batterie zu erleichtern.

Ventilatormotor (für Version I)Der Elektromotor ist ein bürstenloser Gleichstrommotor mit stufenloser Drehzahlregelung mit hohem Wirkungsgrad, der direkt mit den Ventilatoren gekoppelt ist und von elastischen Stützen gedämpft wird.

Ventilatormotor (für 3V-Version)

Der Elektromotor, der vor Überlastung geschützt ist, verfügt über drei Geschwindigkeiten mit ständig eingeschaltetem Fahrkondensator, der direkt mit den Ventilatoren gekoppelt ist und von elastischen Stützen gedämpft wird.

Zentrifugalventilator

Das Gebläseaggregat besteht aus doppelt angesaugten Radialventilatoren mit Schaufeln, die in der Länge entwickelt wurden, um eine hohe Durchflussrate bei geringer Drehzahl zu erreichen.

Luftfilter

Leicht herausnehmbar und regenerierbar durch einfaches Waschen mit Wasser.

Abdeckhaube (nur VM)

Teil aus Stahlblech, das mit Epoxidpulvern lackiert ist, um eine hohe Korrosionsbeständigkeit zu gewährleisten, und Teil aus thermoplastischem Anti-UV-Material, um eine Beständigkeit gegen ultraviolette Strahlen zu gewährleisten.

Im oberen Teil befinden sich die Gitter für die Luftverteilung und die Tür für den Zugang zum Bedienfeld, beide aus thermoplastischem Anti-UV-Material.

Hydraulikanschlüsse

Die Anschlüsse, die sich auf der linken Seite befinden, sind ¾” -Gasbuchsen. Es besteht die Möglichkeit, die Batterie, die standardmäßig mit Anschlüssen auf der linken Seite geliefert wird, zu drehen, indem die Hydraulikanschlüsse auf die rechte Seite verschoben werden.

Technische Daten

• V-ph-Hz-Versorgung 230-1-50
• Gesamtkühlleistung max/med/min kW 1,65/1,22/1,09
• Heizleistung max/med/min kW 1,85/1,29/1,13 3
• Allgemeine Daten:
• Luftdurchsatz max/med/min m³/h 255/165/142
• Leistungsaufnahme max/med/min W 35/17/14
• Stromaufnahme max/med/min A 0,15/0,07/0,06
• Schallleistung max/med/min dB(A) 47/35/34
• Abmessungen:
• HxBxT 495x790x200 mm
• Scheda-jollytop.pdf
